可调式双抱箍型钢轨道管道夹持固定装置

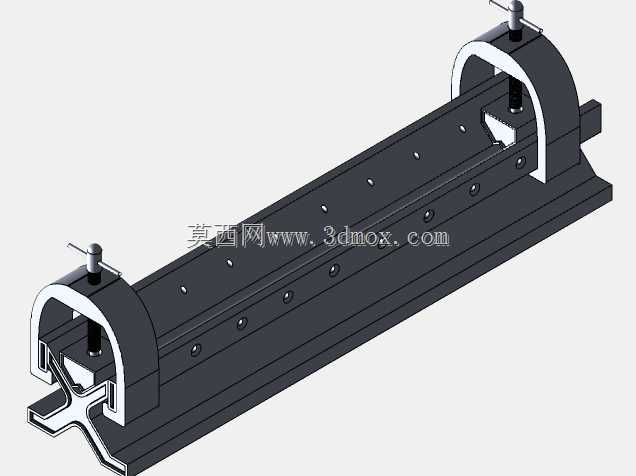

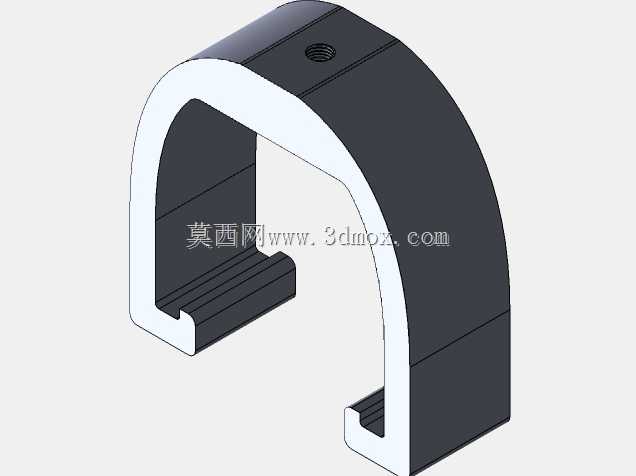

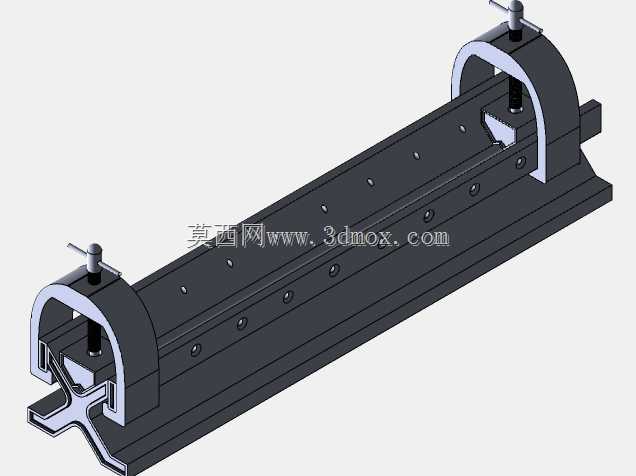

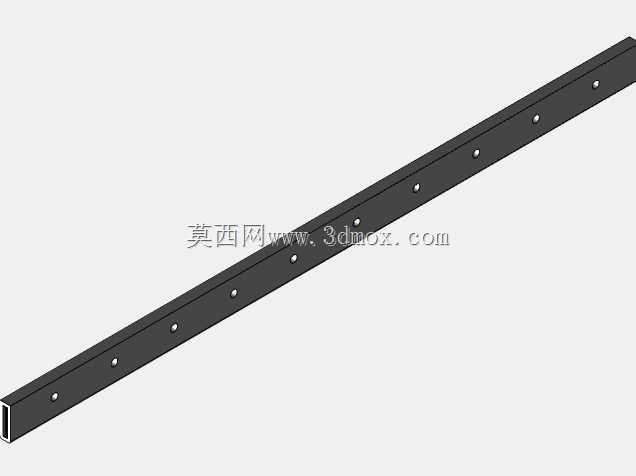

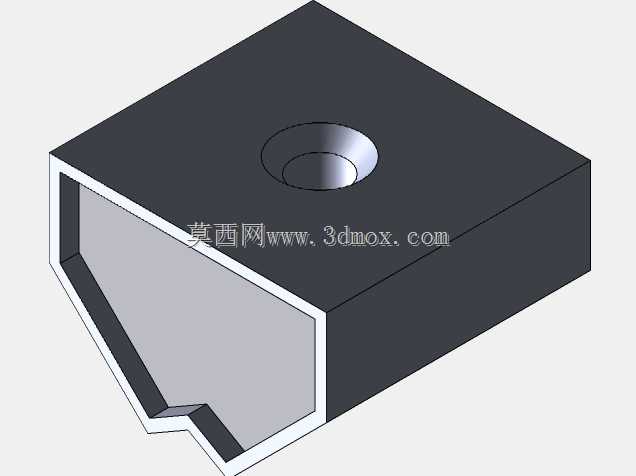

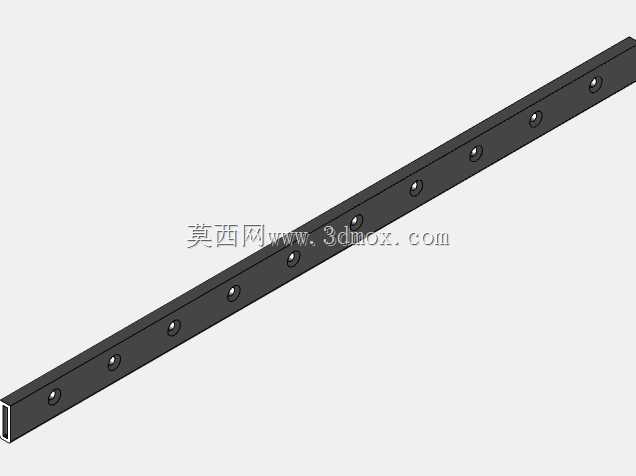

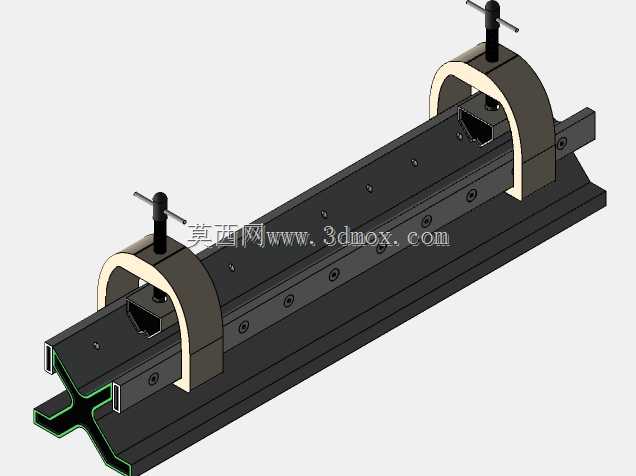

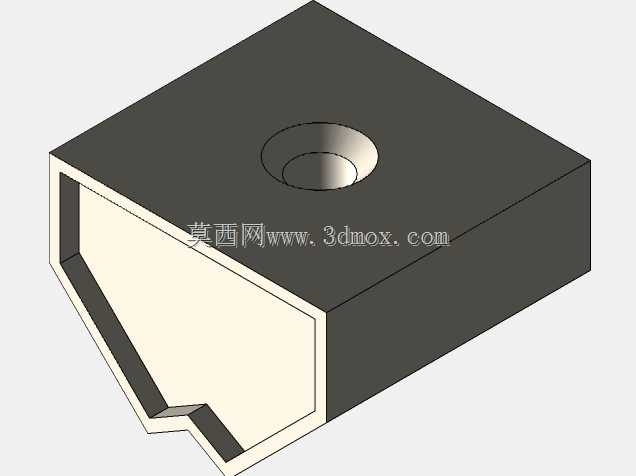

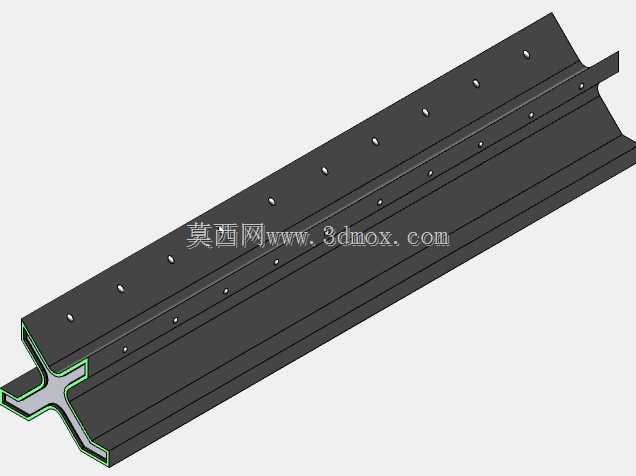

该管道固定机构主要应用于工业厂区管线铺设、车间工艺管路布设、轨道交通沿线管线架设、重型设备配套管路安装等场景，可适配多规格圆形截面管道、异型截面型材管线的稳固装夹需求，解决传统管卡适配性差、夹持力不足、安装后易移位松动的痛点，尤其适合存在设备振动、管线受力波动的安装环境，能够长期维持管线的位置精度，避免管路因位移出现接口渗漏、结构变形等问题。装置整体以标准热轧型钢作为承载基座，基座沿长度方向预制等间距排布的安装孔位，可根据待固定管道的长度、支撑跨距要求灵活调整两个抱箍组件的安装位置，适配不同长度规格的管线装夹，基座底部预留的安装边可通过螺栓直接与地面预埋钢板、设备侧壁支架、建筑结构梁完成固定，安装边界可适配宽度120mm至260mm的安装基面，无需额外加工过渡连接件即可完成部署。两个对称布置的C型抱箍为核心夹持部件，抱箍内侧做圆弧过渡处理，可贴合管道外壁避免应力集中划伤管材表面，每个抱箍顶部配置T型手柄锁紧螺杆，无需额外专用工具即可手动完成锁紧操作，螺杆端部设置压块，锁紧时压块可紧密抵靠管道上表面，配合抱箍两侧的限位边形成三点环抱受力结构，单组抱箍可提供最高800N的锁紧力，可稳固夹持外径40mm至120mm的金属管道、复合管材。设计过程中优先考虑安装便捷性与工况适配性，整体结构无复杂异形零件，所有零部件均可采用标准型材、标准紧固件加工制作，生产成本低且后期维护更换便捷；抱箍与基座之间采用滑槽式连接结构，松开锁紧螺栓即可沿基座长度方向滑动调整位置，调整到位后拧紧螺栓即可完成锁止，无需在基座上重新钻孔，可适配现场安装时的位置偏差调整需求；整体做发黑防锈处理，可适应潮湿、多粉尘的工业车间环境，长期使用无锈蚀卡滞问题。该机构既可以单组使用完成短段管道的点位固定，也可以多组串联排布完成长距离管线的连续支撑，相比传统焊接式管架，该装置可拆卸重复使用，在管线改造、设备移位时可快速拆解重新安装，大幅降低管线布设的改造成本，同时锁紧力可根据管材材质灵活调整，针对薄壁塑料管材、薄壁金属管材可适当降低锁紧力，避免夹伤管壁，针对重型厚壁金属管道可加大锁紧力保障装夹稳固性。
