四合一汽车排气歧管结构设计方案

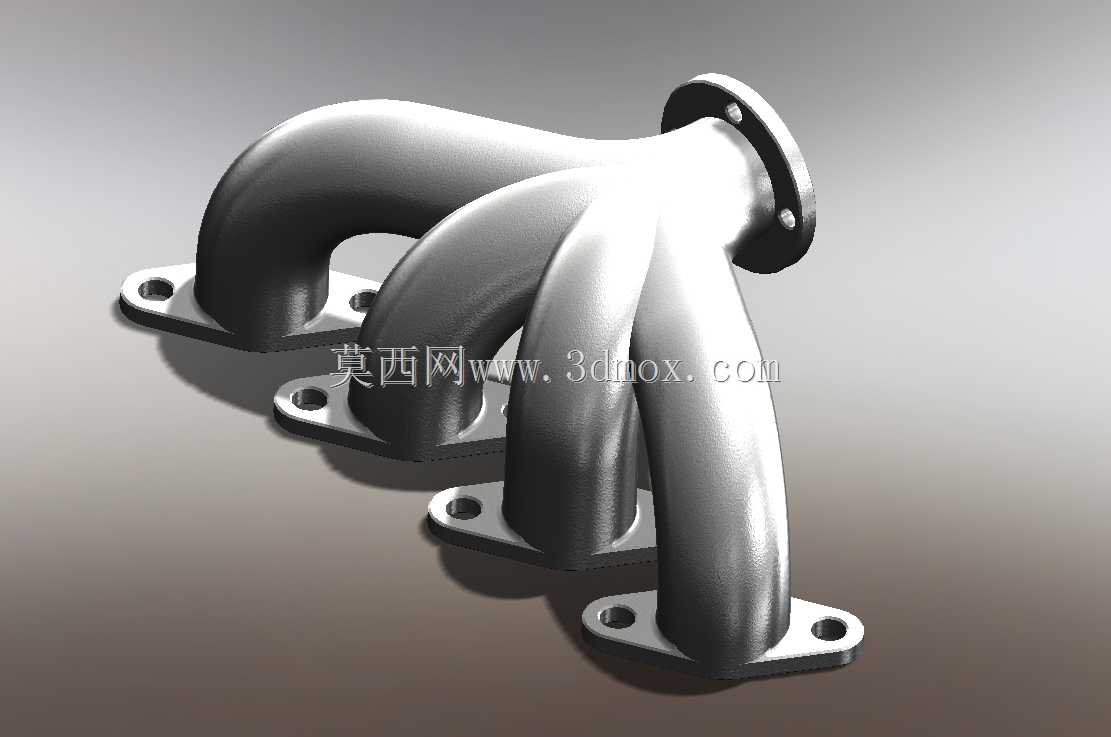

　　在小排量四缸自然吸气发动机的进排气系统匹配中，排气歧管的结构设计直接影响排气脉冲的利用效率、各缸排气背压的均匀性，同时也决定了发动机舱内的安装适配性与周边热害防护的边界条件。这款四合一汇聚式排气歧管，采用四个等长弯曲支管逐步汇入单出口总管的结构，四个支管的进气端分别对应发动机缸盖的四个排气口位置，每个进气端都设计了独立的带安装孔的固定法兰，通过螺栓与缸盖排气侧的安装面紧密贴合，法兰面的平面度需要控制在0.05mm以内，避免高温高压废气从结合面泄漏，同时法兰与缸盖之间会加装金属复合密封垫片，抵消发动机工作过程中缸盖与歧管因热胀冷缩产生的微量形变差。

　　从实际装车的应用场景来看，这类歧管多用于1.3L-1.8L排量的横置前驱家用车型，发动机舱的横向空间相对局促，因此支管的弯曲弧度经过了反复的空间校核，既保证四个支管的长度差控制在5%以内，让各缸排出的废气到达总管汇合处的时间差尽可能小，减少不同气缸排气之间的干涉，提升发动机中低转速区间的扭矩输出表现，同时也避开了发动机舱内的防火墙、转向助力管路、冷却水管路等周边部件，预留出至少15mm的安全间隙，避免歧管工作时的高温辐射导致周边橡胶管路、塑料部件过早老化失效。

　　在结构设计的细节上，每个支管的弯曲段都采用了大曲率半径的圆滑过渡，没有出现直角弯折或者截面突变的结构，能够减少废气在管路内流动的阻力，降低整体排气背压，让气缸内的废气排出更加彻底，提升进气冲程的新鲜充量填充效率。总管的出口端同样设计了圆形连接法兰，用于对接三元催化器的进气端，法兰上的螺栓孔位置按照通用的三元催化器接口标准设计，能够适配同排量区间多款车型的后处理部件，降低后续维修更换的配件适配成本。

　　从安装边界来看，四个进气法兰的安装孔位间距严格对应主流四缸发动机缸盖排气侧的螺栓孔布局，每个法兰上设置两个对称的安装孔，孔位的位置度公差控制在0.1mm以内，保证安装时螺栓能够顺利穿入，不会出现强制装配导致的歧管形变。歧管整体的壁厚设计为4mm，采用高硅钼球墨铸铁材质，能够承受发动机排气侧最高达950℃的持续工作温度，同时具备足够的抗热疲劳性能，在发动机反复冷热循环的工作工况下，不会出现开裂、变形等失效问题。

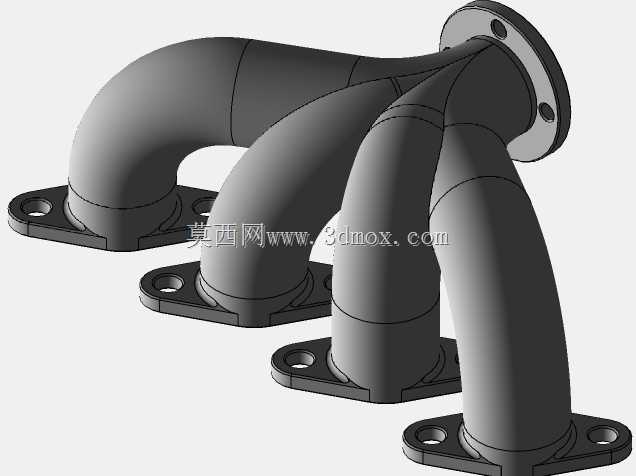

　　在实际的建模过程中，这类管路类零件需要先确定各个接口的空间坐标点，再通过样条曲线拟合出支管的中心轨迹，保证轨迹线的曲率连续，之后以轨迹线为中心扫掠出管路的主体结构，再对各个法兰安装面进行加厚、打孔处理，最后在支管与法兰的连接位置设计圆角过渡，减少应力集中的问题。完成主体建模后还需要进行流体仿真验证，模拟不同发动机转速下的废气流速、压力分布情况，调整支管的弯曲角度与汇合处的过渡结构，进一步优化排气效率，同时还要进行热力学仿真，校核歧管在最高工作温度下的形变位移量，确认与周边部件的间隙是否满足设计要求，避免实际装车后出现干涉问题。
