机加工用回转式台虎钳结构设计

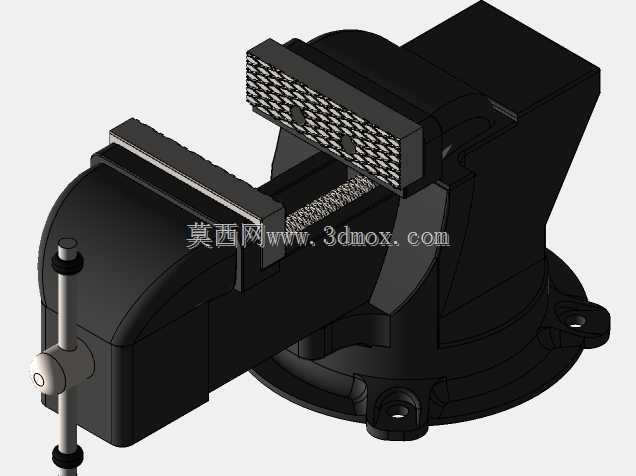

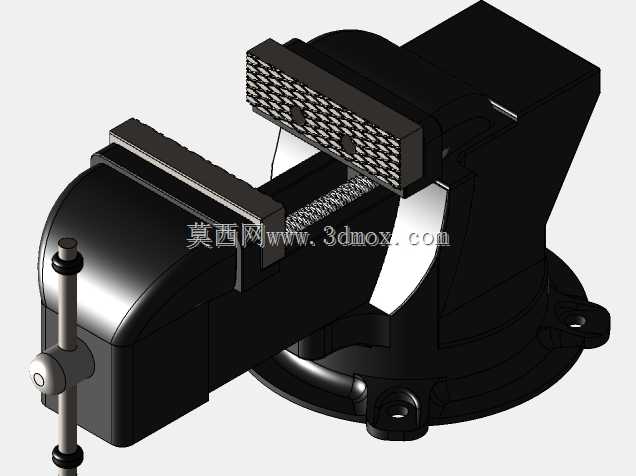

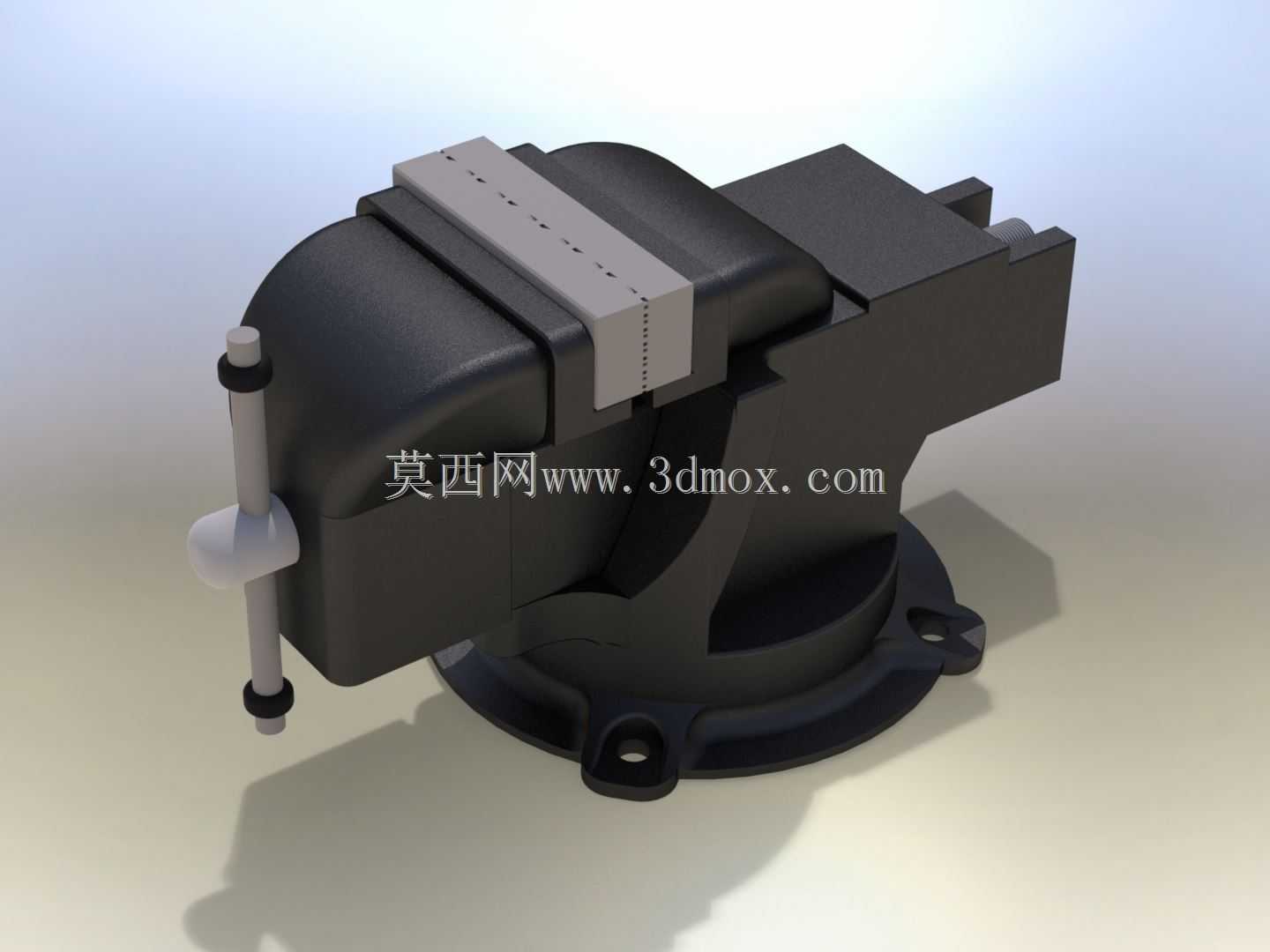

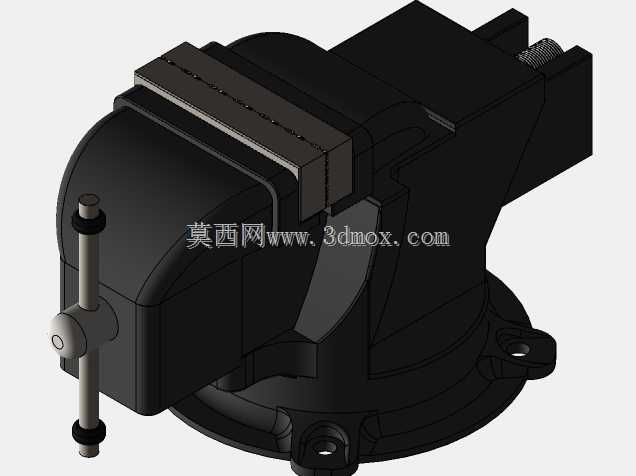

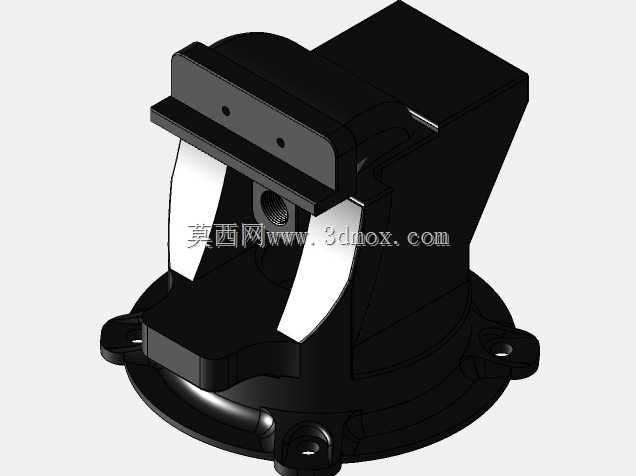

　　在钳工实训、小型机加工工位、模具修配车间这类场景里，台虎钳是工位上最基础也最高频使用的夹持工装，几乎所有需要手动固定工件完成锉削、錾切、小型零件钻孔攻丝、装配调试的工序，都离不开这类夹持设备。这款回转式台虎钳的设计，首先围绕工位实际使用的便利性做了结构排布，底座采用带三个安装孔的法兰式结构，安装时可以通过螺栓直接固定在钳工台或者专用工装台的台面上，安装孔的位置避开了底座内部的回转锁紧机构，不会出现螺栓干涉内部回转盘转动的问题，底座的回转范围覆盖360度，侧面设置的锁紧手柄扳动后可以通过内部的楔块结构压紧回转盘，实现任意角度的锁紧固定，满足不同角度加工时的工件朝向调整需求，不需要反复松开工件重新装夹，能有效减少装夹辅助时间。

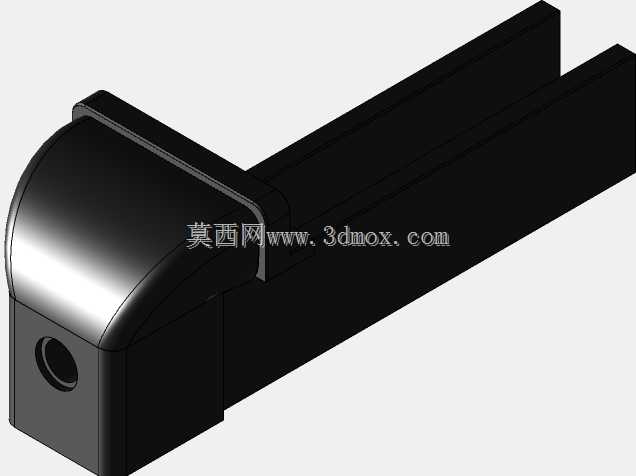

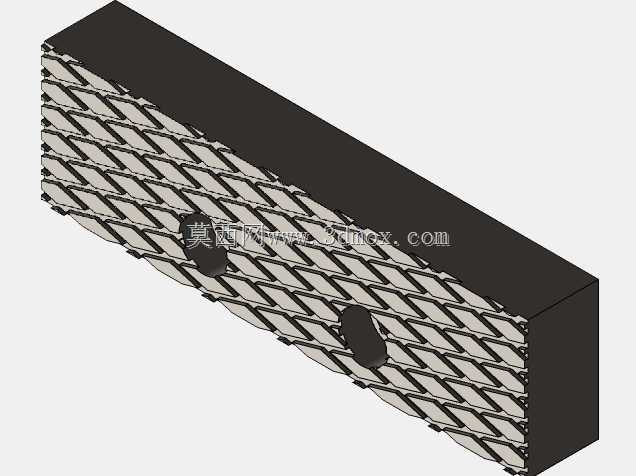

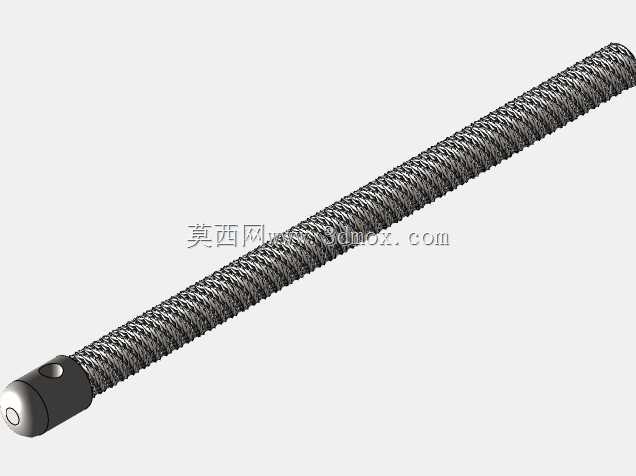

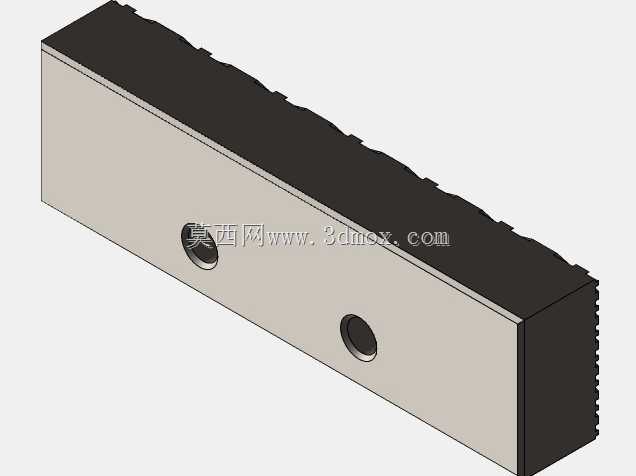

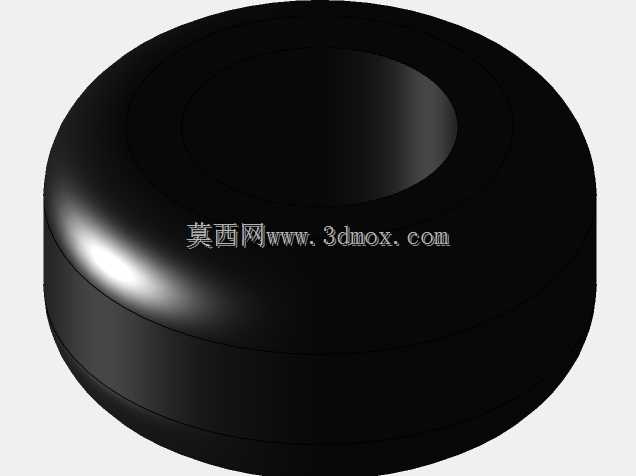

　　钳身主体采用铸铁材质的结构设计，固定钳身和活动钳身的配合导轨采用燕尾槽结构，这种导轨结构的导向精度高，配合间隙可以通过侧面的调整塞铁进行微调，长期使用出现磨损后也能通过调整塞铁的压紧量恢复配合精度，避免活动钳身出现上下翘动或者左右晃动的问题，保证夹持工件时的稳定性。活动钳身的驱动采用梯形丝杠传动结构，丝杠的导程选取兼顾了夹持行程的移动效率和夹持时的自锁性能，转动丝杠端部的手柄时，活动钳身可以沿导轨平稳移动，最大开口量适配常规小型零件的夹持需求，钳口位置安装了可拆卸的 hardened 钢钳口板，钳口板表面加工有交叉的网纹滚花，夹持工件时可以增加摩擦力，避免工件在加工受力时出现滑移，当钳口板磨损或者出现崩齿后，可以直接松开固定螺钉更换新的钳口板，不需要整体更换钳身，降低后期维护成本。

　　从安装边界来看，底座的法兰盘直径适配常规钳工台的安装位尺寸，整体高度不会过高，避免夹持工件时重心过高导致工位操作费力，钳身的回转半径经过核算，转动到任意角度时都不会超出常规钳工台的台面边缘，不会和台面上的其他工具比如锉刀架、台钻等设备产生干涉。丝杠手柄的长度设计符合人体工程学要求，手动转动时的力臂长度合适，不需要借助加力杆就能提供足够的夹持力，同时也不会因为力臂过长导致夹持力过大夹伤薄壁工件。在活动钳身和固定钳身的配合位置，设计了防尘结构，避免加工产生的铁屑、粉尘进入导轨配合面，减少导轨的磨损，延长设备的使用寿命。

　　这款虎钳的设计还考虑了不同加工场景的适配性，当需要夹持圆形工件比如圆棒料、小型轴类零件时，可以更换带V型槽的专用钳口板，直接装夹就能保证圆棒的轴线和钳身基准面平行，不需要额外找正；针对小型薄壁零件的装夹，也可以在钳口位置加装铜质或者铝质的软钳口，避免硬钳口夹伤零件表面，满足精加工零件的装夹需求。从结构受力的角度来看，钳身的受力筋条布置在夹持受力的主要路径上，也就是固定钳身和底座连接的位置、活动钳身和丝杠螺母配合的位置，这些位置的壁厚做了加厚处理，承受最大夹持力时不会出现结构变形，保证长期使用的精度保持性。丝杠的两端采用滑动轴承支撑，转动时的阻力小，不会出现卡滞的问题，丝杠表面做了防锈处理，在车间多油污、多水汽的环境下也不容易生锈，日常维护只需要定期在导轨和丝杠位置涂抹润滑脂就能保证操作顺畅。

　　在实际工位布置时，这类虎钳通常安装在钳工台的边角位置，操作时操作者站在虎钳正前方，钳口高度刚好和操作者的肘部高度齐平，这样在进行锉削等操作时手臂可以自然发力，减少长时间操作的疲劳感。这款虎钳的整体重量经过平衡设计，底座的重量占比接近整体重量的六成，保证夹持工件进行敲击、錾切等冲击类操作时，整个设备不会出现晃动或者移位，不需要额外增加配重。回转盘的锁紧机构采用多点压紧的结构，锁紧后整个钳身和底座成为一个刚性整体，加工时的受力可以直接通过底座传递到工作台面，不会出现锁紧位置松动导致工件角度偏移的问题。钳身的表面采用喷漆处理，颜色选用工业设备常用的哑光黑，避免车间灯光照射产生反光影响操作者的视线，活动的手柄、丝杠端部等操作位置做了镀锌处理，不容易生锈，同时握持时的手感更好。
