多通带弯管连接阀体结构练习模型

　　这类多通带弯管的连接阀体结构，在流体输送管路系统中应用十分广泛，常见于小型液压回路、气动控制管路、低压给排水支路以及小型化工流体分流场景中，核心作用是实现多方向管路的连通、流体流向的切换与分流，同时通过带安装耳的法兰结构实现部件在设备机架或安装面板上的固定，避免管路运行过程中因流体脉动、设备振动产生连接松脱的问题。从实际使用场景来看，这类部件多安装在设备内部管路的交汇节点处，不需要承受过高的系统压力，通常适配通径16mm左右的外接管路，侧面直连接口可对接水平走向的管路，顶部弯管接口可对接垂直方向或存在角度偏移的管路，底部法兰端可对接竖直向下的管路或者直接固定在设备基座的预留接口上，能够在有限的安装空间内完成三个方向的管路连通，减少管路转接件的使用数量，降低整个管路系统的泄漏风险点。

　　从设计思路层面来看，整个结构的建模逻辑遵循机械零件设计的常规流程，首先确定各管路接口的通径尺寸，所有外接接口的内孔通径统一为16mm，保证流体在各支路的流通截面积一致，避免局部通径突变造成的流体阻力增大、流道紊流问题。主体的球形腔体作为流体交汇的核心区域，腔体壁厚按照低压管路的常规设计标准取值，保证足够的结构强度同时控制零件整体重量。顶部弯管部分的转弯半径设置为15mm，避免弯管处流道弯折角度过小造成的流体冲击，同时弯管末端的安装耳上设置两个对称的安装孔，可通过螺栓与外接管路的法兰盘进行紧固连接，安装耳与弯管主体之间设置圆角过渡，减少应力集中的问题。侧面的两个直连接口采用外圆定位的结构，外圆尺寸设置为20mm，可直接插入外接软管或者与硬管的对接套进行配合，接口端部设置倒角，方便装配过程中的导向插入。底部的安装法兰直径为100mm，法兰端面设置均匀分布的安装孔，可通过螺栓将整个阀体固定在安装基准面上，法兰与主体腔体之间设置加强筋结构，提升连接部位的结构刚度，避免安装紧固时法兰出现变形。

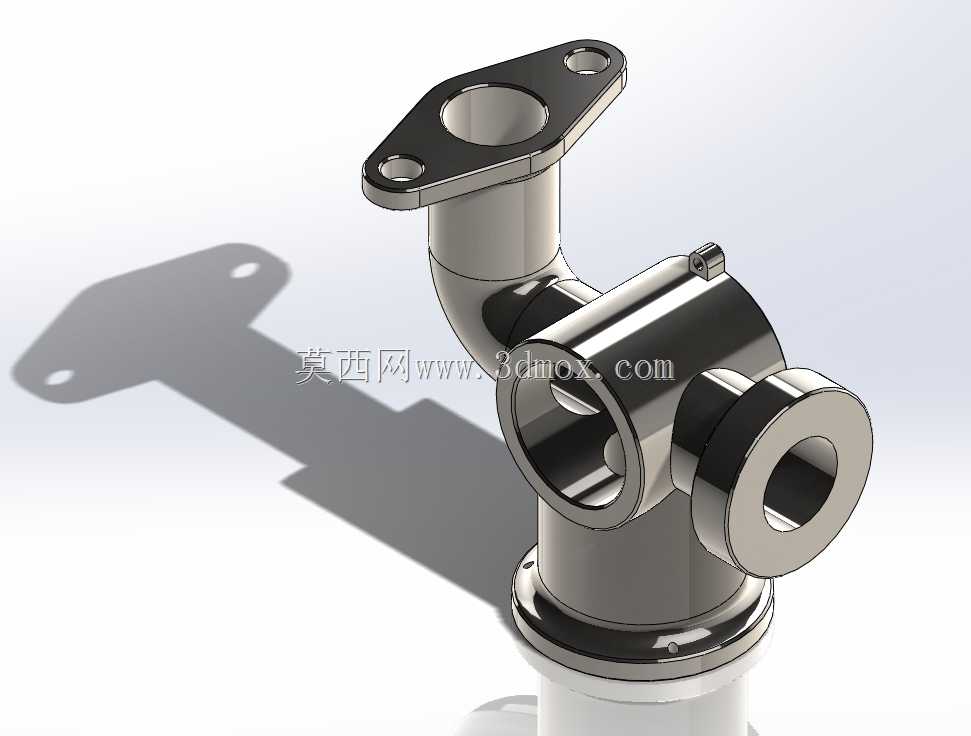

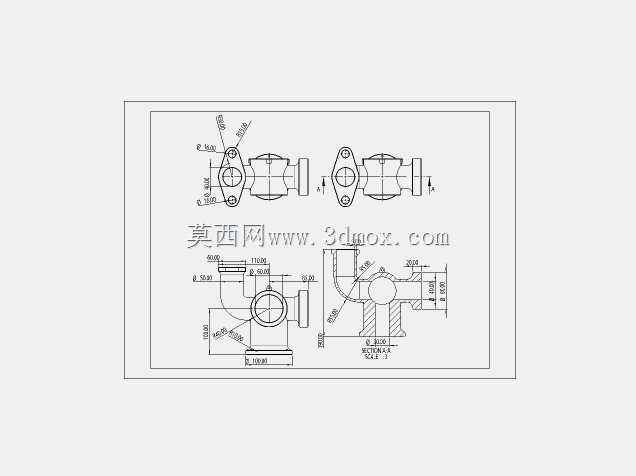

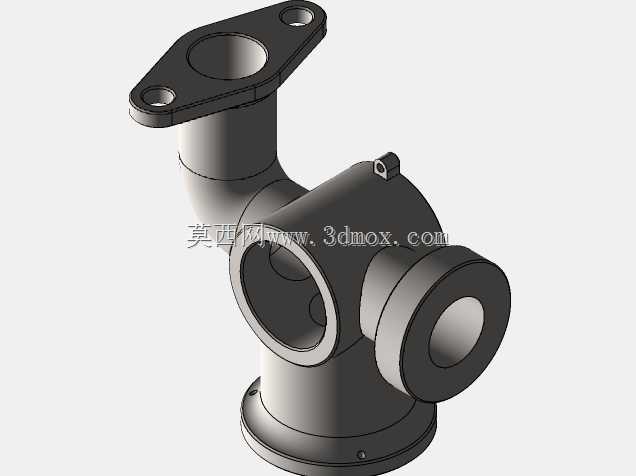

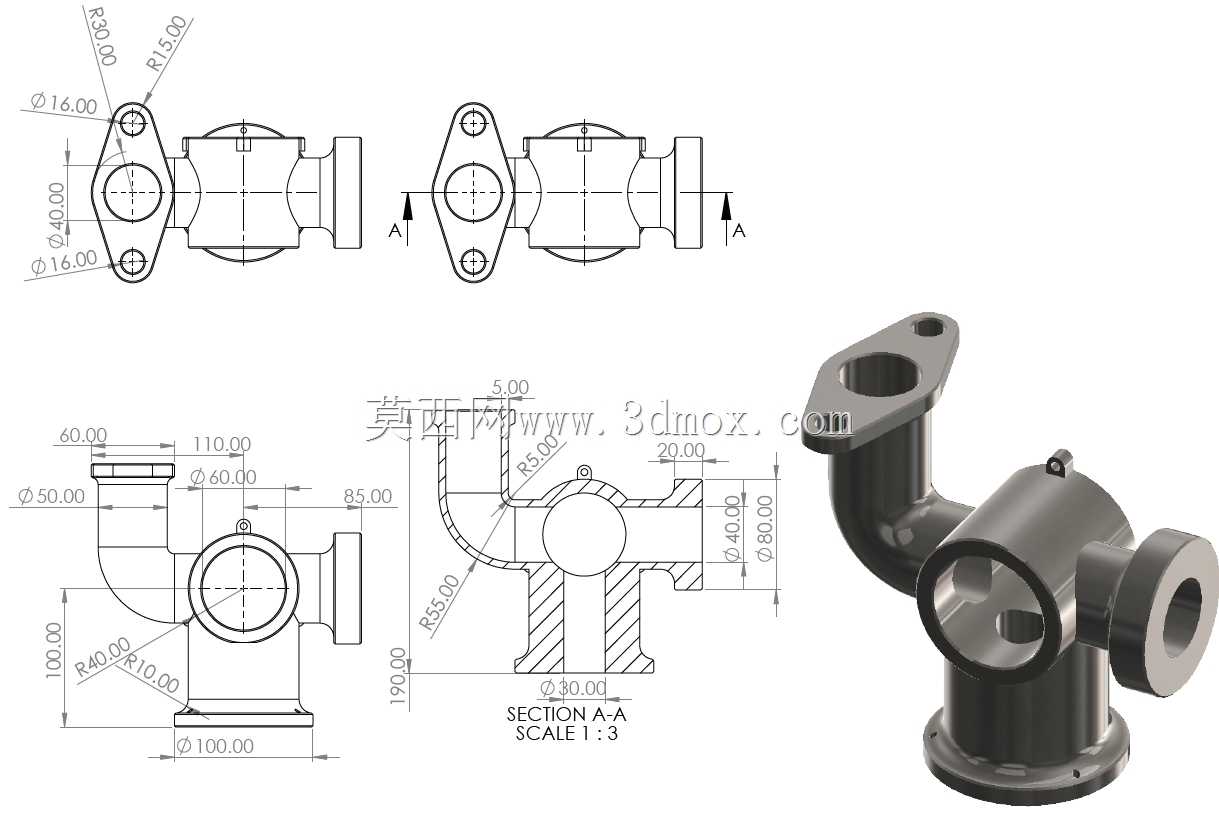

　　从外形尺寸与安装边界来看，整个零件的总高度控制在100mm左右，侧面直连接口的中心距底部安装面的高度为60mm，顶部弯管接口的中心与侧面接口中心的水平偏移量为85mm，弯管接口端面距离主体中心的垂直高度为110mm，所有安装孔的位置度公差按照管路连接件的常规要求设置，保证装配时能够与外接部件顺利对接，不会出现孔位错位的问题。建模过程中需要注意各部位的圆角过渡处理，尤其是流道内部的相交位置，需要做倒圆处理减少流体阻力，外部的棱角位置也需要设置工艺圆角，避免加工和装配过程中出现锐边划伤的问题。剖视图中可以看到，各接口与主体腔体的连接位置壁厚均匀，避免出现壁厚突变造成的注塑或铸造过程中的缩孔缺陷，如果采用金属切削加工的方式制作，这类结构也可以通过多轴加工中心完成流道和外形的加工，均匀的壁厚也能减少加工过程中的变形量。

　　对于三维建模初学者来说，这类结构的练习能够很好地掌握拉伸、旋转、扫描、圆角、抽壳等基础特征的使用技巧，尤其是弯管部分的扫描特征创建，需要准确绘制扫描路径和截面轮廓，保证弯管部分的壁厚均匀，同时安装耳部分的特征创建需要注意对称约束的使用，保证两个安装孔的位置相对于弯管中心对称。在装配验证环节，可以将对应的标准管路接头、螺栓等标准件装配到模型上，检查各部件之间是否存在干涉，安装操作空间是否足够，比如侧面接口的外接管路安装时，扳手的操作空间是否会被顶部弯管结构遮挡，底部法兰的螺栓安装时是否有足够的紧固空间，这些细节都是实际工程设计中需要重点考虑的问题，仅仅完成外形建模而忽略安装边界的验证，很容易导致实际生产装配时出现无法安装的问题。这类零件虽然结构不算复杂，但涵盖了机械零件设计中最常见的法兰连接、弯管结构、多通腔体等典型结构特征，熟练掌握这类结构的建模方法和设计要点，能够为后续更复杂的阀体、管路连接件设计打下扎实的基础。
