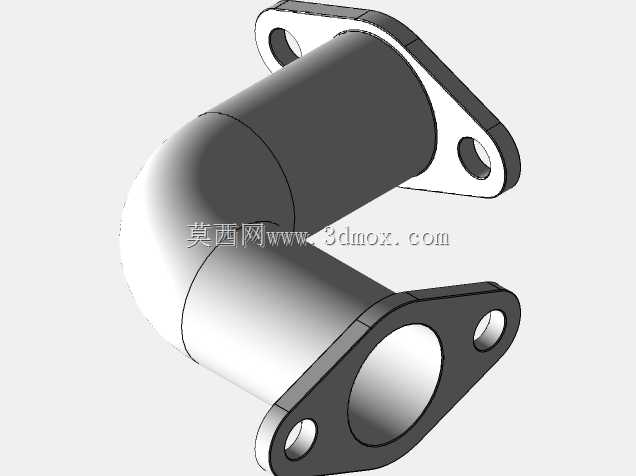

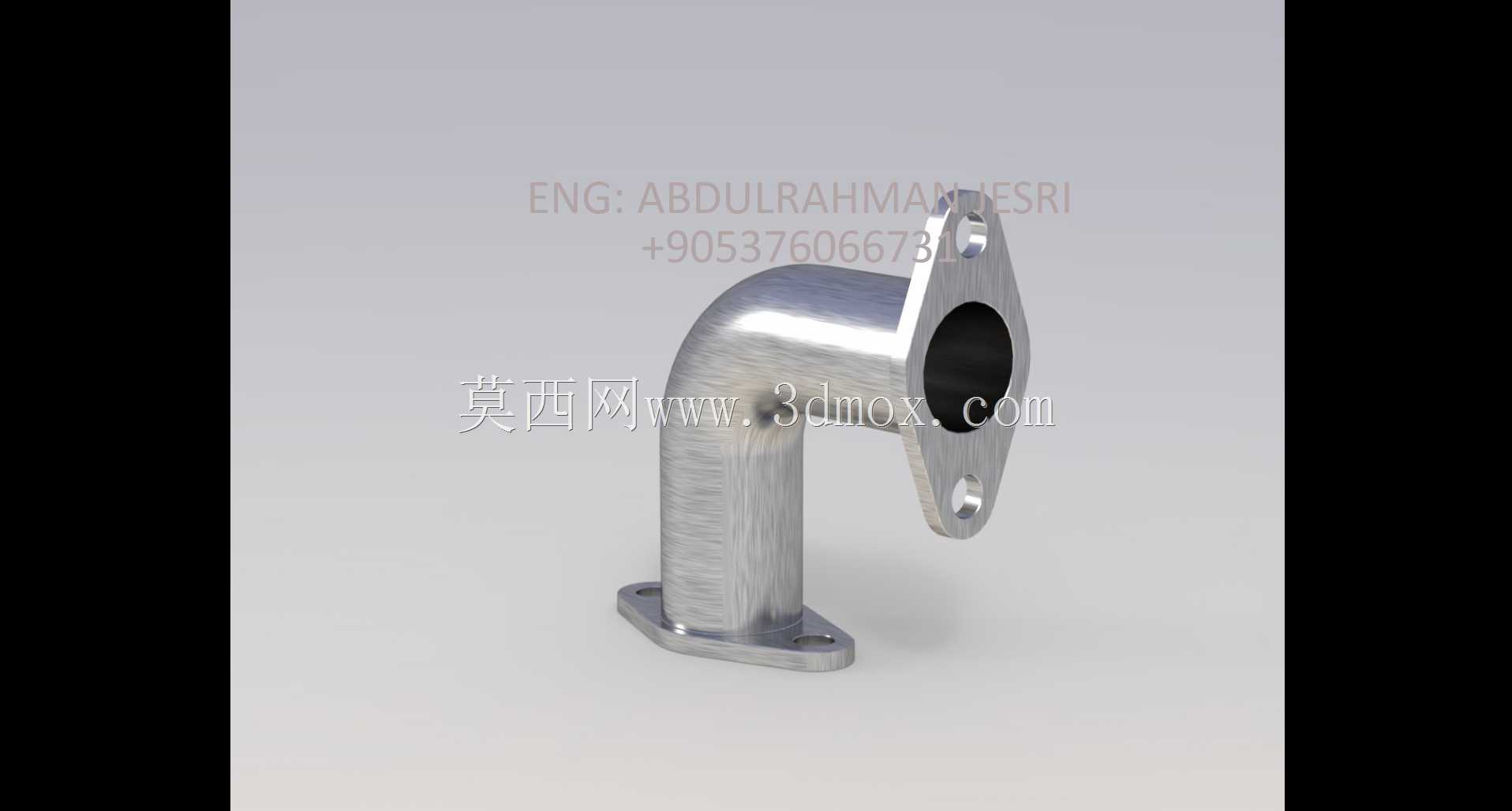

90度弯角带法兰安装金属管路接头

　　这类90度弯角带双法兰安装结构的金属管路接头，在中小流量流体输送系统中应用十分广泛，常见于小型气动控制回路、低压润滑系统、紧凑型液压辅助管路、内燃机外围辅助气路以及小型实验设备的流体通路搭建场景中，核心作用是在有限安装空间内完成管路走向的垂直转向，同时通过两端自带的安装法兰直接实现接头本体的固定，无需额外加装管夹或支撑座，能大幅压缩管路排布的占用空间，减少装配环节的零件数量。从结构设计逻辑来看，接头采用一体成型的等通径弯管主体，弯曲段做了平滑圆弧过渡，没有直角弯折的死角，一方面可以降低流体流经转向位置时的局部阻力损失，减少湍流产生的概率，避免长期输送带微小杂质的流体时在弯折处出现淤积堵塞；另一方面平滑过渡的壁厚均匀性更好，

　　在承受管路内压时应力分布更均匀，不会出现直角拐角处的应力集中问题，能有效提升接头的耐压使用寿命。两端的法兰安装面都做了铣平加工，保证安装时和对接面的贴合度，每个法兰上设置两个对称的安装孔，孔位做了倒角处理，方便装配时螺栓顺利穿入，这种双孔法兰的固定方式相比传统螺纹连接的接头，抗振动松动的能力更强，在有持续小幅振动的设备上使用时，不会因为长期振动出现接头松动、密封失效泄漏的问题。从安装边界来看，接头的竖直段长度和水平段长度经过匹配设计，两端法兰的安装面分别处于两个互相垂直的平面上，安装时竖直段底部法兰贴合设备基体的水平面固定，水平段端部法兰对接垂直方向的管路或功能元件，两个安装面的距离经过精准控制，

　　既不会因为间距过小导致装配时扳手操作空间不足，也不会因为间距过大造成不必要的空间浪费，适配安装空间局促的紧凑型设备布局。接头的管壁厚度根据常用低压流体输送的压力等级设计，在保证结构强度满足1.6MPa以下工作压力要求的前提下，尽可能控制整体重量，降低安装后对设备基体的载荷。法兰上的安装孔孔径适配常用的M4、M5规格紧固螺栓，孔位中心距符合常规小型气动元件的安装尺寸规范，可以直接和市面常见的标准阀类、管路元件对接，不需要额外加工过渡转接件。在实际选型使用时，需要注意对接面的密封形式，这种平法兰结构通常搭配密封垫片使用，根据输送介质的不同选择橡胶垫、紫铜垫或者聚四氟乙烯垫，就能满足不同温度、不同介质的密封要求。建模过程中，

　　弯管部分的圆弧半径取值兼顾了通流效率和整体尺寸，弯曲半径取管路通径的1.5倍，是兼顾转向空间占用和流阻特性的最优取值范围，既不会因为弯曲半径过小导致流阻陡增，也不会因为弯曲半径过大让接头整体外形尺寸超标。两端法兰的厚度根据螺栓拧紧时的受力要求设计，保证螺栓拧紧到额定扭矩时法兰不会出现翘曲变形，确保密封面的均匀压紧。整个接头的外形没有多余的凸起结构，外表面做了圆滑过渡处理，安装后不会和周边的其他管路、元件产生干涉，在密集排布的管路组中也能顺利完成装配。
