手动薄板钻孔工装夹具结构设计

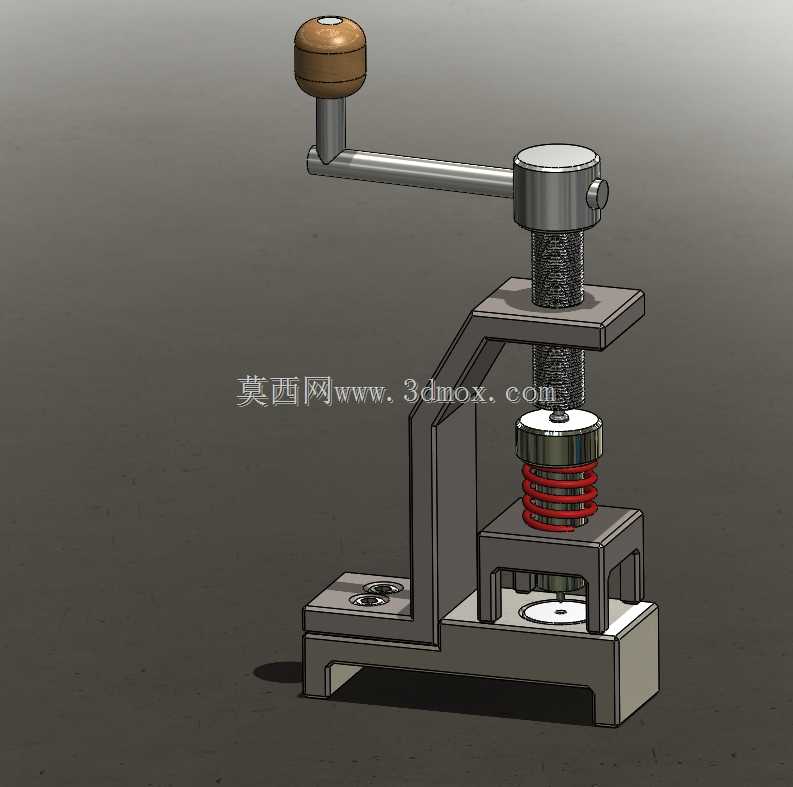

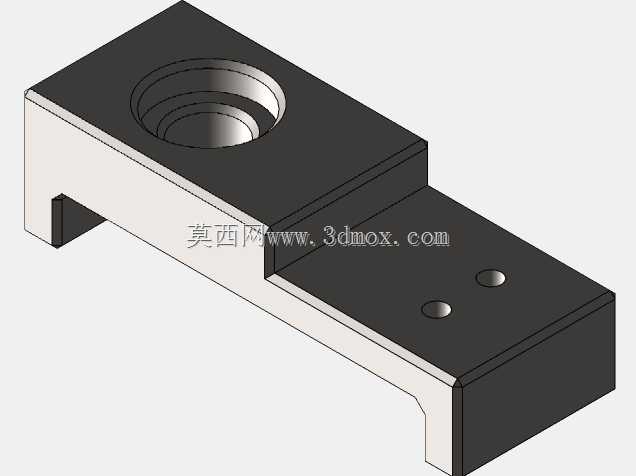

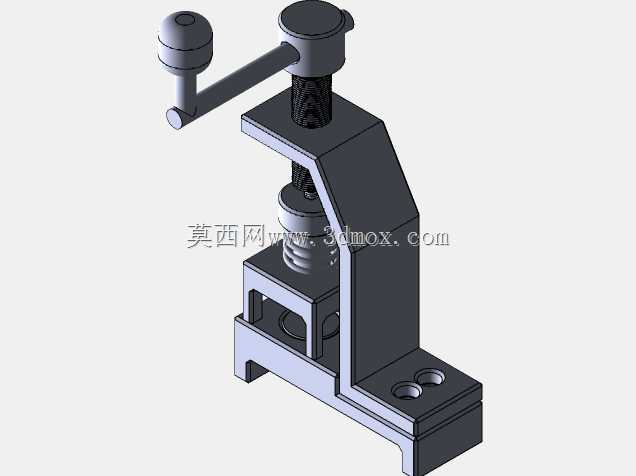

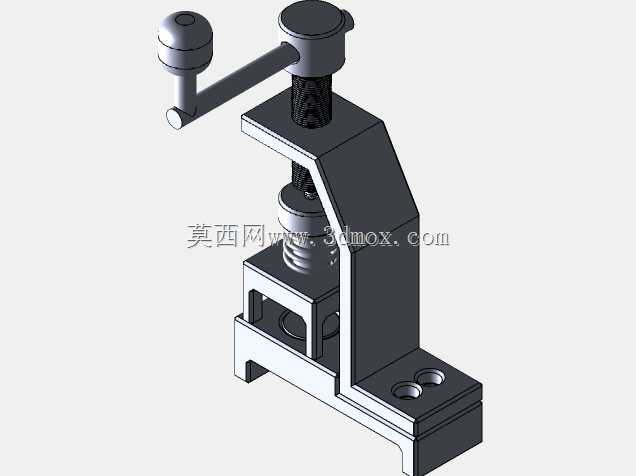

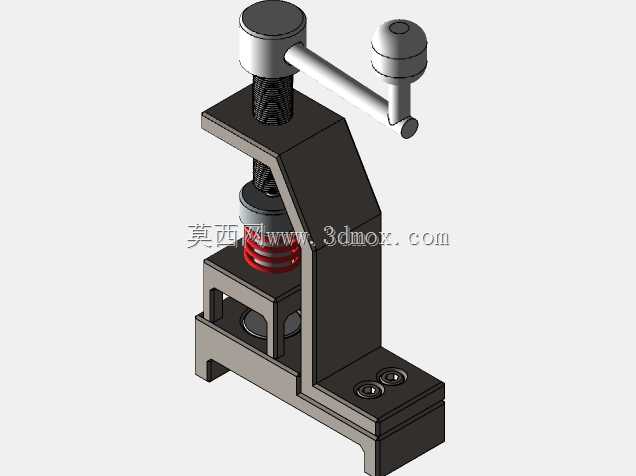

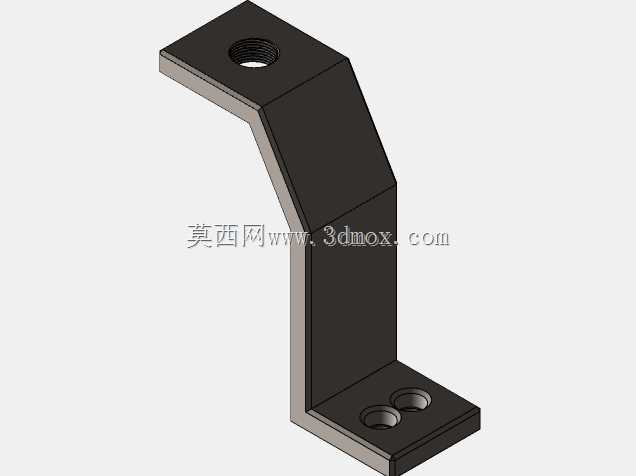

这款手动薄板钻孔工装，主要面向小型五金加工、电子钣金件试制、教学实训场景下的薄型板材钻孔工序，解决普通台钻进给行程过大易压弯薄板、小批量加工定位繁琐的痛点。整体采用C型开式机身结构，底座预留两组沉头安装孔，可直接固定在常规木质或金属工作台面上，安装边界控制在200mm×120mm范围内，不占用过多操作空间，适合工位紧凑的小型加工坊、实训教室使用。

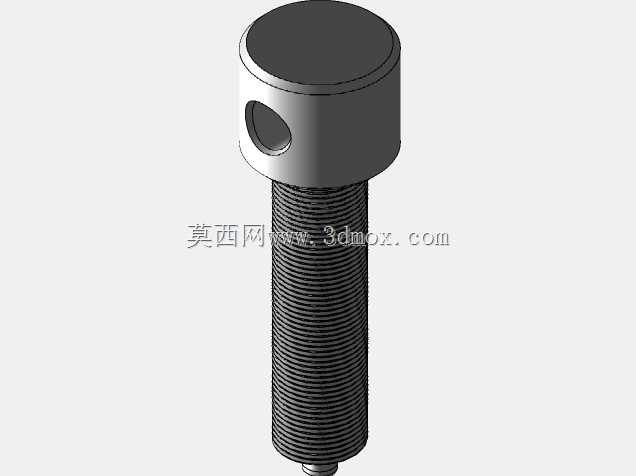

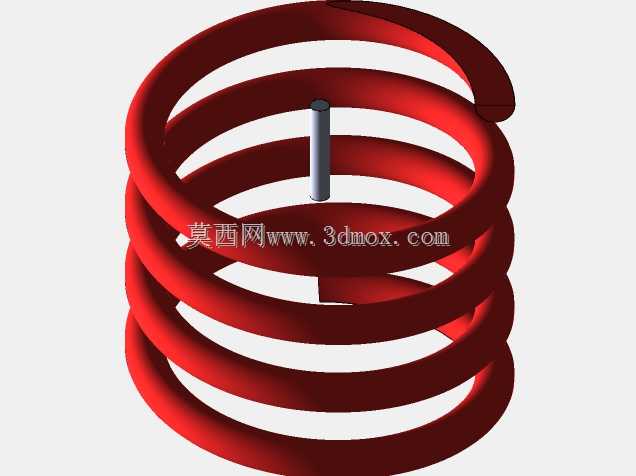

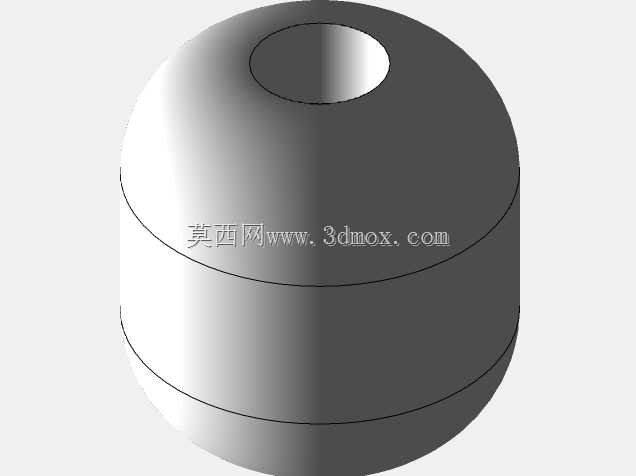

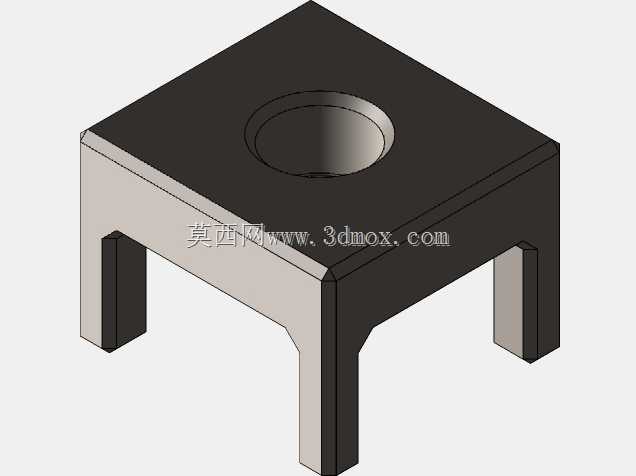

功能设计上，采用摇臂式手动进给结构，操作端配置木质握球，增大握持摩擦力，操作人员单手握持即可完成进给、复位全流程操作，进给螺杆采用梯形螺纹传动，具备自锁特性，可在任意进给位置悬停，避免钻头钻穿瞬间进给量过大导致的板材崩边、钻头折断问题。钻削工位下方设置带定位槽的工件承托台，承托台中心预留钻头过孔，周围可加装简易定位挡块，针对不同外形的薄板件快速调整定位基准，无需反复划线找正，单工件装夹定位时间可缩短至十秒以内。复位结构内置圆柱压缩弹簧，钻削完成后松开操作摇臂，主轴即可在弹簧弹力作用下自动抬升复位，无需手动提拉，减少重复操作的动作冗余。

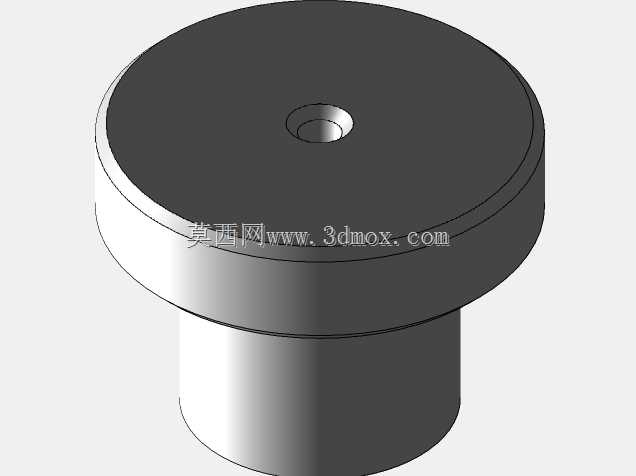

设计过程中优先考虑操作的人机工程性，操作摇臂的回转半径控制在150mm，握持位置距离工作台面的高度设置为220mm，适配多数操作人员坐姿操作的手臂活动范围，长时间操作不易产生肌肉疲劳。机身主体采用一体式弯折结构搭配局部加强筋，在控制整体重量的前提下保证钻削过程的结构刚性，钻削0.5-3mm厚度的铝板、冷轧钢板、亚克力薄板时，机身形变量可控制在0.02mm以内，保证钻孔位置精度。主轴部位设置铜质导向衬套，减少主轴进给过程的径向窜动，钻出的孔位圆度可控制在0.05mm以内，满足薄板件的常规装配精度要求。

不同于电动台钻的复杂电气结构，这款手动钻孔工装无外接动力需求，仅靠人力操作即可完成钻削作业，适合无供电的野外临时加工场景、教学演示场景使用，整体结构无易损电气元件，日常仅需定期给进给螺纹、导向衬套加注润滑脂即可维护，使用寿命长，维护成本极低。针对小批量多品种的薄板加工需求，承托台可快速更换不同孔径的衬套，适配0.5-6mm直径的钻头使用，无需对机身主体做任何改动，拓展性较强。
