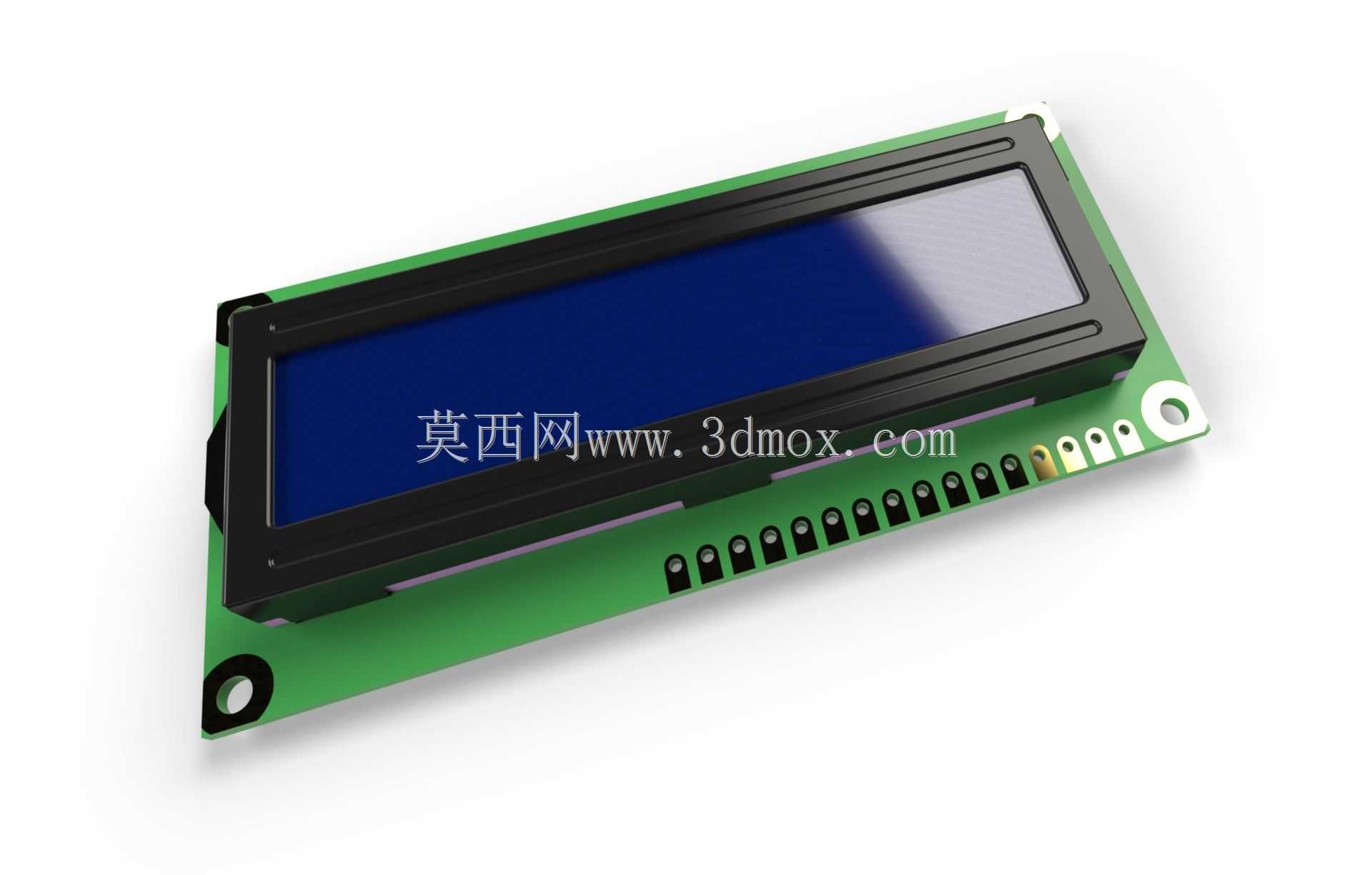

1602字符型液晶显示模块结构设计

本次设计的16x2字符型液晶显示模块，是嵌入式开发领域应用极为广泛的人机交互核心部件，常被集成在各类工业控制终端、小型检测设备、消费类电子装置、教学实验平台中，承担设备运行参数展示、操作指令反馈、状态提示信息输出的核心功能，是人与设备之间完成信息传递的关键媒介。该模块可同时显示两行共32个标准ASCII字符，能够覆盖绝大多数小型设备的信息展示需求，无需复杂的图形渲染逻辑即可完成清晰的信息输出，适配各类资源有限的微控制器控制系统。

从功能特性来看，这款液晶模块采用STN蓝屏背光设计，显示对比度适中，在不同光照环境下都能保证字符清晰可辨，内置的标准字符库存储了常用的英文字母、数字、标点符号与少量特殊符号，开发者仅需通过并行接口发送对应字符编码即可完成内容显示，大幅降低了底层驱动的开发难度。模块自带的对比度调节引脚可根据实际安装环境的光线条件调整显示深浅，背光控制引脚支持开发者根据使用场景灵活开关背光，在低功耗需求场景下可有效降低设备整体能耗。

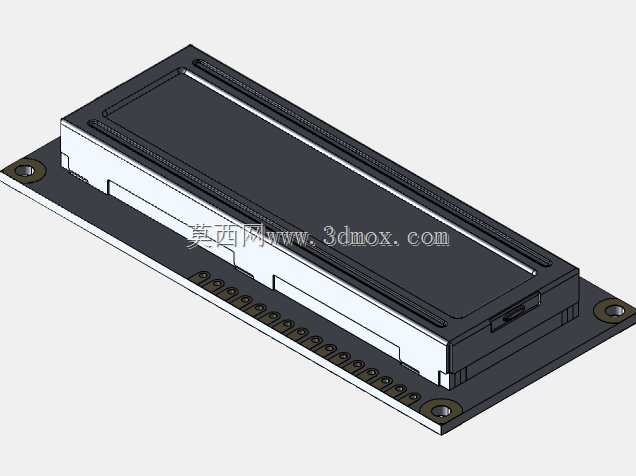

设计过程中充分考虑了嵌入式项目的通用安装需求，整体采用长方形板式结构，PCB基板采用工业级FR-4材质，边缘预留了两个对称的标准安装孔位，可直接通过M3螺丝固定在设备壳体的预设安装柱上，安装孔位间距符合行业通用规范，能够兼容市面上绝大多数开源硬件开发板、工控小板的安装布局。模块的引出引脚采用标准单排直插排布，引脚间距为标准2.54mm，既可以直接插装在面包板上完成原型验证，也可以通过排线焊接到主控板上完成量产装配，适配不同阶段的开发与生产需求。

模块的整体外形尺寸紧凑，横向长度控制在80mm以内，纵向宽度约36mm，整体厚度不足15mm，不会占用过多设备内部空间，非常适合集成在对体积有严格限制的小型智能设备中。显示区域位于模块中部，外围的黑色塑料边框既可以固定液晶玻璃与背光组件，也能在安装时起到一定的限位作用，避免装配过程中外力挤压损坏液晶层。底部的引脚排布经过优化，电源、地、数据、控制引脚顺序符合行业通用接线习惯，可有效降低开发过程中的接线错误概率，同时模块的电气特性兼容5V与3.3V主控电平，无需额外添加电平转换电路即可直接适配绝大多数主流微控制器，进一步拓展了模块的适用场景。
