三自由度机器人关节定位传动结构

该结构是面向工业机器人末端姿态调整场景开发的三轴定位传动单元，主要应用于需要多自由度角度补偿的作业工位，比如精密装配工位的工件姿态微调、焊接作业的焊枪角度实时调整、视觉检测工位的被测件多向旋转对位，也可作为小型协作机器人的核心关节模组，替代传统单轴串联关节的冗余结构，在有限安装空间内实现三个正交方向的旋转自由度输出。

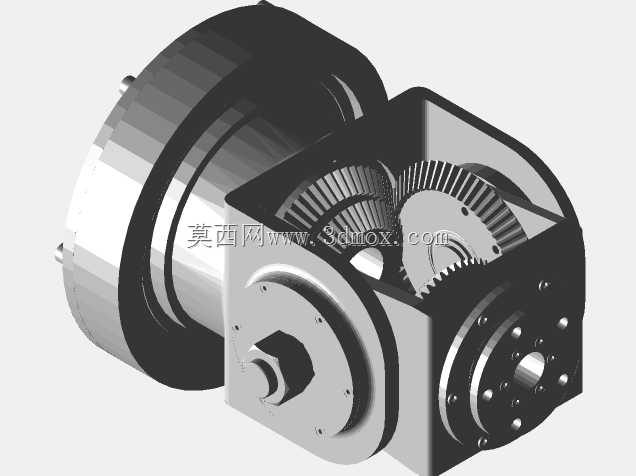

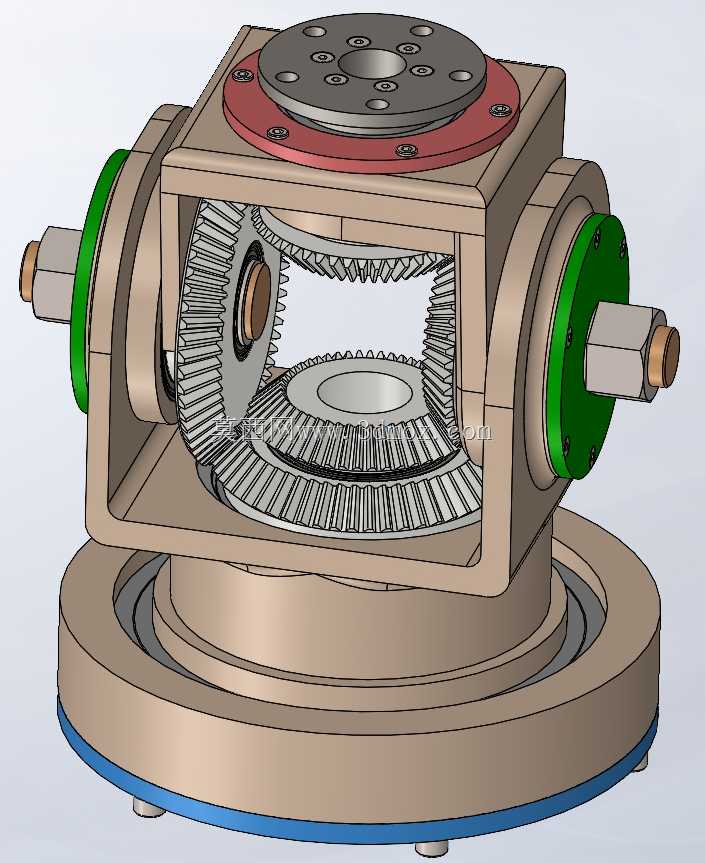

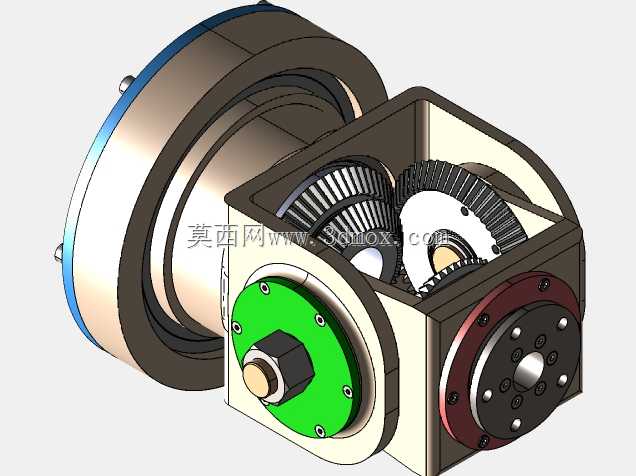

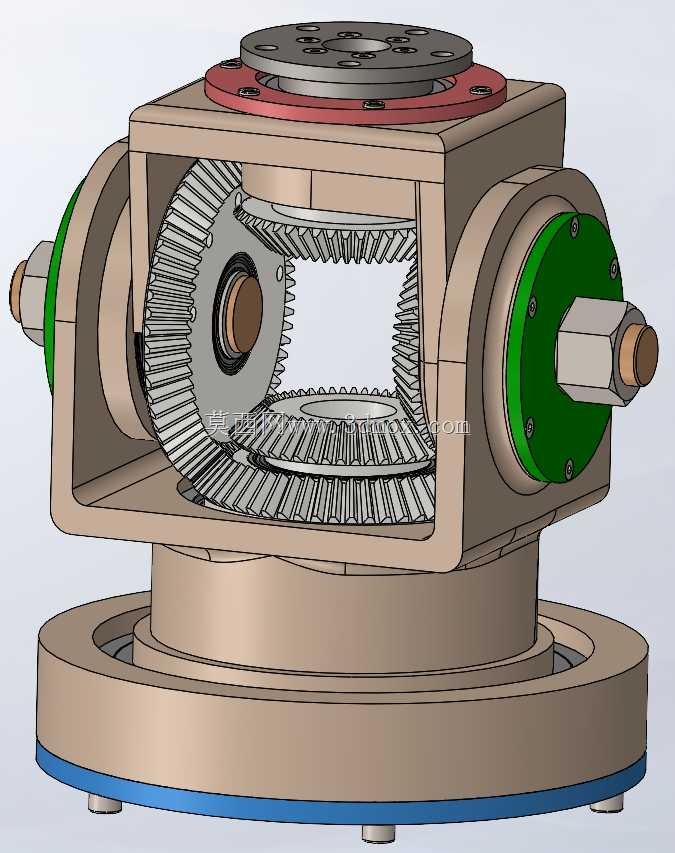

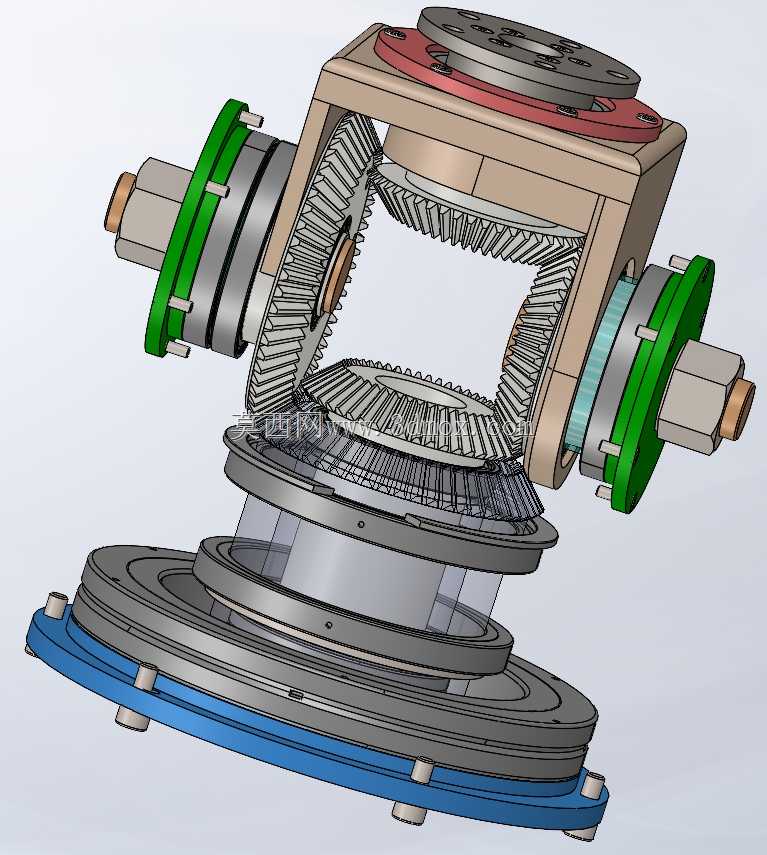

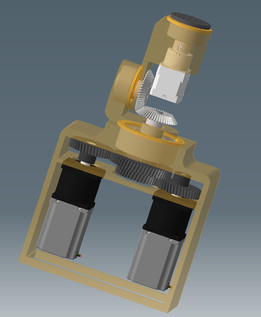

结构核心采用三组相互啮合的锥齿轮完成动力换向，三组输入轴分别沿X、Y、Z三个正交方向布置，通过外部伺服动力输入即可独立控制输出法兰的三个旋转角度，实现末端负载在半球空间内的任意姿态定位，相比传统串联关节结构，该集成式设计的传动链更短，反向间隙更小，定位重复精度可控制在极小范围内，同时整体刚性更强，可承载中等负载的末端作业工具。

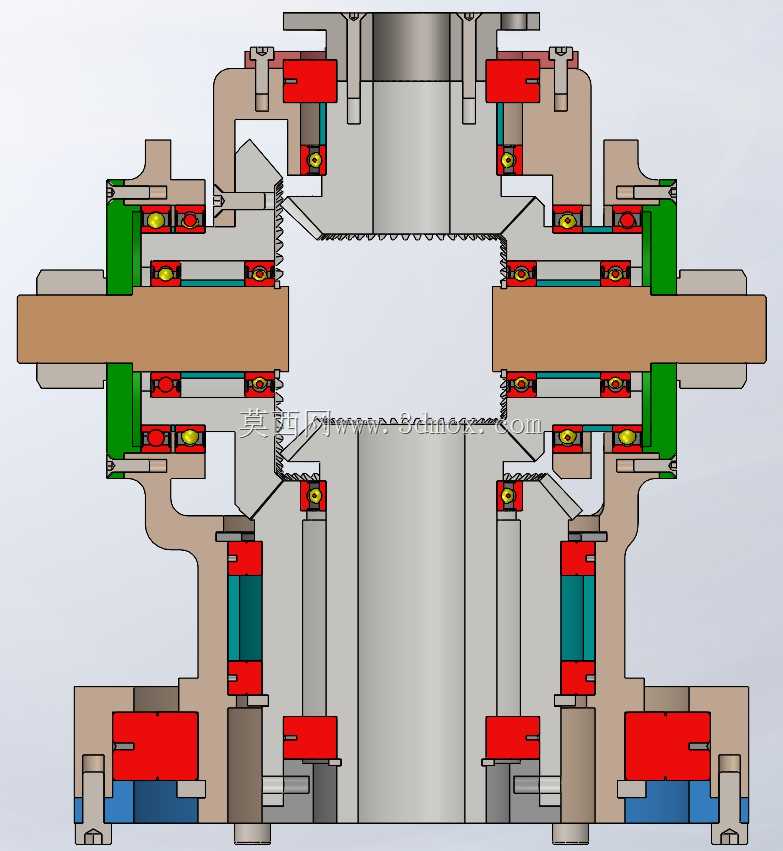

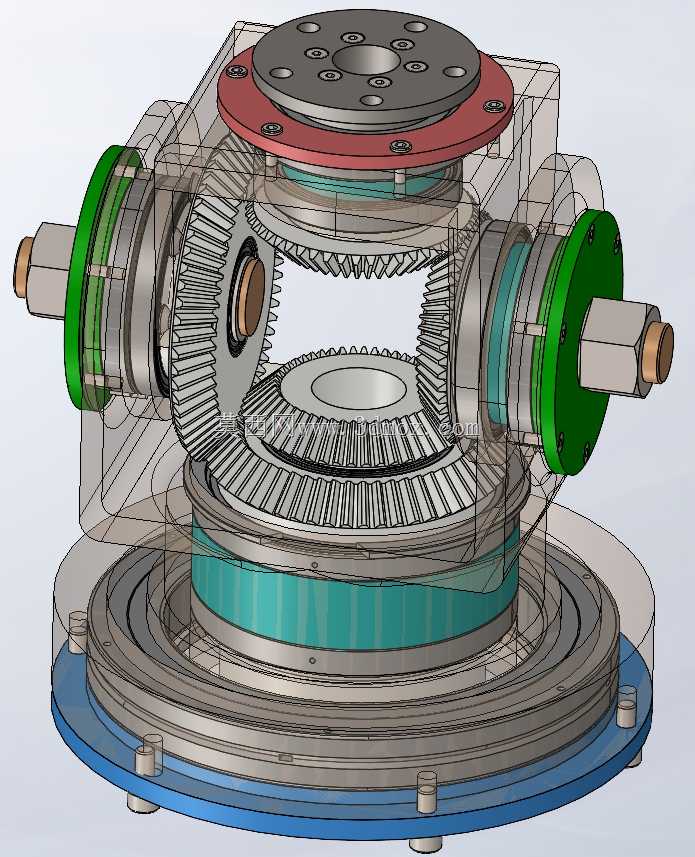

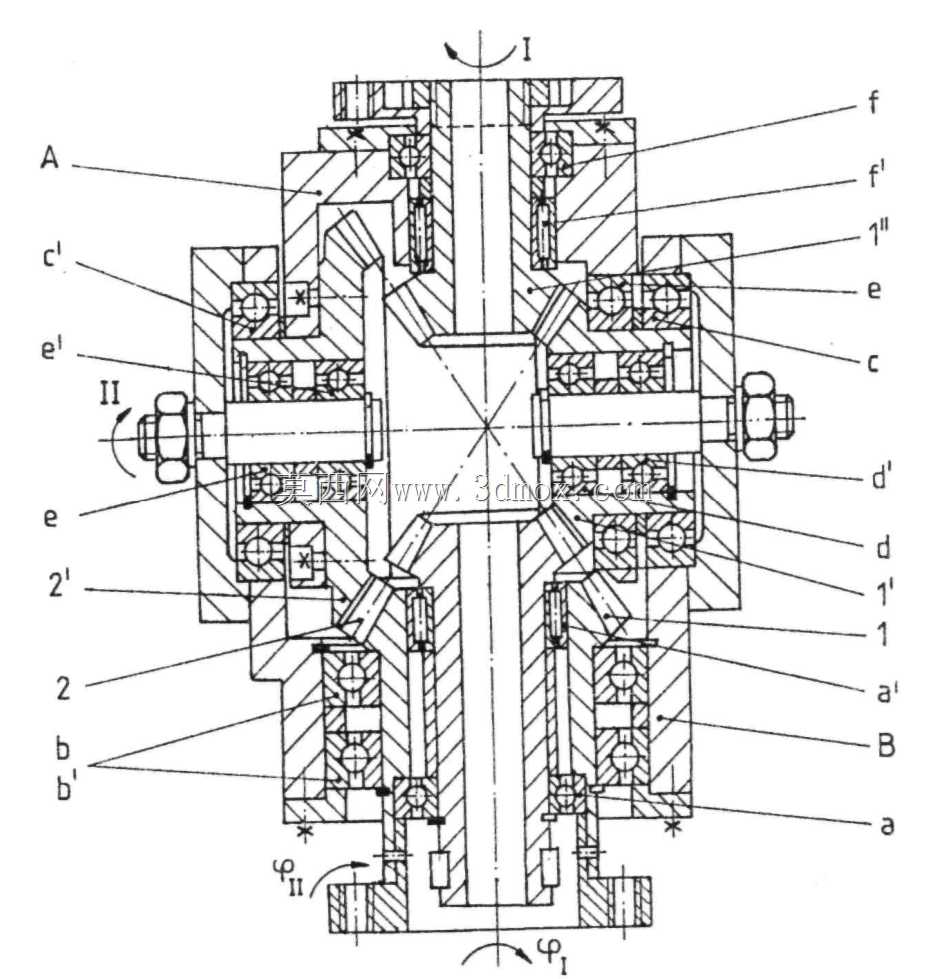

设计过程中参考了成熟的二维机械传动方案，对齿轮啮合间隙、轴承支撑位的同轴度做了优化，壳体采用一体化箱式结构，既保证了传动部件的防护性能，也为整体安装提供了统一的基准面。底部设置圆形安装法兰，可直接固定在设备工作台或者机器人升降立柱上，两侧输入轴采用标准轴伸设计，可适配不同规格的联轴器与动力源连接，顶部输出法兰预留了通用安装螺孔，可快速夹装焊枪、吸盘、检测探头等不同类型的末端执行器。

整体结构的安装边界紧凑，径向尺寸控制在小型设备可容纳的范围内，轴向高度适配多数轻型自动化设备的安装空间，无需额外设计复杂的转接支架即可完成集成。齿轮组采用密闭油腔润滑设计，可长期免维护运行，输入轴端设置的密封结构可有效阻挡车间内的粉尘、切削液进入传动腔，适配机加工、装配、检测等多种复杂车间作业环境，在保证定位精度的同时兼顾了结构的耐用性与安装便捷性。
