符合DIN5901标准的窄轨钢轨三维建模作品

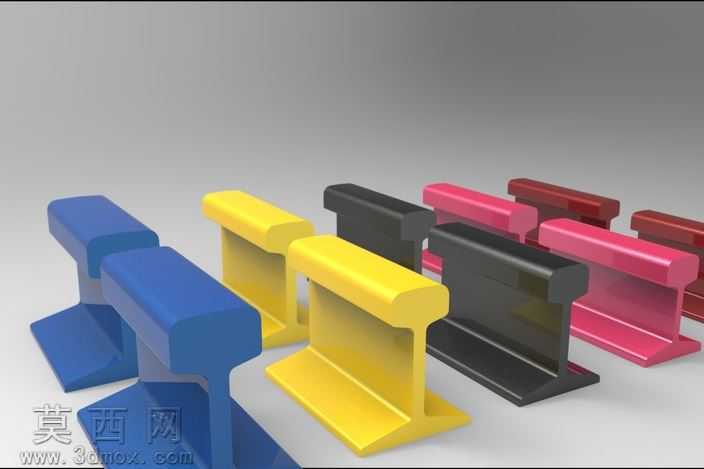

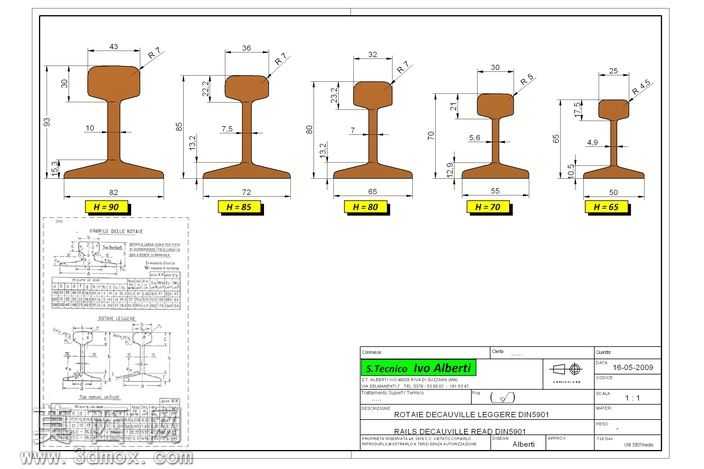

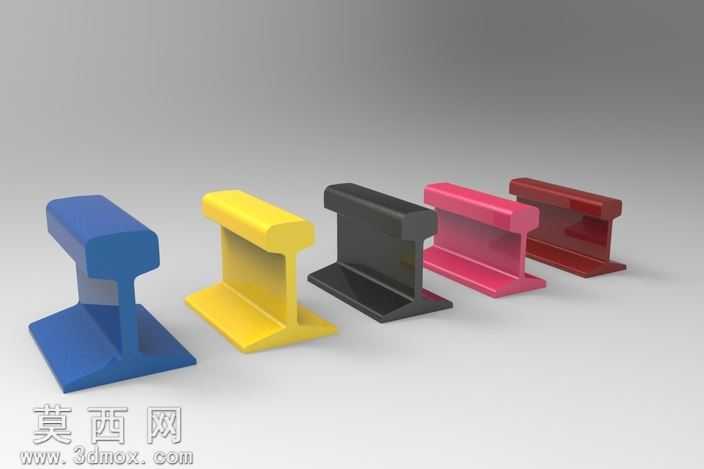

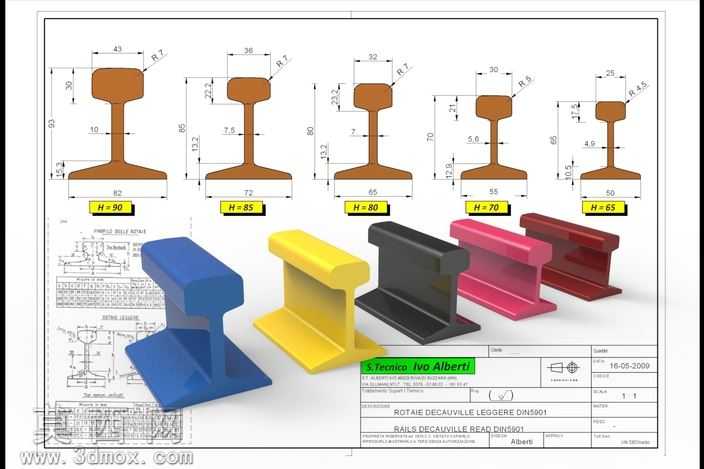

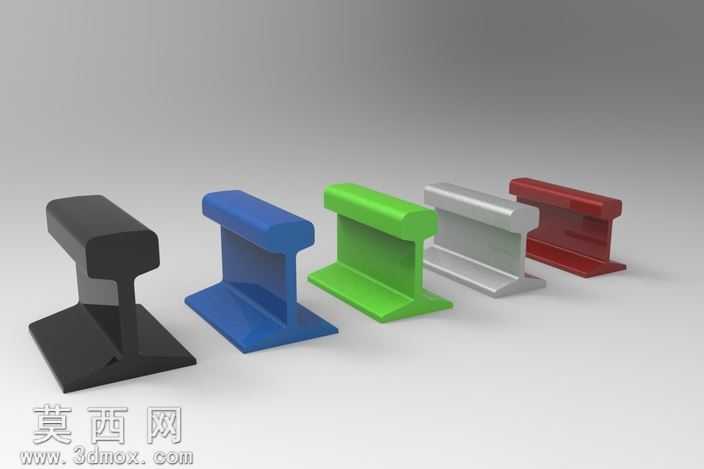

本作品围绕Rotaie leggere窄轨系列钢轨开展三维建模设计，严格遵循DIN 5901标准的第二部分规范要求，完整还原了五种不同规格窄轨钢轨的结构形态与尺寸参数。建模过程中首先梳理工程图纸上的各型钢轨轮廓尺寸，从轨头的圆弧过渡、轨腰的倾斜角度到轨底的宽度厚度，每一处尺寸都严格对照标准数值进行参数化绘制，保证不同规格钢轨的比例协调，各部位的圆角、倒角细节完全匹配图纸标注的R值与角度要求。建模完成后对不同规格的钢轨模型分别赋予差异化的材质表现，通过蓝、黄、黑、红等不同的哑光金属材质区分各型号，既直观呈现不同规格的视觉差异，也还原了钢轨轧制钢材的真实质感，材质调整时兼顾金属的哑光磨砂特性，避免过度反光影响结构展示效果。场景搭建上将五款钢轨模型错落排布在工程图纸背景前，搭配对应规格的尺寸标注图，清晰展示每款钢轨的截面尺寸参数，包括轨高、轨头宽度、轨底宽度、轨腰厚度等核心参数，让观看者能够直观对照三维模型与二维尺寸的对应关系。设计过程中重点还原钢轨的工字型截面结构，轨头部分做了适配轮缘接触的圆弧打磨处理，轨腰采用渐变厚度的过渡结构保证承重强度，轨底做了加宽平整处理保障铺设稳定性，各部位的连接过渡自然流畅，没有生硬的棱角转折，完全符合实际钢轨的生产制造结构逻辑。渲染阶段采用柔和的均匀布光，避免阴影过重遮挡结构细节，同时保留适当的明暗层次来凸显钢轨的立体形态，让模型的轮廓、厚度、曲面过渡都能清晰呈现，既满足工业构件展示的严谨性，也具备良好的视觉展示效果，可用于轨道工程教学、窄轨线路设计参考、相关配件适配模拟等场景使用。
