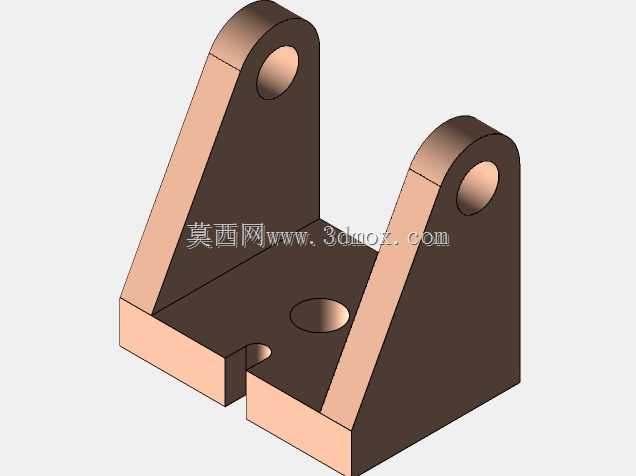

ADM108型U形夹铰接安装固定支架

这款U形夹安装支架是工业机械传动与支撑系统中常见的铰接类连接构件，主要应用在需要实现摆动铰接、浮动支撑的设备场景中，常见于自动化生产线的连杆机构、农用机械的悬挂连接部位、输送设备的张紧调节结构以及小型工程机械的辅助支撑单元，能够为配套的销轴类连接件提供稳定的双侧支撑，同时通过底部的安装基面实现与设备主体框架的可靠固定。从实际使用功能来看，该支架承担着铰接支点的承载作用，两侧立板的同轴销孔用于穿装销轴，连接需要实现相对摆动的外部构件，比如连杆、摇臂、调节拉杆等部件，工作过程中可以将外部载荷均匀传递到底部安装面，避免单侧支撑带来的偏载力矩问题，有效降低铰接部位的磨损速率，提升整套连接机构的运行稳定性。在设计思路上，这款支架采用了一体式折弯加加强的结构形式，底部为平整的安装基面，开设的两个安装孔用于穿装螺栓实现与设备基体的锁紧固定，基面中间的定位孔可以配合定位销实现安装位置的精准定位，避免设备运行过程中支架出现移位；两侧的立板采用对称式布局，销孔的同轴度经过设计校核，保证销轴穿装后不会出现卡滞，立板与底部基面之间采用大圆角过渡，能够有效降低应力集中，在承受冲击载荷时避免转角部位出现开裂失效，整体结构没有多余的冗余设计，在满足承载强度要求的前提下尽可能压缩了整体体积。从安装边界来看，该支架底部安装面的宽度适配常规的型材安装面，两侧立板的间距适配对应直径的销轴配套构件，立板的高度预留了足够的铰接摆动空间，不会出现外部摆动构件与支架本体发生运动干涉的问题，整体外形紧凑，可以在狭小的安装空间内完成布置，不需要额外预留过多的操作空间，安装时只需要完成底部螺栓锁紧与销轴穿装两个步骤即可投入使用，后期维护过程中也可以快速拆卸更换，适配多种需要双侧铰接支撑的机械结构场景。
