五辐铸造合金钢手轮结构设计

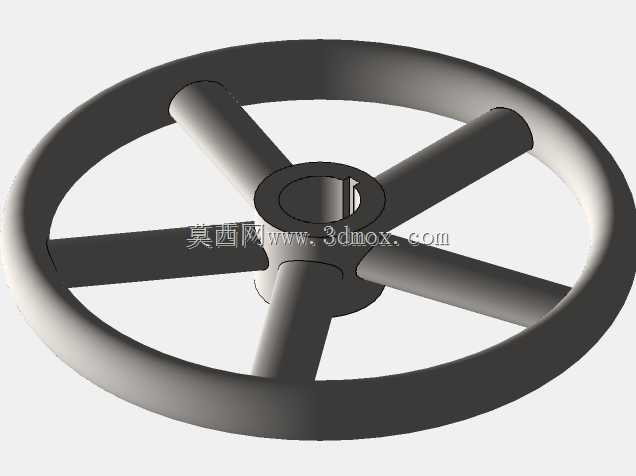

这款五辐轮盘结构的操作件，是工业管路系统、重型设备调节端常用的手动操作部件，多配套在截止阀、调节阀、大型机床进给调节端、工业炉窑风门控制端等场景下使用，操作人员通过握持轮缘施加周向扭矩，即可带动配套的阀杆、调节轴完成回转动作，实现通路开闭、参数调节、位置锁定等核心功能。整体采用铸造合金钢作为基材，相比传统铸铁手轮拥有更高的结构强度与抗冲击性能，在重载操作、户外复杂工况下不易出现辐条断裂、轮缘崩缺的问题，表面做哑光氧化处理后可抵御常规潮气、工业粉尘带来的锈蚀影响，长期使用也能保持稳定的结构精度。设计阶段优先考虑手动操作的人机适配性，轮缘采用圆弧过渡的宽边结构，握持时不会硌手，即使操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的情况；中心轮毂位置设置带键槽的安装孔，可与不同直径的阀杆、调节轴通过平键实现周向固定，传递扭矩时不会出现相对滑转，轮毂与辐条衔接处做了大圆角过渡设计，可有效分散铸造过程中的内应力，同时避免操作受力时出现应力集中导致的结构开裂。五根辐条采用等角度均匀分布的布局，在保证整体结构刚性的前提下尽可能降低了零件自重，相比实心轮盘结构减重超过40%，既降低了铸造环节的材料消耗，也让设备安装、后期维护更换时的搬运操作更省力。安装边界方面，轮盘整体外径适配常规手动操作的力臂需求，中心轮毂的轴向厚度可覆盖多数工业阀杆、调节轴的安装配合长度，安装时仅需将轮毂孔对准轴端，装入平键后锁紧端部固定螺母即可完成装配，不需要额外加工定制转接件，可直接替换同规格的老旧损坏手轮，适配性较强。轮缘的截面做了微弧收边设计，即使操作时手部意外蹭到轮缘边缘也不会被锐边划伤，辐条与轮缘、轮毂的衔接位置全部做平滑过渡处理，没有突兀的棱角，既降低了铸造后打磨处理的工序难度，也能避免日常操作时的磕碰划伤风险。
