双并联机构电子元件组装工作站

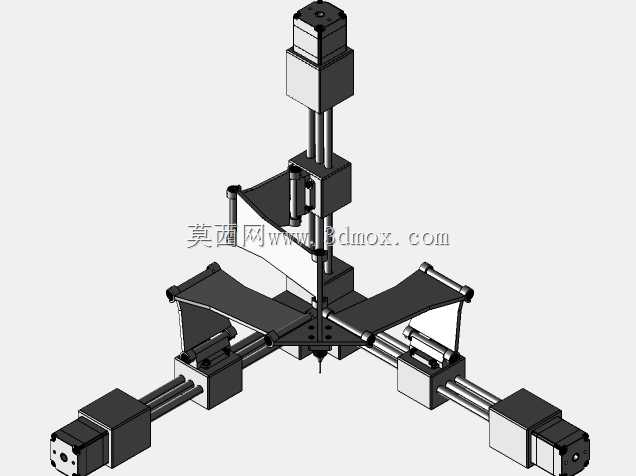

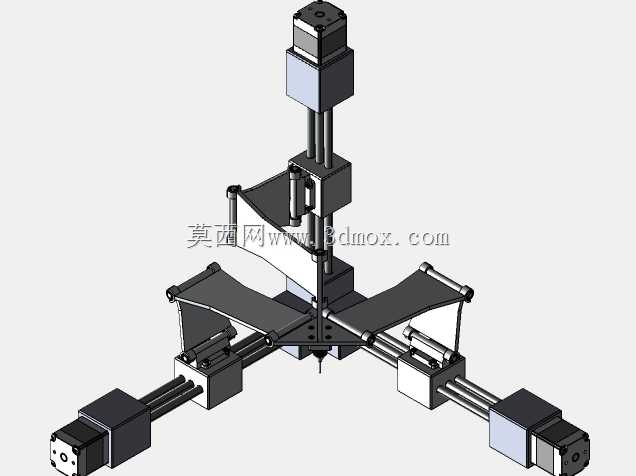

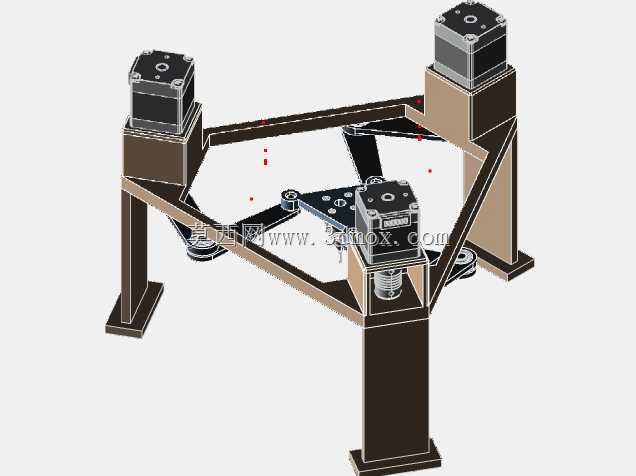

该电子装配工作站面向消费电子、工控电路板的小尺寸元器件精密组装场景设计，主要针对Arduino扩展板类的PCB板载元件插装、对位压合作业开发，可适配多规格小批量电子模组的组装生产需求，替代传统人工完成高重复度、高精度要求的板级装配工序，有效降低人工操作带来的元件对位偏差、压装力度不均等不良问题。整套设备采用双并联机器人协同作业的架构布局，沿皮带输送线依次排布两组执行单元：第一组为笛卡尔坐标并联机器人，依托三轴正交的直线运动结构，可实现大行程范围内的稳定点位移动，负责完成PCB板的上料定位、大件元件的初装对位，其运动刚性强，重复定位精度稳定，可适配长度方向跨度较大的元件取放作业；第二组为平面3RRR并联机器人，依托三组转动副构成的平面并联构型，具备运动惯量低、响应速度快、末端定位精度高的特性，负责完成微小尺寸电子元件的高速取放、精密压装工序，可在狭小作业范围内实现高频次的快速动作，匹配电子组装环节的节拍要求。设备整体以分段式皮带输送线作为工件载具的流转载体，输送线两侧设置有工件定位挡停机构，可在机器人作业工位实现载具的精准固定，保证组装过程中工件位置的一致性；线体端部设置有元件料仓，采用斜槽式分层存储结构，可同时容纳多类不同规格的待装元件，供机器人末端执行器自动取料。整套设备的安装边界可适配常规电子车间的标准生产线布局，整体宽度控制在1.2米范围内，长度可根据前后工序对接需求灵活调整段长，无需对现有车间生产线做大规模改造即可完成嵌入安装；设备的机架主体采用工业铝型材拼接结构，兼顾结构刚性与轻量化需求，各运动轴模组采用标准化的直线滑台组件，后期维护更换便捷，可根据生产需求快速调整末端执行器，适配不同规格电子元件的组装作业。两套并联机构的运动范围经过协同标定，作业区域无干涉盲区，可根据组装工序的需求灵活分配作业任务，当生产节拍要求较高时，两套机构可同步完成不同工位的组装作业，当工件组装工序较为复杂时，也可实现两套机构协同完成同一工件的多步装配工序，适配柔性化的电子生产需求。
