三自由度机器人腕部定位传动机构

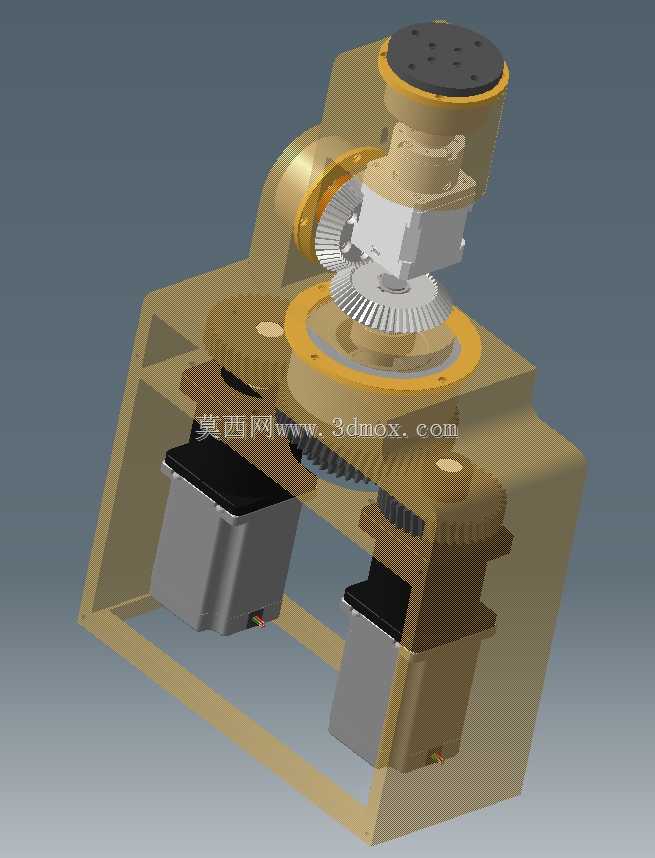

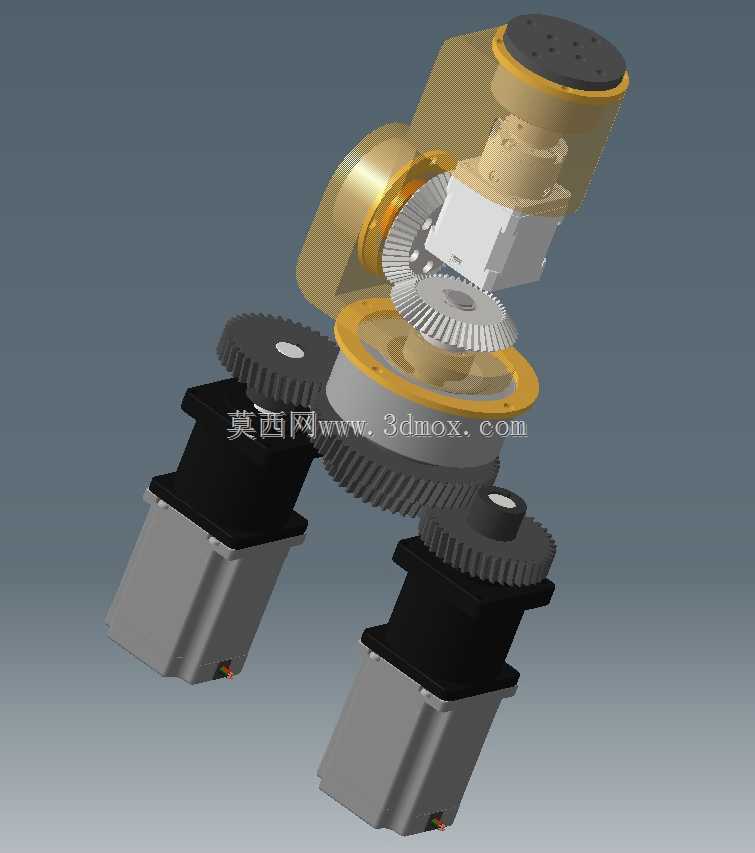

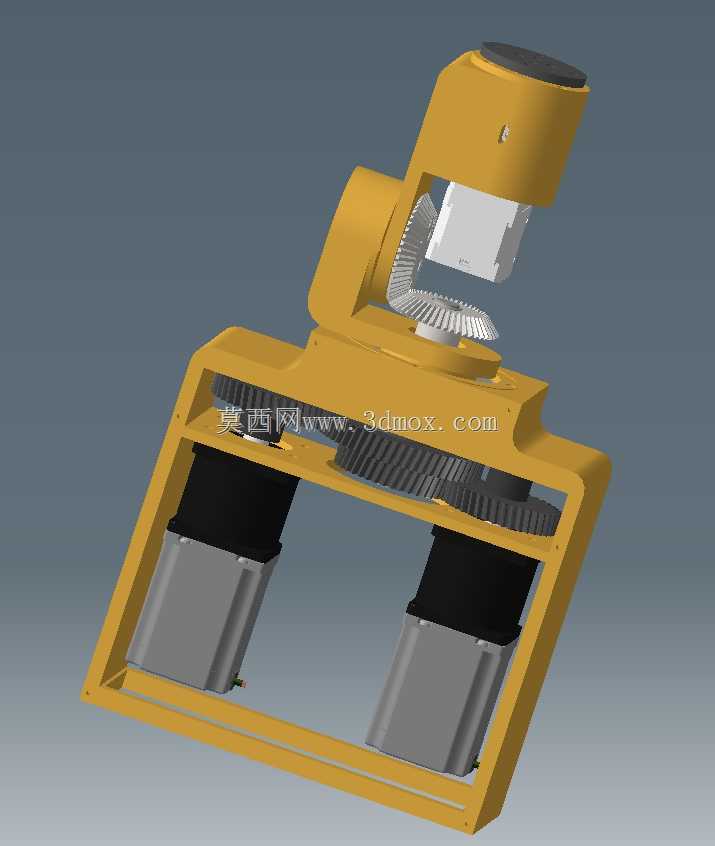

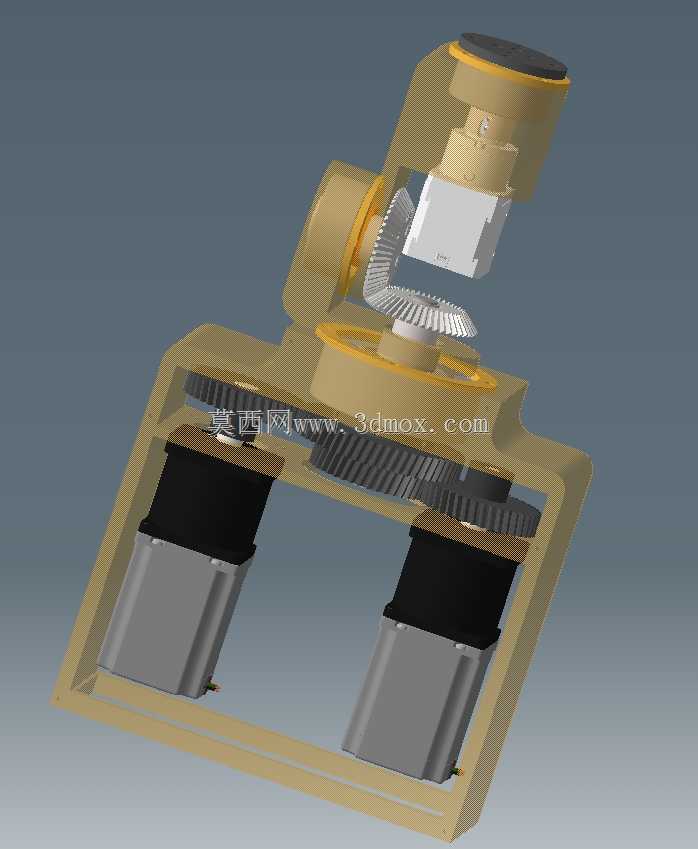

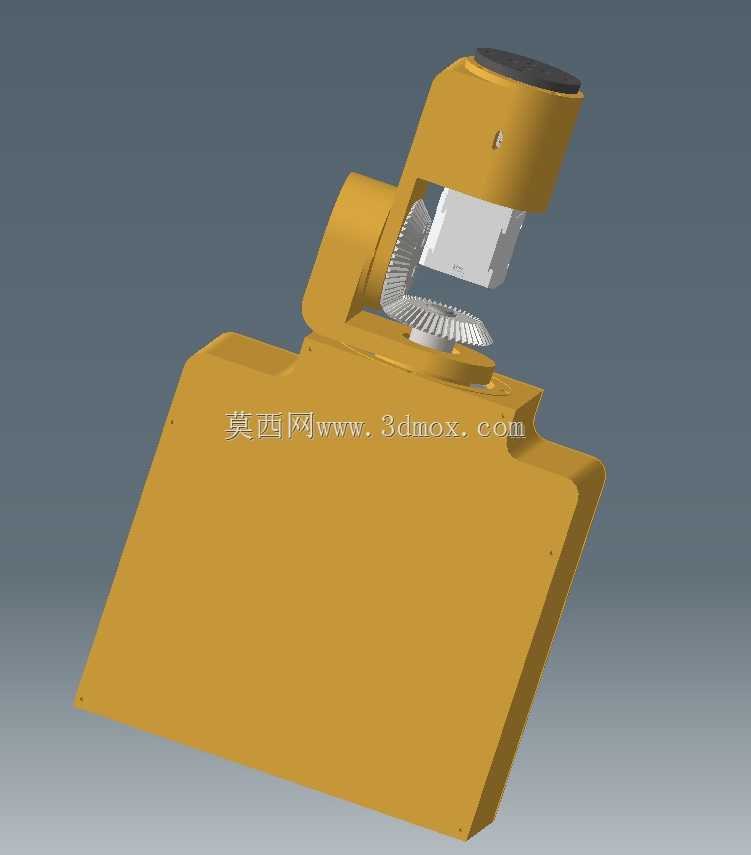

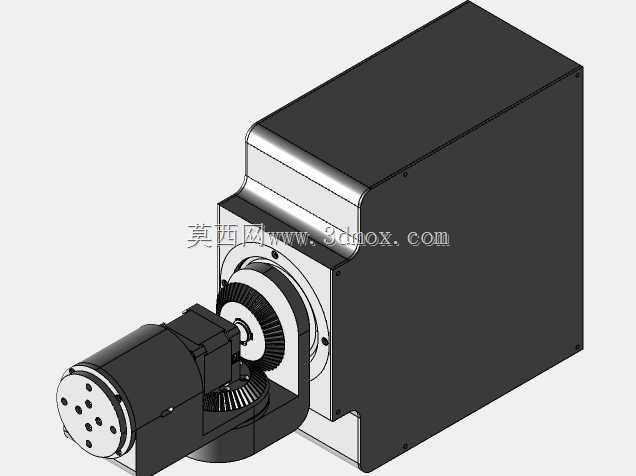

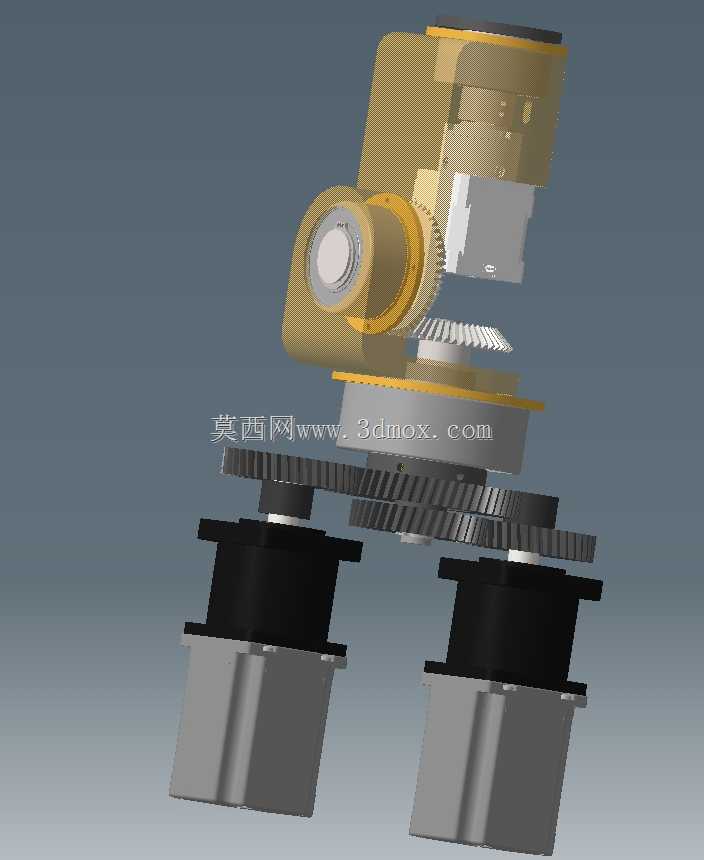

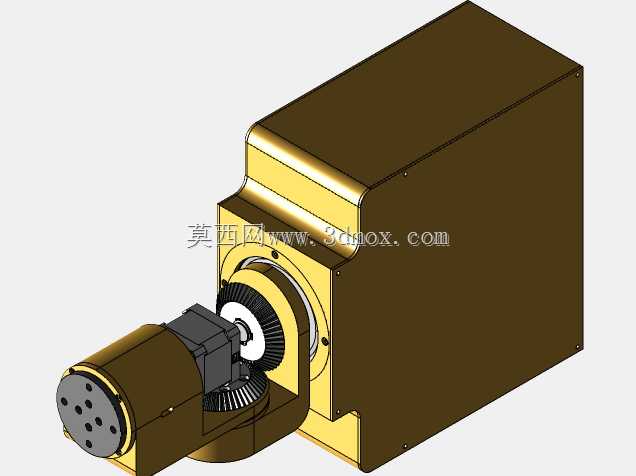

这套三自由度定位机构主要面向工业机器人末端执行器的姿态调整场景，常见于小型装配工作站、精密分拣工位以及实验室自动化采样设备中，用来替代传统串联关节腕部结构，在紧凑安装空间内实现末端工装的多维度角度偏转，满足工件姿态调整、作业方向切换的实际需求。从结构布局来看，整套机构采用双伺服电机后置的排布方式，将驱动元件集中安装在基座框架内部，通过多级圆柱齿轮、锥齿轮的啮合传动，分别输出三个独立的旋转自由度，既可以实现末端法兰的整体回转，也能完成两个正交方向的俯仰偏转，传动链的排布充分利用了框架内部的闲置空间，大幅压缩了腕部结构的径向尺寸，避免传统串联关节外伸尺寸过大带来的运动干涉问题。设计过程中优先考虑了安装边界的适配性，基座框架采用一体式铣削成型的框型结构，安装孔位统一排布在框架底部的安装面上，可直接对接标准工业机器人的小臂末端法兰，也可单独作为小型变位机构固定在工作台台面上，整体外轮廓没有突出的尖锐结构，运动过程中所有传动部件均被框架外壳包覆，不会与周边工装、待加工工件产生剐蹭。传动系统的设计充分考虑了负载匹配，末级锥齿轮采用大传动比啮合配置，可将伺服电机的高转速低扭矩输出转换为末端的低转速高扭矩输出，满足小型夹具、检测探头、点胶头等末端工装的驱动需求，齿轮啮合侧隙通过调整垫片进行补偿，保证定位过程中的重复精度，避免反向传动时的空程误差。实际应用中，这套机构可根据作业需求搭配不同的末端执行器，在3C产品精密装配场景下，可搭载真空吸嘴完成小型电子元件的角度对位；在生物实验自动化场景中，可搭载采样针完成不同角度的试剂加注作业；在轻工分拣场景中，可搭载柔性夹爪完成不规则工件的姿态调整后装箱。机构的走线通道预留于框架中心的中空位置，末端执行器的气管、线缆可从中空通道穿过，避免运动过程中线缆反复弯折造成的损耗，同时也让整体外观更加整洁，减少外部走线带来的积尘、干涉隐患。基座上的电机安装位采用定位止口设计，伺服电机装配时无需额外调整同轴度，直接通过止口定位后锁紧固定螺栓即可完成安装，后期维护更换驱动元件时也能快速拆装，不需要重新校准传动齿轮的啮合间隙，大幅降低现场运维的工作量。
