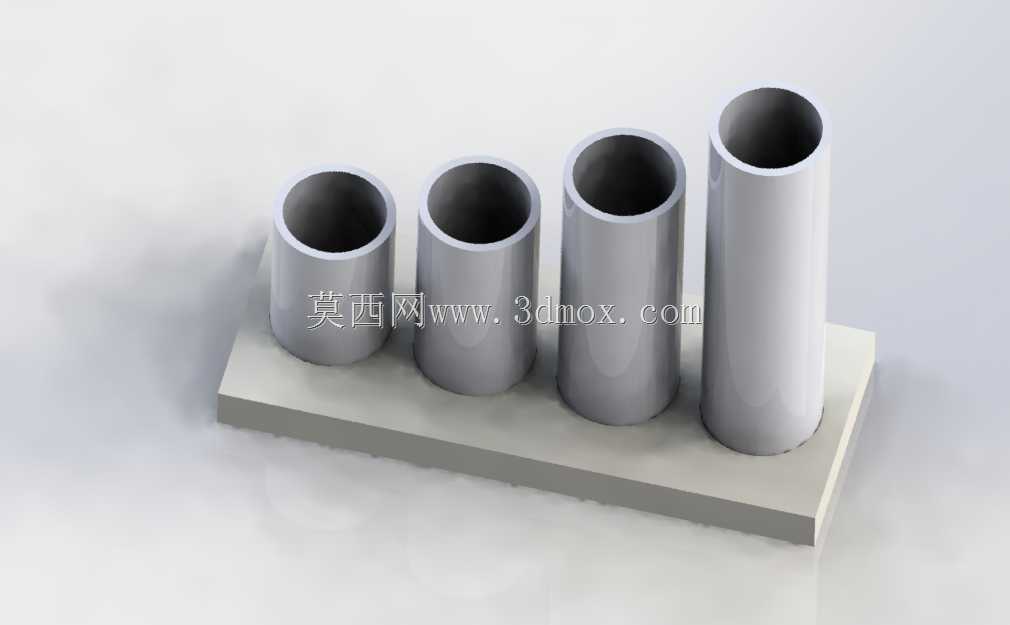

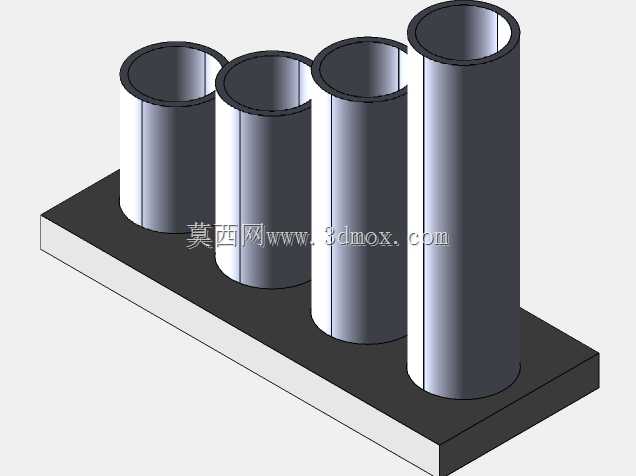

阶梯式多工位圆柱承载支座结构设计

这款阶梯式多工位圆柱承载支座，是面向工业生产中多工位同步定位、物料承载、工序流转场景开发的结构件，常见于小型零件装配工位、检测工装台、实验室样品放置台以及轻工生产线的物料缓存区域。在实际应用中，四个高度依次递增的圆柱套筒可分别承载不同规格的管状工件、棒料试样或者待装配的轴类零件，阶梯式的排布设计让操作人员无需弯腰或者抬手调整视线高度，就能快速取放对应工位的物料，大幅降低重复操作的疲劳感，同时也能避免不同工位的工件发生磕碰干涉。从功能特性来看，底部的矩形安装底板提供了稳定的支撑基础，底板上预留的安装孔位可以适配不同规格的工作台面，既可以通过螺栓直接固定在流水线台架上，也可以搭配脚轮做成移动式工位架。四个空心圆柱套筒采用等内径设计，可兼容直径匹配的各类棒状、管状工件，套筒内壁做了光滑过渡处理，不会刮伤工件表面，不同的高度差刚好适配不同工序的操作高度差，比如最低位可放置待加工毛坯，次低位放置半加工件，次高位放置待检测件，最高位放置成品件，整个操作流程符合人体工程学的动线设计。在设计思路上，这款结构优先考虑了结构的稳定性与实用性，底板采用加厚的平板结构，保证整体重心偏低，即使最高位的套筒放置较重工件也不会发生侧翻；套筒与底板的连接位置做了加强筋过渡处理，可承受长期的工件插拔冲击力，避免连接处出现断裂变形。外形尺寸方面，整体长度可适配常规1.2米宽度的工作台，宽度控制在300毫米以内，不会占用过多的台面操作空间，最高的套筒高度不超过400毫米，安装后不会遮挡操作人员的视线，也不会和台面上的其他设备产生干涉。套筒的内径可根据实际承载的工件直径做适配调整，壁厚预留了足够的加工余量，既可以做金属切削加工成型，也可以采用注塑工艺批量生产，适配不同的成本需求与应用场景。
