带方形安装法兰的轴孔连接固定座

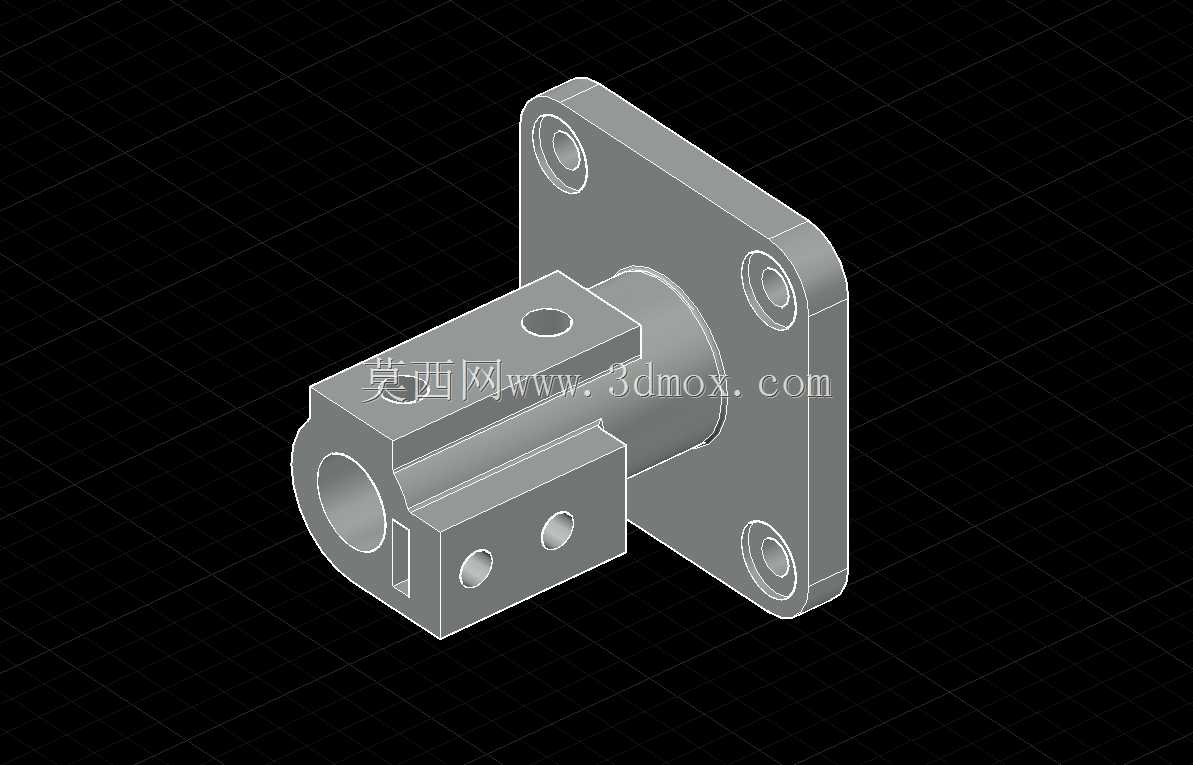

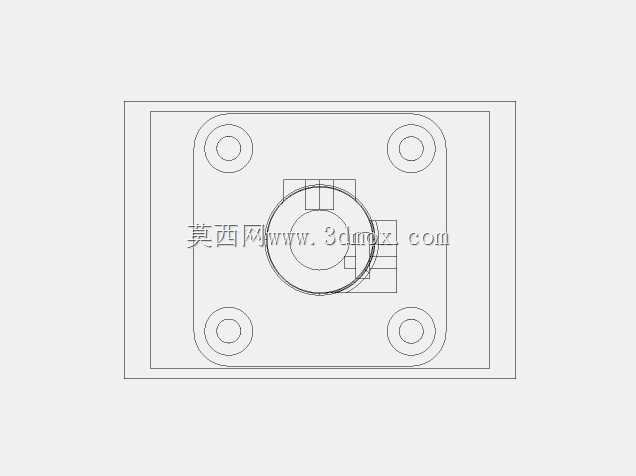

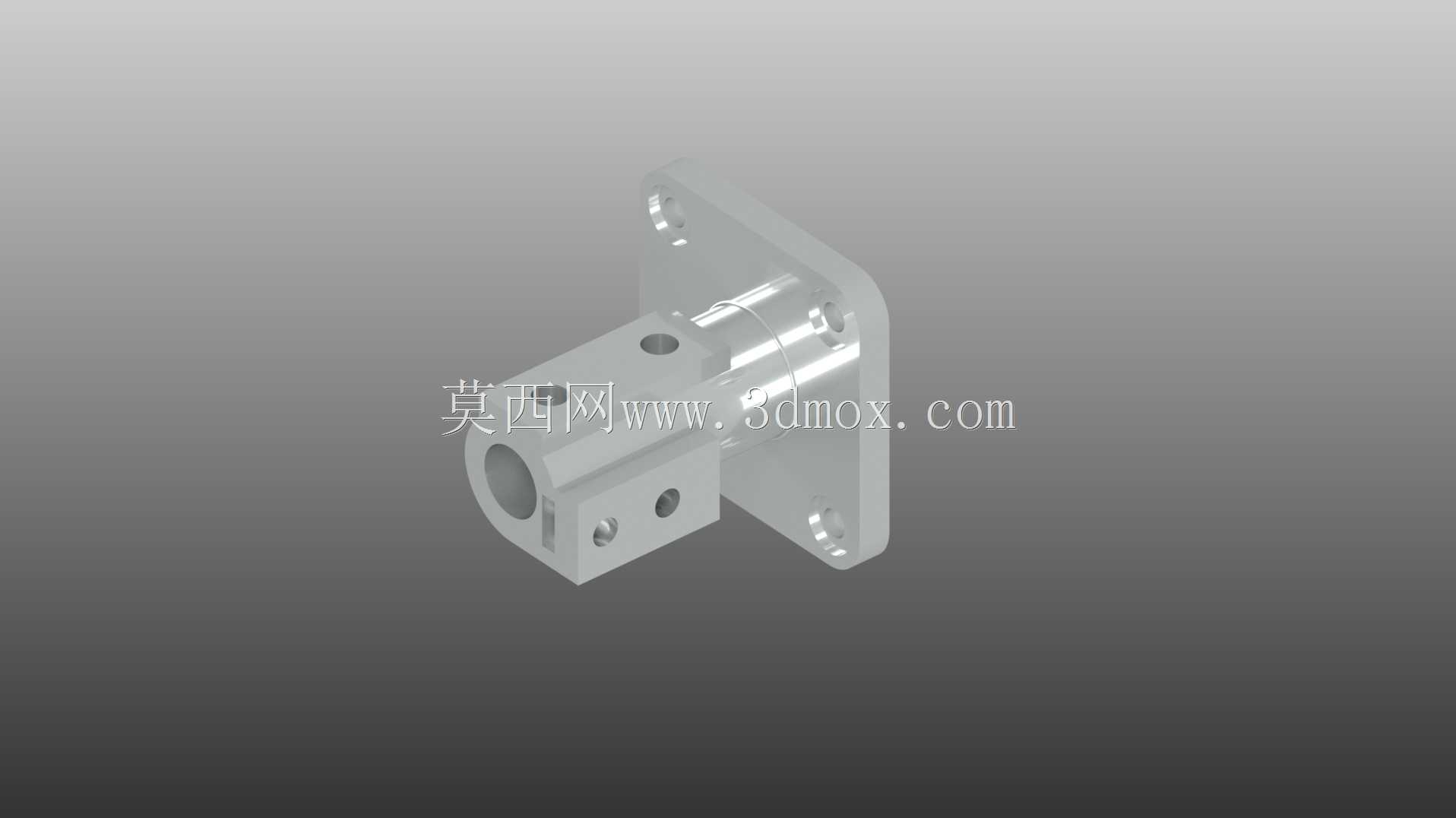

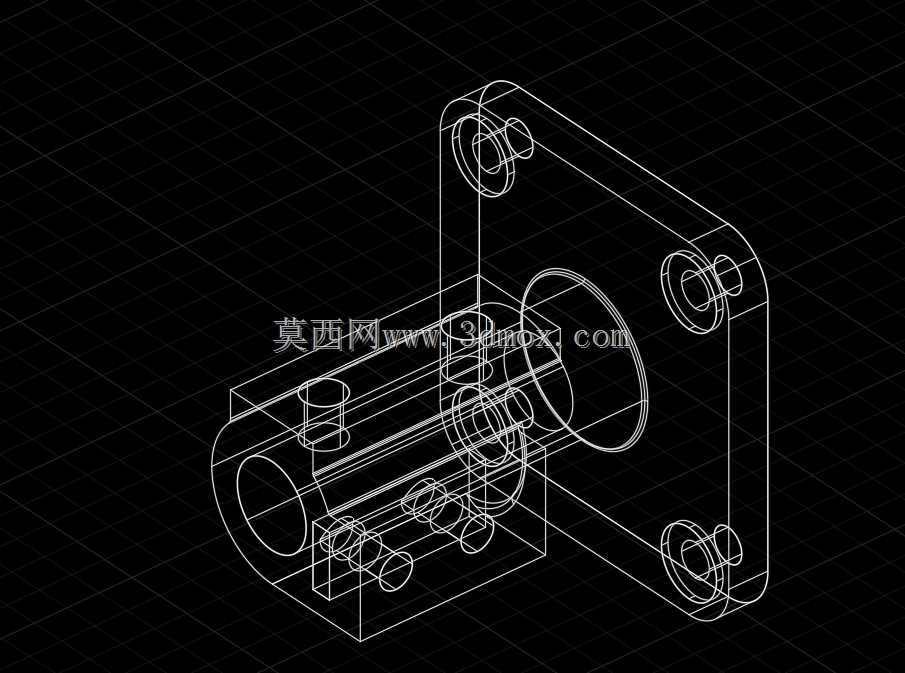

这款带方形安装法兰的轴孔连接固定座，是工业传动与支撑系统中十分常见的基础连接构件，广泛应用在轻工自动化生产线、小型输送设备、精密检测仪器、包装机械的动力传递环节中，主要承担轴类零件的径向定位、轴向支撑以及相邻功能组件的连接固定作用，能够有效抵消轴系运转过程中产生的径向窜动与小幅振动，保障传动链路的运行稳定性。从功能特性来看，该固定座采用一体化结构设计，主体为带贯通轴孔的块状基座，一侧延伸出方形安装法兰，法兰面预留四个对称分布的沉头安装孔，可通过螺栓快速与设备机架、安装面板实现紧固连接，安装后贴合度高，不易出现松动移位；基座本体上分布有多个不同规格的螺纹孔与定位销孔，既可以穿入紧定螺钉对插入轴孔的轴类零件进行锁止固定，也能通过销孔实现相邻功能附件的精准定位，避免装配后出现位置偏差，轴孔内壁做了精度适配设计，能够与对应直径的光轴、活塞杆、导杆实现间隙配合或过渡配合，满足不同传动场景的装配精度需求。在设计思路上，这款固定座优先兼顾了安装便捷性与结构刚性，方形法兰的设计相比圆形法兰拥有更大的支撑接触面积，在同等安装空间下能够提供更强的抗倾覆力矩，适合承受侧向负载的使用场景；基座部分的厚度与轴孔深度经过合理配比，既保证了对轴类零件的支撑长度，避免轴端受力后出现弯折变形，又尽可能控制了整体重量，减少不必要的材料占用；各个安装孔的位置排布充分考虑了装配操作空间，螺栓拧入、螺钉锁止的过程不会出现工具干涉问题，能够有效提升现场装配效率。从外形尺寸与安装边界来看，该固定座整体结构紧凑，方形法兰的边长与基座的轴向长度适配多数小型设备的安装空间，法兰上的沉头孔可适配对应规格的内六角螺栓，安装后螺栓头部完全沉入孔内，不会额外占用外部空间；轴孔的中心高度与法兰安装面保持固定垂直公差，能够保障安装后轴系的同轴度要求，基座侧面的螺纹孔深度满足锁止螺钉的啮合长度要求，即便在设备长期运行产生小幅振动的情况下，也能保持可靠的锁止力，不会出现螺钉松脱导致轴件移位的问题，整体结构能够适配多数常规工业环境下的连续使用需求。
