环形多模块组合式反应装置结构设计

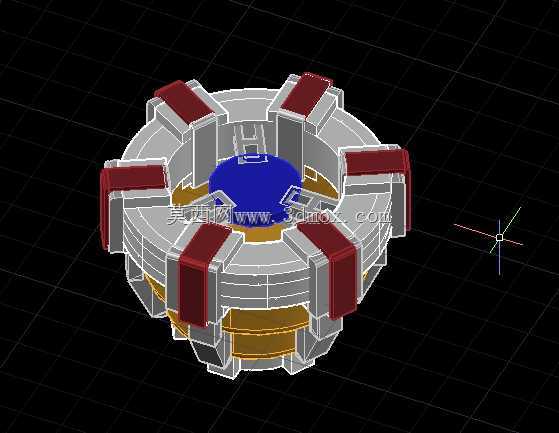

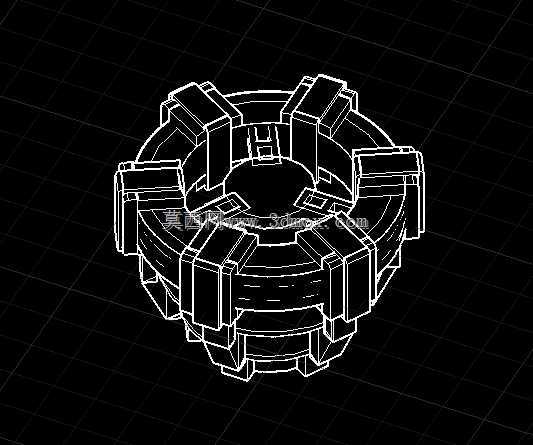

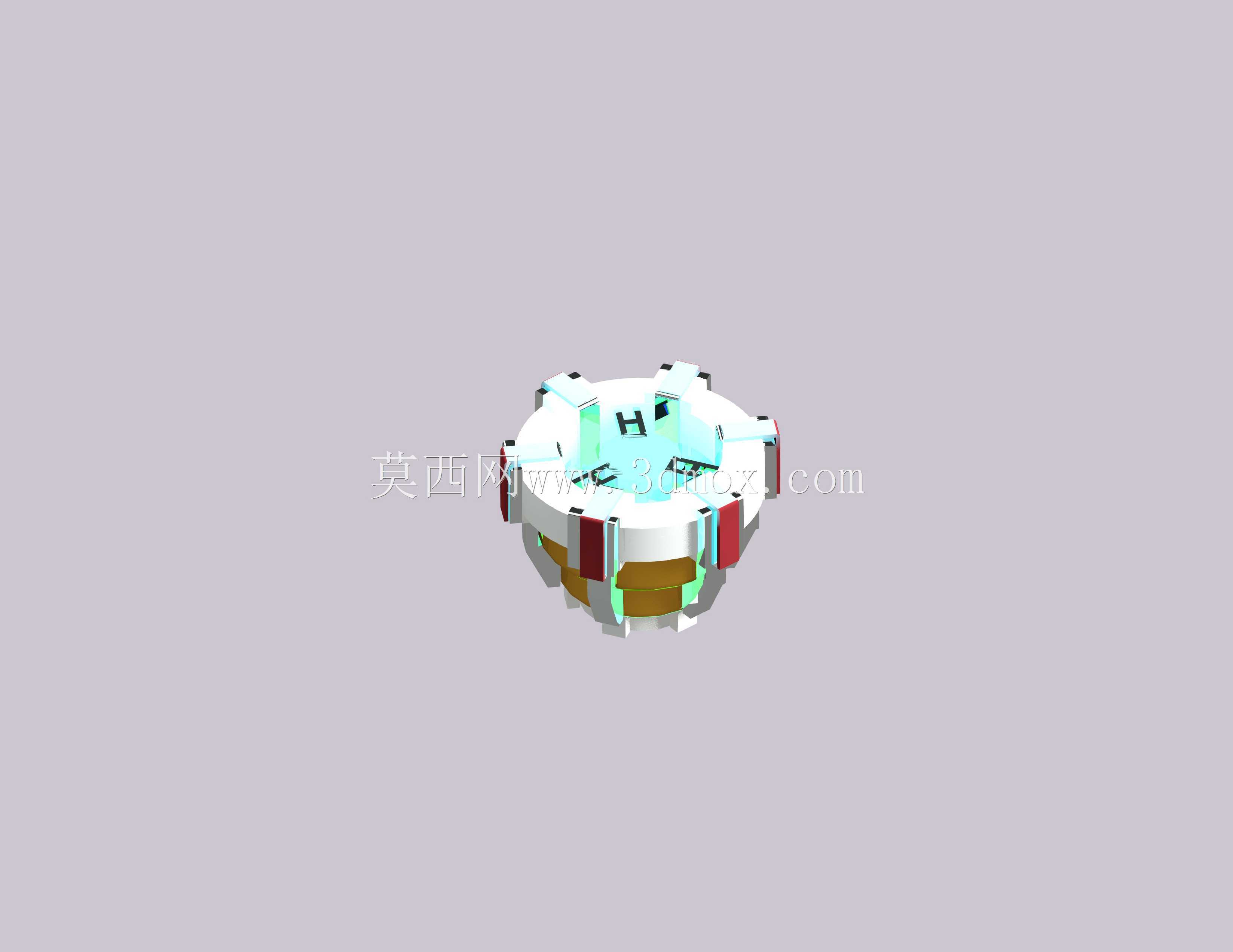

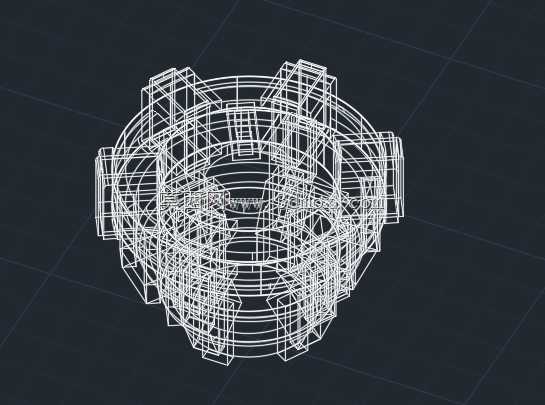

　　在化工、能源转换以及特种动力试验场景中，这类环形多模块组合的反应装置，常作为核心功能单元承担介质反应、能量交换的作用，区别于传统立式反应釜的单腔体结构，该装置采用周向均布的模块化设计思路，能够在有限的安装空间内拓展反应接触面积，同时实现多组反应单元的独立管控与协同作业。从结构布局来看，整体采用同轴环形设计，中心区域设置核心反应腔体，周向均匀分布六组独立的功能模块，模块与中心腔体之间通过环形流道实现介质连通，每个周向模块都预留了独立的介质接入与引出接口，可根据实际工艺需求切换进料、出料、测温、测压等不同功能，无需对整体结构进行大规模改造即可适配不同的反应工艺流程。设计过程中优先考虑了装配与维护的便捷性，

　　周向模块与主体基座之间采用定位止口加紧固件的连接方式，定位止口的配合公差选用H7/h6的间隙配合等级，既能够保证装配时的定位精度，避免模块安装错位导致流道对接偏差，又能在设备维护时快速拆卸单个模块，无需拆解整个装置即可完成易损件更换与内部清理，大幅降低了设备运维的时间成本。外形尺寸方面，整体结构的径向最大尺寸控制在适配常规工业管道安装的边界范围内，轴向高度根据反应容积需求做了分层设计，底部预留了标准法兰安装接口，可直接与现有工业管廊、设备支架的安装位匹配，无需额外设计过渡连接工装，安装时的重心与安装法兰中心同轴，能够有效降低设备运行时的振动偏移，提升长期运行的结构稳定性。从功能特性来看，中心腔体采用圆弧过渡的内壁设计，

　　避免了直角结构带来的介质残留死角，能够减少反应过程中的介质挂壁与积料问题，降低不同批次反应的交叉污染风险；周向模块外侧设置了加厚的防护结构，能够承受反应过程中产生的局部压力波动，模块内部的流道采用等截面设计，保证介质在各模块内的流速均匀，避免因流速差异导致的反应程度不一致问题。在实际应用场景中，这类结构既可以用于小批量特种化工介质的连续反应作业，通过周向模块的不同功能组合实现多步反应的集成化处理，减少介质在不同设备间转运的损耗与污染风险；也可以作为动力系统的能量转换核心单元，通过环形结构的对称布局平衡运行时的周向受力，降低设备高速运转时的振动噪声。结构设计阶段还充分考虑了不同工况的适配性，主体基座的分层结构可根据反应压力、

　　温度的需求调整壁厚，周向模块的内部结构也可根据介质特性更换衬层材质，无需改动整体外部安装尺寸即可实现不同工况的适配，对于设备升级改造场景而言，能够直接替换原有同安装尺寸的反应单元，大幅降低改造的工程量与成本。流道设计上，中心腔体与周向模块的连接位置采用了渐扩式流道结构，能够减少介质转向时的阻力损失，提升介质输送效率，同时在每个模块的接入位置设置了可更换的节流嵌件，可根据工艺需求调整各模块的介质流量，实现反应过程的精准管控。外部结构的棱角位置均做了倒圆角处理，既能够减少应力集中，提升结构的疲劳强度，也能避免安装维护过程中尖锐棱角带来的操作安全隐患。整体结构的对称度设计严格控制在0.02mm以内，保证设备运行时的动平衡性能，即使在带压连续运行的工况下，也能保持稳定的运行状态，减少因结构不对称带来的密封件磨损问题，延长设备密封系统的使用寿命。
