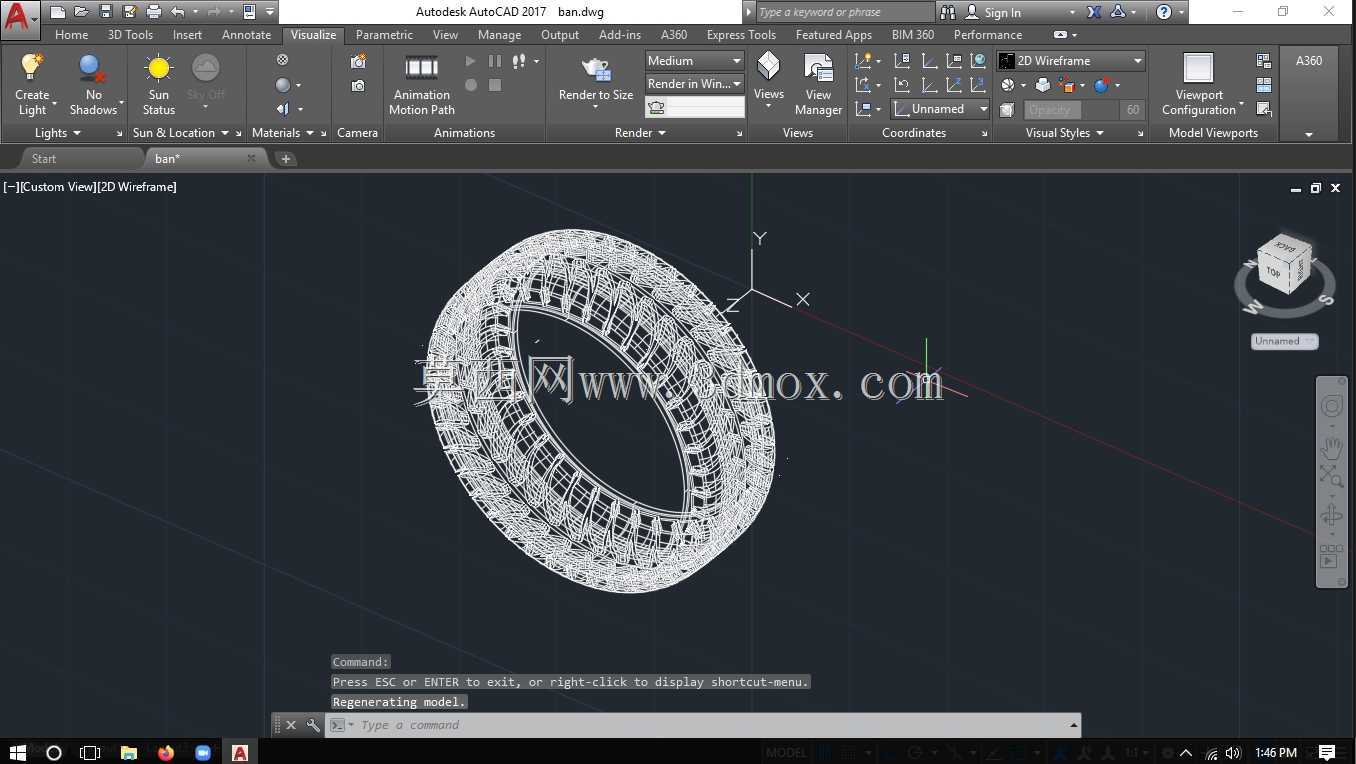

在整车行走系统的部件开发流程里,轮胎是直接决定整车操稳、制动、NVH表现的核心接地部件,不同于底盘硬连接的金属构件,橡胶材质的轮胎需要同时兼顾承载、缓冲、抓地、耐磨多重需求,建模过程中需要把实际装车的各类边界约束全部纳入考量,不能只做外观曲面的堆砌。日常做底盘总布置校核的时候,轮胎的外轮廓尺寸是轮包空间设计的核心依据,不同轮辋直径、不同扁平比的轮胎,在满载跳动、转向极限工况下的扫掠空间,直接决定了翼子板内衬、轮罩护板、转向拉杆周边的安全间隙,要是建模时忽略了胎侧在额定载荷下的形变量,后期实车装配很容易出现轮胎与周边件干涉的问题,尤其是带大转向角的乘用车,转向时轮胎的侧偏形变、胎壁的挤压变形都要在数模里预留足够的余量。

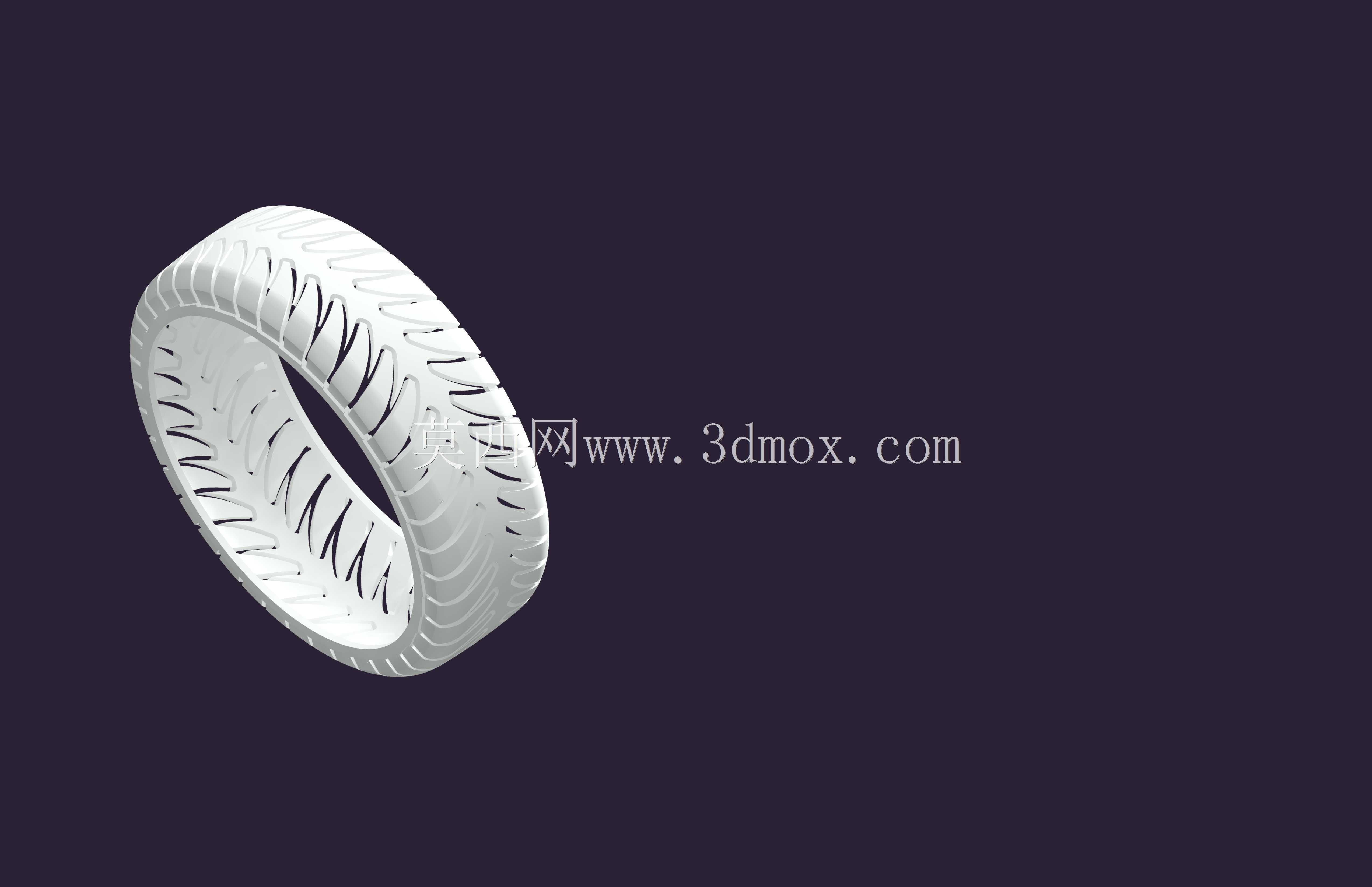

胎面花纹的设计不是为了视觉效果,不同的花纹排布对应不同的使用场景:纵向主沟槽负责快速排走路面积水,避免高速行驶时出现水滑现象;横向的花纹块边缘负责切割水膜、提升干湿地的制动抓地力;细密的钢片沟槽则能在低温或者冰雪路面增加接地面积的咬合度,建模时每一条沟槽的深度、角度、花纹块的节距排布,都要和实际硫化成型后的成品保持一致,不然做CFD排水仿真、接地压力分布仿真的时候,数模和实物的偏差会直接导致仿真结果完全失效。胎圈部分的结构是轮胎和轮辋配合的核心区域,建模时要严格匹配轮辋的座圈直径、胎圈座的锥度,保证充气后胎圈能紧密贴合在轮辋边缘,不会在高速转动或者大侧向力工况下出现脱圈风险;胎侧的曲面弧度也要对应实际的橡胶层厚度分布,
胎侧是轮胎形变的主要区域,过厚的胎侧会降低行驶舒适性、增加滚动阻力,过薄则会降低胎侧抗冲击能力,遇到路面坑洼时容易出现鼓包破损。做轮胎数模的时候还要考虑不同工况下的形态变化:静止满载时胎面接地部分会被压平,形成固定形状的接地印痕,接地印痕的长、宽、压力分布直接影响轮胎的耐磨寿命和抓地性能;高速转动时轮胎会在离心力作用下出现外径膨胀,胎面的接地宽度也会发生变化,这些形变特征在做整车动力学仿真、轮端振动分析的时候都需要数模提供准确的几何基础。很多刚接触结构设计的工程师容易把轮胎当成标准件直接调用通用模型,实际上不同定位的车型轮胎结构差异极大:偏向舒适的家用车轮胎胎侧偏软、花纹块细碎,用来过滤路面细碎振动;偏向运动的性能车轮胎胎侧偏硬、

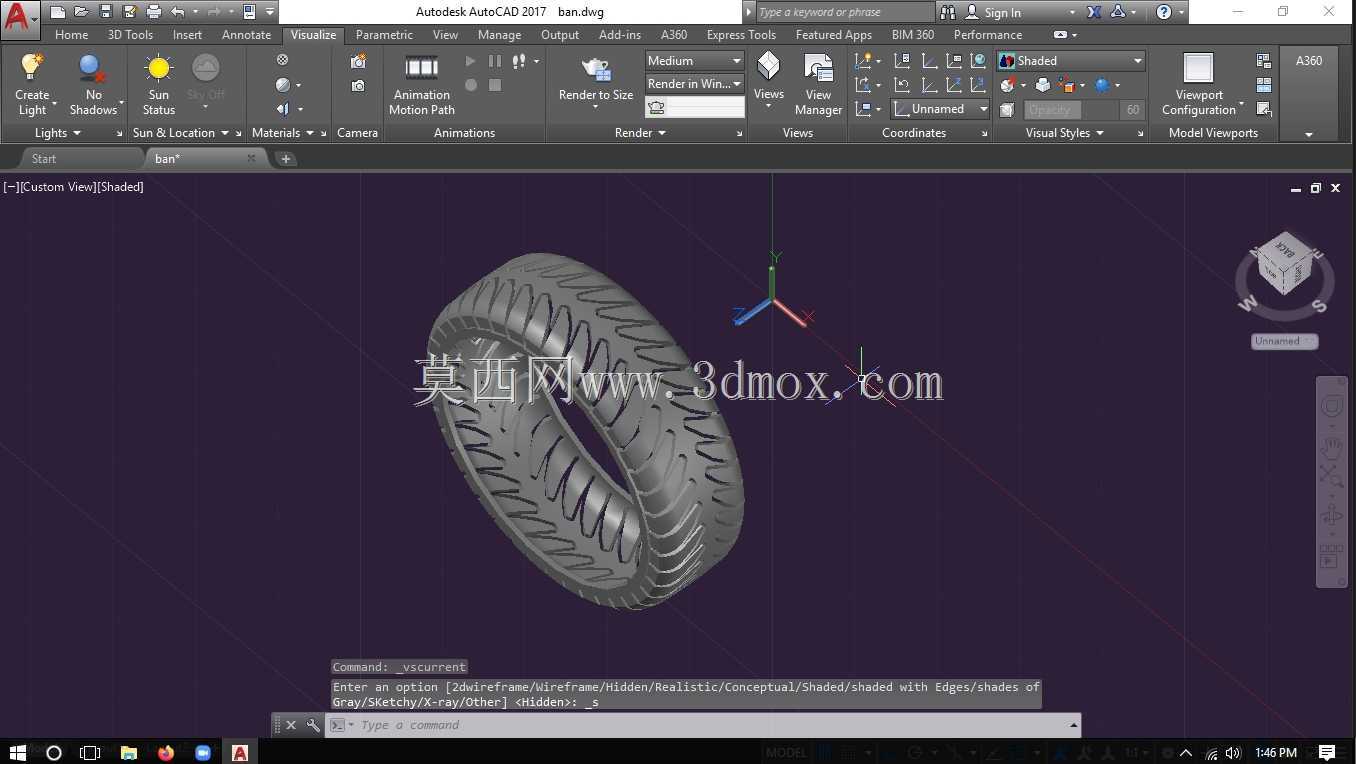

花纹块更大更连续,用来提升转向响应速度和侧向支撑力;越野车型的轮胎花纹块更深、沟槽更宽,用来在非铺装路面增加抓地力、排走泥沙碎石。建模过程中胎面的节距排布还要做错位处理,避免相同节距的花纹块在转动时产生固定频率的共振噪音,这部分的曲面排布需要反复调整,保证每一圈的花纹节距都有差异,打散行驶时的噪音频率,提升整车的NVH表现。另外轮胎的安装边界还要考虑气门嘴的预留位置、动平衡配重块的安装空间,以及和刹车卡钳、防尘罩之间的安全间隙,尤其是大尺寸刹车卡钳的车型,轮胎内侧的轮廓曲面要预留足够的避让空间,不能在轮胎转动时和卡钳、刹车盘发生刮蹭。整个轮胎的曲面建模要保证旋转对称的精度,胎面、胎侧、胎圈的过渡曲面要保证G2连续,不然在做渲染或者有限元网格划分的时候,容易出现网格畸变、曲面破面的问题,影响后续仿真和装配校核的效率。
- 上一篇:临街商铺建筑与配套奥迪轿车场景建模
- 下一篇:F1赛事主题钥匙挂饰徽标结构设计
- 全部评论(0)
- 模板大小: 5.22 MB
- 售价:5金币
- 下载次数: 17
- 系统要求: AutoCAD,Rendering
- 软件分类: 汽车类
