内燃机核心往复运动活塞结构设计

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载构件，日常接触的车用汽油机、柴油机，小型通用汽油机，甚至部分空压机、往复泵的动力端，都依赖这类构件完成介质压力与机械动能的转换。做这个结构的三维设计时，最先要锚定的是安装边界，也就是对应缸套的内径尺寸，活塞裙部的设计要兼顾热态膨胀间隙与冷态导向稳定性，不能出现冷启动敲缸、热态拉缸的问题，裙部的型线通常会做中凸变椭圆处理，适配工作状态下的热变形与侧压力分布，避免局部接触应力过大造成异常磨损。

　　活塞头部的环槽设计是密封功能的核心载体，气环槽的数量、宽度、槽侧平面度直接决定燃烧室的密封效果，第一道环槽因为直接接触高温燃气，通常要预留更大的热膨胀间隙，环槽的倒角设计还要兼顾活塞环的安装便利性与工作时的回油通路，油环槽的回油孔位置要避开活塞销座的加强筋区域，避免回油路径被结构加强特征阻断，造成机油上窜进入燃烧室。活塞销座的位置设计要考虑活塞销的偏置量，合理的偏置可以缓解活塞换向时的敲击噪声，销座内侧的过渡圆角要做足够大的圆滑处理，避免应力集中在交变载荷下造成销座开裂，销孔的尺寸公差要与活塞销、连杆小头衬套的公差匹配，保证工作状态下的浮动间隙合理，既不能因为间隙过大产生冲击，也不能因为间隙过小造成销子卡滞。

　　活塞顶部的形状要匹配燃烧室的设计需求，不同的燃烧系统对应不同的顶部凹坑或者凸顶结构，比如直喷柴油机的活塞顶部会有特定形状的ω型凹坑，用来组织进气涡流、让燃油与空气充分混合，汽油机的活塞顶部则会根据气门布置做出对应的避让坑，避免活塞运动到上止点时与进排气门发生碰撞。设计时还要考虑活塞的质量控制，在保证结构强度的前提下，尽量在非承载区域做减重处理，降低往复运动的惯性力，减少曲轴连杆机构的动载荷，这对高转速动力设备的振动控制尤为重要。

　　实际应用场景里，活塞的工作环境极其苛刻，顶部直接承受上千摄氏度的高温燃气冲击，做功瞬间的压力可以达到数兆帕到十几兆帕，同时还要以每秒十几米的速度在缸套内做高速往复运动，所以结构设计时的壁厚分布要兼顾散热与强度，活塞顶部的壁厚不能过薄，否则高温下容易变形烧蚀，也不能过厚造成质量过大、散热路径过长。裙部的承压面设计要考虑做功行程与压缩行程的侧压力方向差异，主承压面的面积要比次承压面更大，表面的微观结构设计还要利于润滑油膜的附着，降低摩擦损耗。

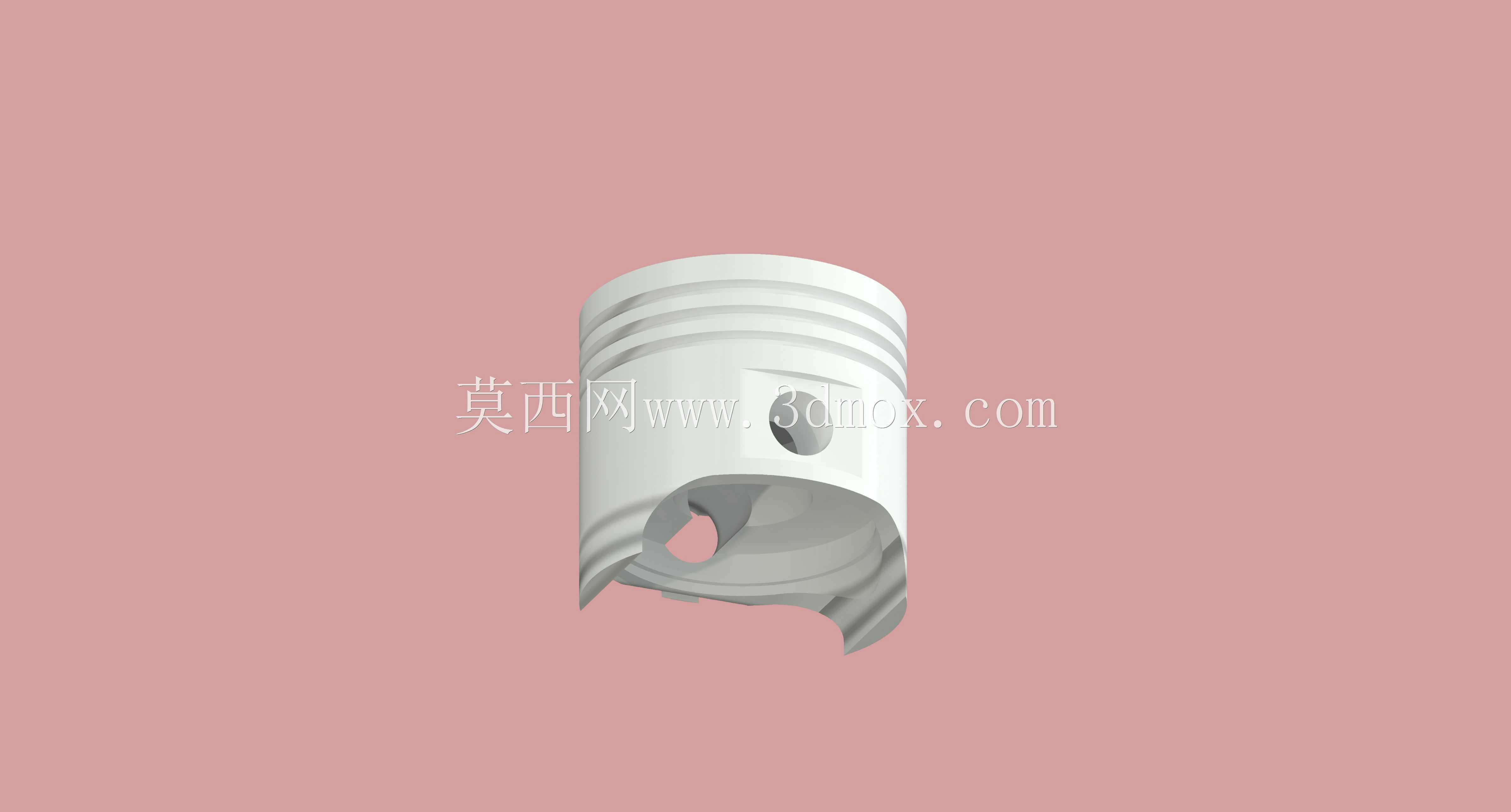

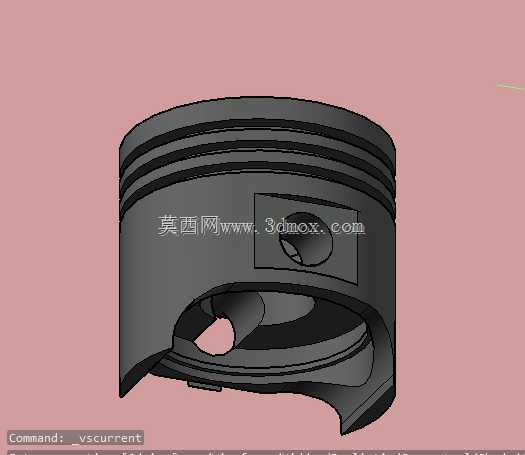

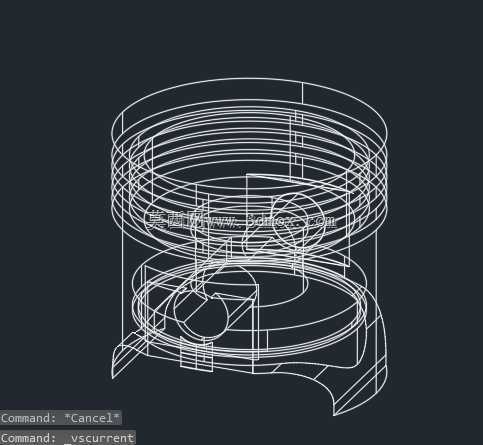

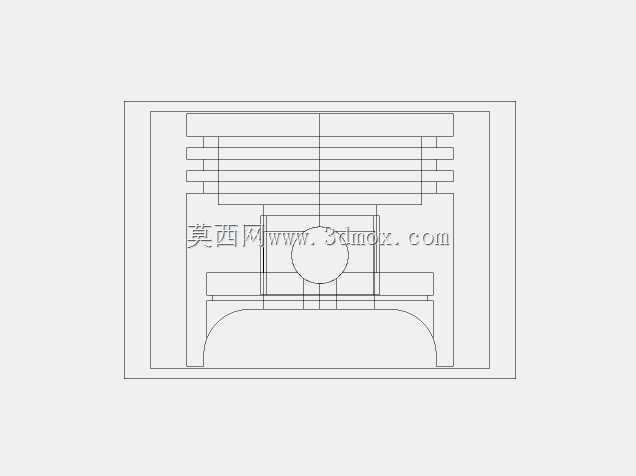

　　做三维建模的时候，要特别注意各个特征的过渡处理，所有的尖角位置都要做圆角过渡，尤其是环槽根部、销座与裙部的连接位置，这些位置是交变应力集中的高发区，过小的圆角会在循环载荷下萌生疲劳裂纹，最终导致活塞断裂失效。活塞的冷却油腔设计如果是内置油冷结构，还要考虑油腔的进出油口位置与连杆喷油嘴的对应关系，保证冷却机油能够顺利进入油腔带走热量，控制活塞整体的工作温度，避免第一道环槽温度过高造成活塞环卡滞、密封失效。

　　从安装适配的角度看，活塞的整体高度要匹配对应曲轴的连杆长度、行程参数，保证活塞运动到上止点时的余隙高度符合设计要求，余隙过小会造成活塞碰撞气缸盖，余隙过大会降低燃烧室的压缩比，影响动力输出效率。活塞环的安装槽位置要保证活塞运行到下止点时，活塞环不会脱出缸套的工作区域，避免活塞环卡滞断裂。销座的间距要与连杆小头的宽度匹配，两侧的卡环槽尺寸要对应标准的活塞销卡环，保证活塞销不会在工作中轴向窜动刮伤缸壁。
