内燃机传动用分体式连杆结构设计

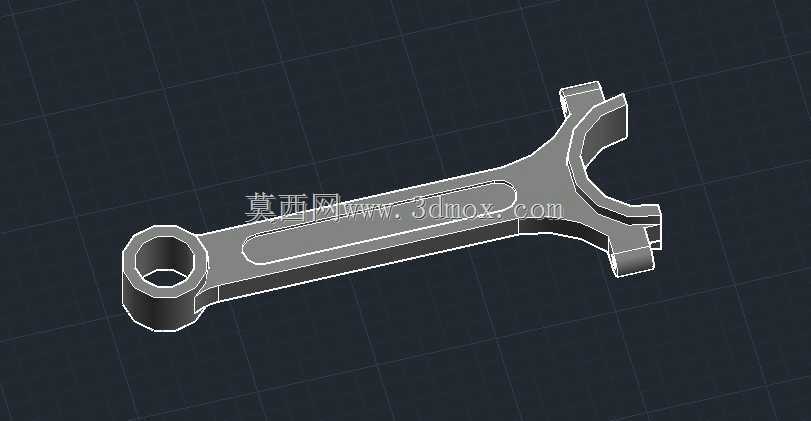

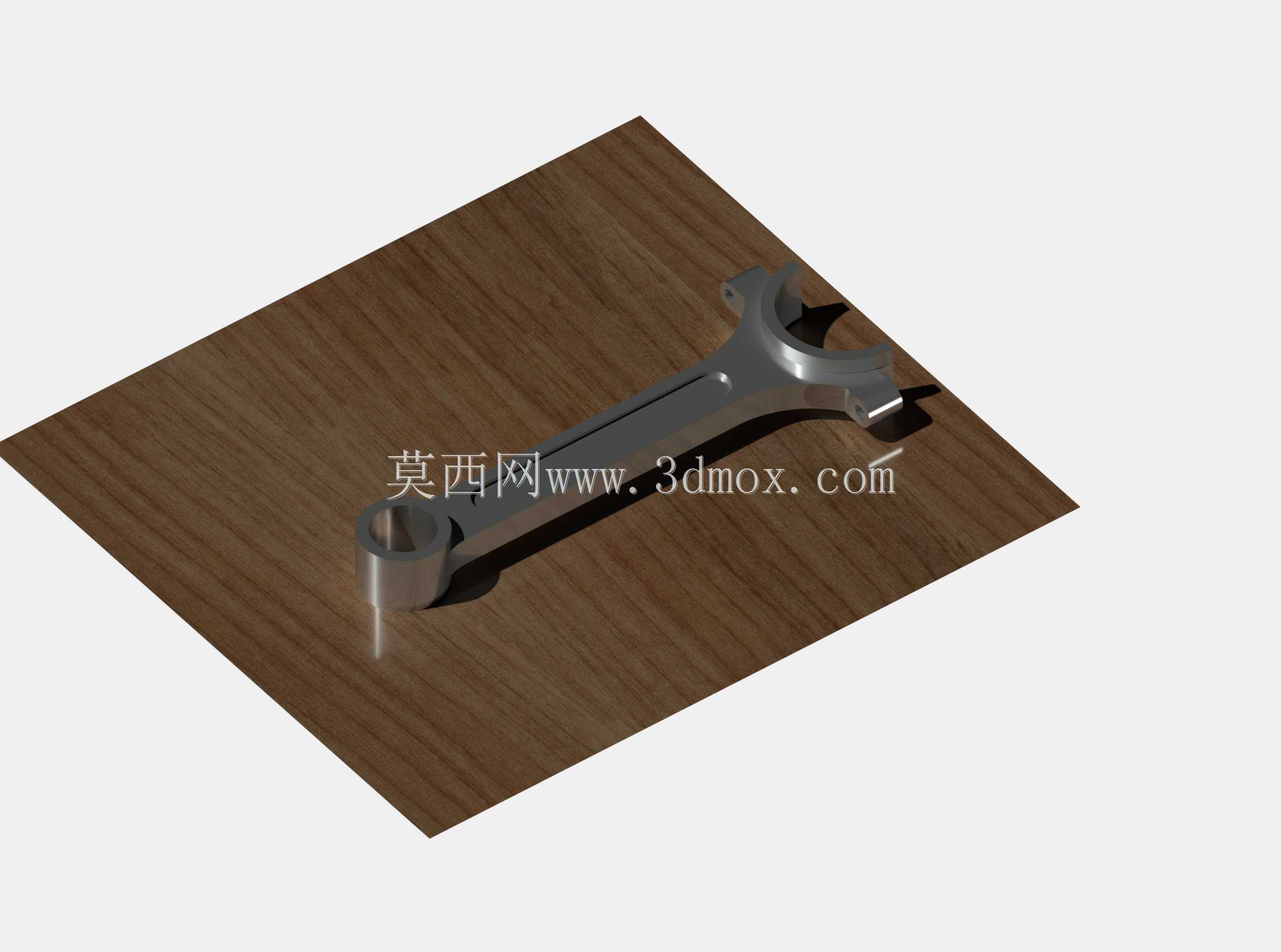

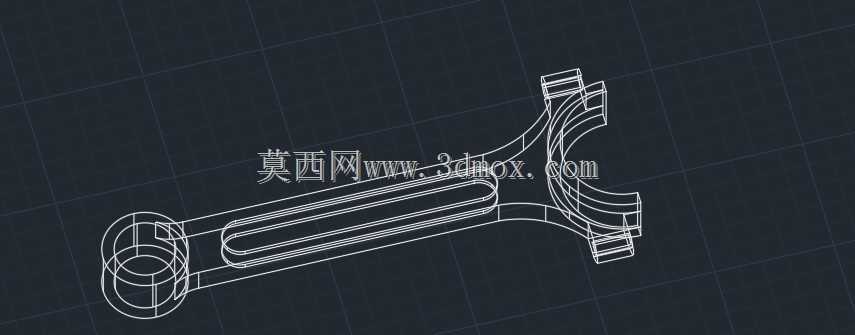

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力输出效率与整机运行寿命，广泛应用于车用内燃机、通用小型汽油机、柴油发电机组、空气压缩机等需要实现往复-旋转运动转换的设备场景中。这款连杆采用平切口分体式杆身设计，大头端配套轴瓦安装位，可直接扣合在曲轴曲柄销上，通过连杆螺栓实现上下盖的锁紧固定，小头端设置活塞销安装孔，可通过铜套与活塞销形成转动配合，完成动力的传递路径搭建。从结构设计逻辑来看，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下，尽可能削减了非受力区域的材料冗余，既降低了构件自身往复运动的惯性质量，也能在高转速工况下减少惯性力对曲轴轴承的冲击载荷。

　　设计过程中重点校核了大小头孔的同轴度公差，避免因安装错位导致的轴瓦偏磨、活塞销卡滞问题，大头端的结合面采用精加工平面定位，螺栓孔位置设置了定位沉台，保证装配后上下盖的错位量控制在微米级公差范围内，防止高速运转时出现连接松动。从安装边界来看，小头端孔径适配常规中小排量内燃机的活塞销尺寸，杆身长度匹配对应行程的曲柄半径，可保证活塞在上止点、下止点位置时的运动间隙符合设计要求，不会出现活塞碰撞气门、缸盖的干涉问题。大头端的轴瓦安装位预留了标准轴瓦的压紧余量，装配后轴瓦与连杆盖、杆身大头孔的过盈量符合行业通用规范，能够保证轴瓦在工作过程中不发生转动、轴向窜动。杆身表面过渡位置全部采用圆角过渡设计，避免应力集中导致的疲劳断裂问题，

　　尤其是大小头与杆身的衔接区域，通过大圆弧平滑过渡，可有效分散做功冲程瞬间的冲击载荷，提升构件的疲劳强度。在实际工况适配中，这款连杆可承受做功冲程燃气爆发带来的压应力，以及往复运动过程中产生的交变拉应力，杆身的刚度设计可避免高转速下出现弯曲变形，保证活塞在气缸内的运动轨迹始终与缸壁保持平行，减少活塞环的偏磨与气缸漏气问题。设计时还考虑了润滑路径的预留，大头端轴瓦位置设置了对应的油槽对位结构，可与曲轴油道对齐，让压力机油能够顺利进入轴瓦摩擦面形成油膜，同时部分机油可通过杆身内部预设的油道输送至小头端铜套位置，对活塞销与铜套的摩擦面进行润滑，减少干摩擦导致的零件磨损。从装配工艺角度，分体式大头设计无需穿过曲轴整体轴颈即可完成装配，

　　降低了发动机总装环节的操作难度，连杆螺栓采用预应力设计，装配时按照规定扭矩拧紧后可保证连接可靠性，在发动机全转速区间内都不会出现连接失效问题。这类连杆的结构尺寸经过多轮动力学仿真验证，往复运动质量与同缸径机型的配重设计匹配，可有效降低发动机运转时的一阶、二阶振动，提升整机运行的平顺性。
