六角头螺栓带螺母组合连接紧固件结构

　　在各类机械装配、钢结构搭建、机电设备组装的现场，螺纹连接副是出现频率最高的可拆卸紧固结构，这套六角头螺栓配六角螺母的组合，是目前工业领域应用覆盖面最广的紧固方案之一。从车间里的小型工装夹具拼装，到户外大型输送设备的机架拼接，再到民用设施的五金固定场景，这类紧固件都承担着部件间的锁紧定位作用，依靠螺纹副的自锁特性配合端面压紧力，让被连接件在承受振动、变载荷的工况下也能保持相对位置稳定，不会出现松脱移位的问题。

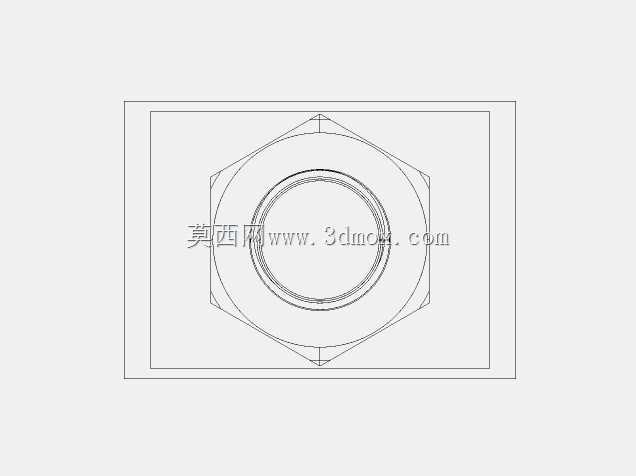

　　设计这类紧固件结构时，首先要匹配实际安装场景的载荷边界：螺栓杆部的光杆段直径要和被连接件的安装通孔预留合理间隙，既不能间隙过大导致装配后螺栓受剪时出现偏心弯折，也不能间隙过小造成穿装困难，尤其是多组螺栓并排布置的法兰连接面，孔位公差和杆径间隙的匹配直接影响现场装配效率。六角头的对边尺寸是按照通用扳手的操作空间设计的，不管是使用开口扳手、套筒还是电动扭矩工具，都能找到稳定的施力面，头部下端的承压面做了平整处理，锁紧时能和被连接件表面均匀贴合，不会因为局部压强过大压坏基材表面，也能避免锁紧时螺栓跟着螺母同步转动。配套的六角螺母厚度经过载荷校核，螺纹啮合长度满足对应强度等级的受力要求，不会出现螺纹滑牙的失效问题，螺母的承压面同样做了平面度处理，和螺栓头配合形成两端压紧的受力结构。

　　从安装边界来看，这类螺栓穿装时需要预留足够的扳手操作空间，头部侧和螺母侧都要留出扳手转动的避让距离，尤其是在狭窄的设备内部腔室布置这类紧固件时，要提前核算操作空间是否足够，避免装配时工具无法就位。螺纹段的长度要匹配被连接件的总厚度，锁紧后螺纹要露出螺母2-3个螺距，既保证螺纹啮合长度足够承受拉力，也不会因为螺纹伸出过长干涉其他运动部件，或是在设备运行过程中剐蹭周边管线。杆部的螺纹加工精度直接影响和螺母的配合顺畅度，牙型角的公差控制在标准范围内，装配时用手就能顺畅拧入螺母，不会出现卡滞、偏斜的问题，后期需要拆卸维护时也能顺利拧下，不会因为螺纹变形导致连接件报废。

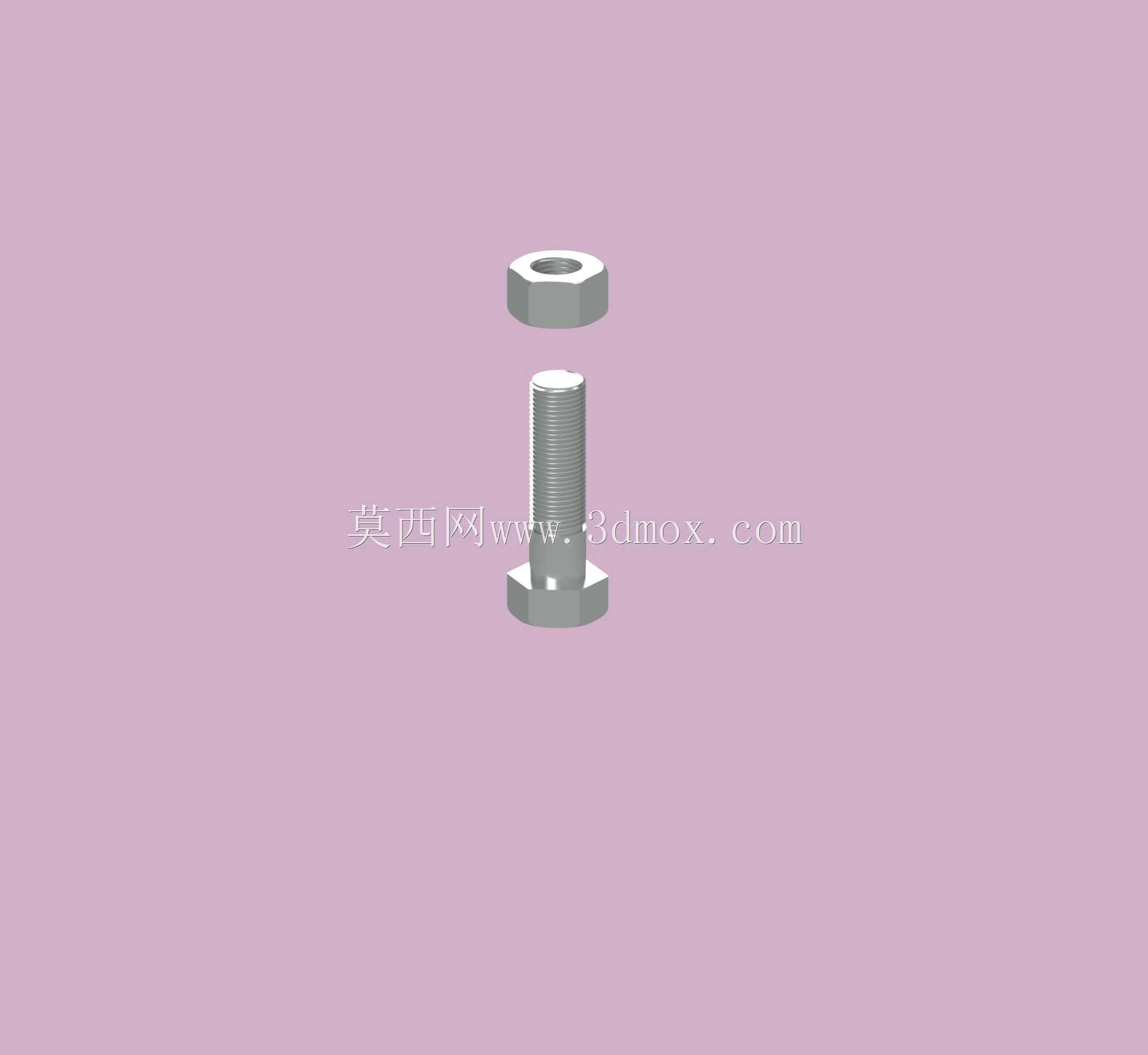

　　在不同的应用场景下，这套连接副的适配性也有差异：如果是用在有振动的设备上，比如破碎机、振动筛的机架连接，还可以配合弹簧垫圈或是防松垫片使用，依靠垫片的弹力补偿螺纹副在振动下出现的间隙，避免松脱；如果是用在有防腐要求的户外场景，表面处理层的厚度也要纳入尺寸核算范围，避免因为镀层过厚导致螺纹配合间隙过小，出现拧装困难的问题。建模时还原了螺栓头部的倒角、杆部螺纹的牙型细节、螺母的六角轮廓以及两端的承压面结构，能直接用于装配模拟、干涉检查，也可以用来做装配工艺的演示动画，帮助现场装配人员理解穿装顺序和锁紧要求，提前预判安装过程中可能出现的空间干涉问题，减少现场装配的返工率。
