桶装饮用水五加仑储水容器结构设计

　　日常饮用水配送场景中，这类五加仑储水桶是终端供水链路里的核心承载部件，从水厂灌装线、干线周转运输、终端饮水机适配全流程都要匹配对应的结构约束。做这个结构设计的时候，首先要捋清楚全链路的受力边界：灌装环节满水状态下整桶重量接近19kg，堆叠存储时最多要承受3层同规格满桶的纵向压力，运输过程中还要耐受路面颠簸带来的横向剪切力，瓶口位置要和饮水机的进水顶杆、聪明座做密封配合，不能出现渗漏或者配合松脱的问题。

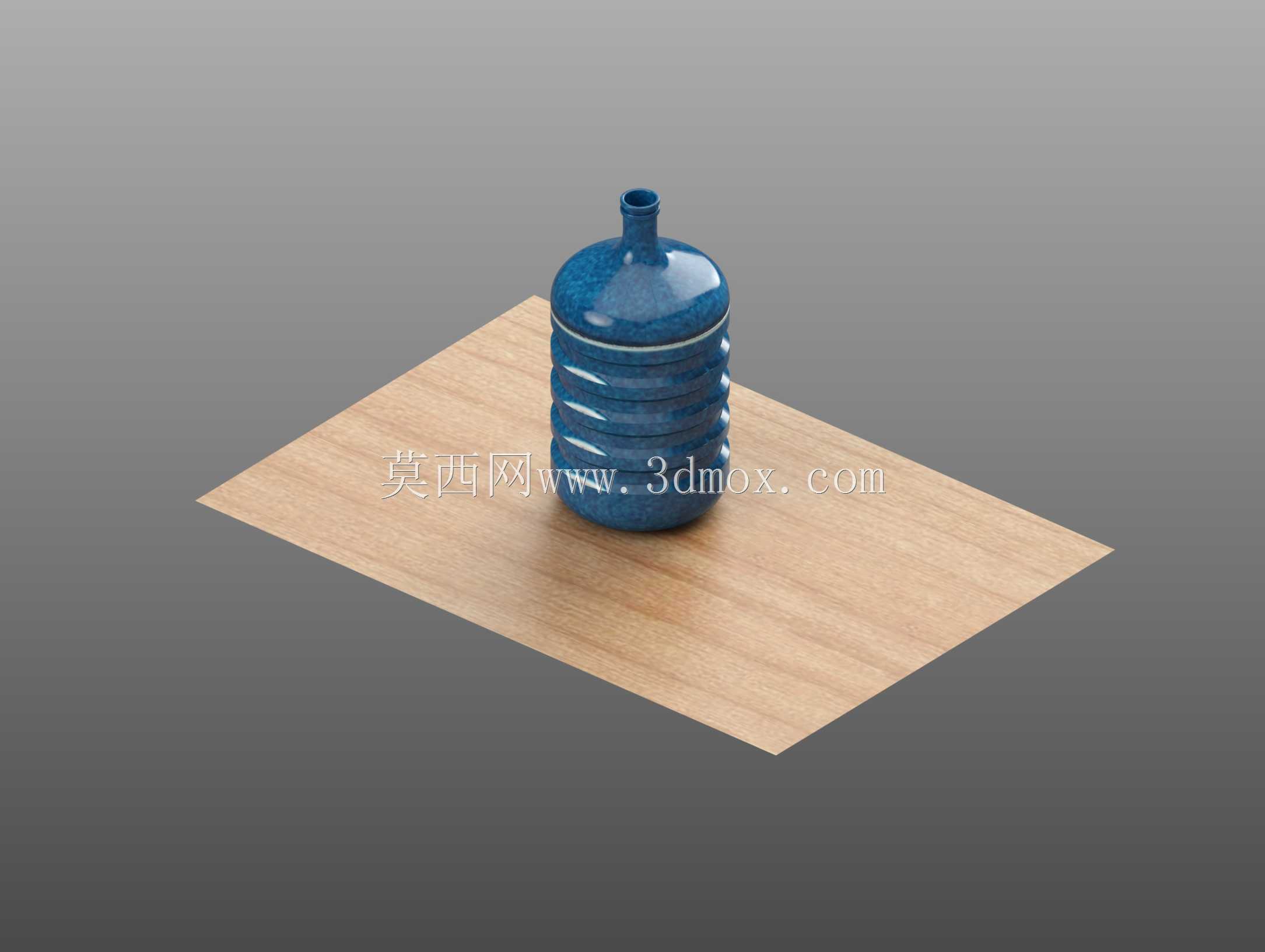

　　外形设计上，桶身主体做了多道环形加强筋结构，不是单纯的装饰性纹路，每道筋的凸起高度、过渡圆角都经过受力校核，空桶堆叠时筋位可以互相嵌合避免滑移，满桶承压时环形筋能把纵向载荷均匀分散到整个桶壁，避免局部应力集中导致的桶身鼓胀或者开裂。桶口位置做了缩径设计，颈部的壁厚比桶身平均壁厚厚1.2mm，专门适配标准饮水机聪明座的尺寸公差，瓶口的密封面做了0.3mm的凸台结构，和桶装水专用密封盖配合时能形成过盈密封，哪怕倒置安装在饮水机上，也不会出现沿瓶口渗漏水的问题。桶底做了内凹的球面结构，一方面是提升立式放置的稳定性，哪怕地面有1.5度以内的倾斜，桶身也不会侧翻，另一方面内凹结构可以在灌装、搬运过程中吸收部分冲击能量，避免桶底受撞击出现开裂。

　　实际应用里，这类容器要反复周转使用，正常工况下周转次数要超过50次，所以结构设计时还要考虑清洗环节的适配性：桶身内壁的所有过渡位置都做了R3以上的圆角，没有清洁死角，高压水枪冲洗时水流可以覆盖所有内壁区域，不会残留积水或者污渍。桶身的握持位置没有做额外的突出把手，而是靠上部环形筋的间距预留出手指握持的空间，搬运时手指可以卡入筋位间隙，既不会因为突出把手增加堆叠时的空间占用，也能保证搬运时的握持可靠性，不会出现手滑脱落的问题。

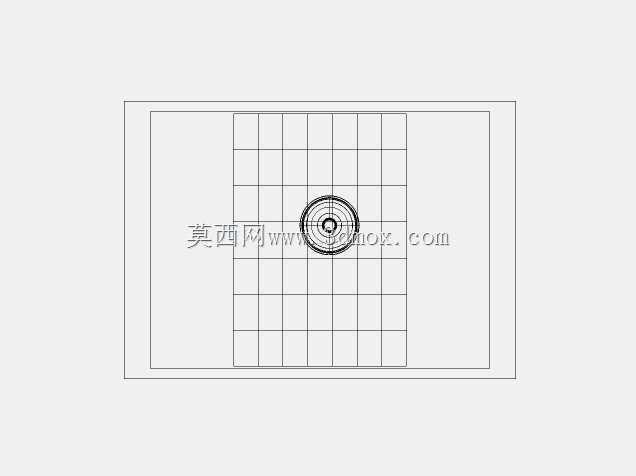

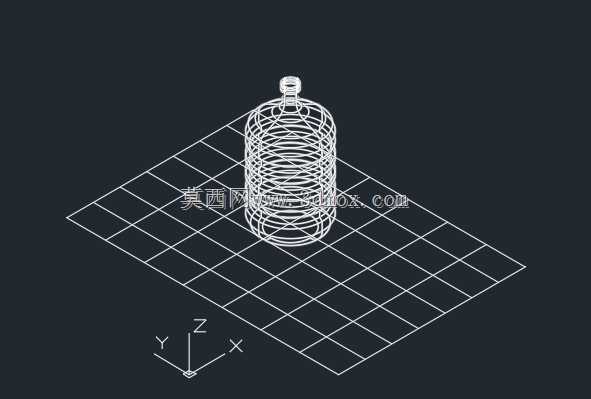

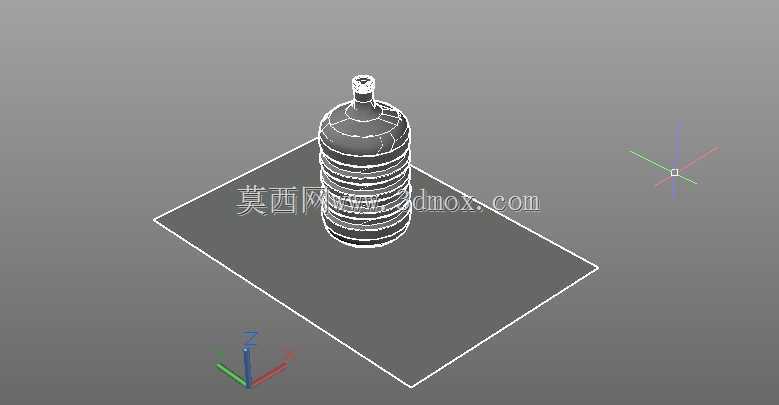

　　做三维结构建模的时候，要重点核对几个安装边界尺寸：首先是桶身最大外径，要匹配标准桶装水货架的格口尺寸，不能出现卡滞或者间隙过大导致的晃动；其次是桶口的外径、密封面高度，要和市面上主流的饮水机聪明座、灌装线旋盖头尺寸完全适配，公差控制在±0.2mm以内，不然会出现旋盖不严或者饮水机插装不到位的问题；还有桶身总高度，要适配饮水机上方的预留安装空间，保证插装后桶底和饮水机顶部留有足够的通风间隙，避免长期闷存导致桶底积灰发霉。另外还要考虑吹塑成型的工艺性，整个桶身的壁厚变化要做平滑过渡，不能出现壁厚突变的位置，不然吹塑过程中容易出现局部薄厚不均，影响整体结构强度，环形加强筋的拔模斜度控制在1.5度，方便成型后脱模，不会出现筋位拉伤的问题。

　　从结构验证的角度，这个模型的结构可以直接对接吹塑模具的设计，所有的圆角、壁厚、加强筋参数都符合食品级塑料容器的生产要求，不需要做额外的结构调整就可以进入模具开模环节。针对周转过程中常见的跌落场景，桶身下部的壁厚做了局部加厚处理，从1.2m高度自由跌落到水泥地面时，加厚区域可以吸收冲击能量，不会出现开裂漏液的问题。瓶口位置的螺纹结构（如果是螺纹密封款）或者卡合结构（压盖款）的尺寸，都匹配行业通用的密封盖标准，不需要单独开模做配套盖子，可以直接采购标准件使用，降低整体的生产配套成本。
