对夹式螺栓紧固管法兰连接结构

　　在化工流体输送、市政给排水、工业动力管网的现场施工场景里，管法兰是管路系统中实现管段可拆卸连接的核心承压部件，不同于焊接式的永久连接结构，法兰连接的形式可以在不破坏管路母材的前提下，快速完成管路分段拆装、阀门仪表串接、设备端口对接的作业需求，尤其适合后期需要定期检修、更换滤芯阀件、调整管路走向的工艺段。这类带周向螺栓紧固的对夹式管法兰，在设计阶段首先要匹配对应公称通径的管道外径，法兰内孔的加工公差需要和管道外壁的配合公差形成过渡配合，避免装配后出现同轴度偏差导致的管路应力集中，法兰端面的密封面粗糙度需要控制在合理区间，配合非金属垫片或者金属缠绕垫片使用时，才能在螺栓预紧力的作用下填满密封面微观间隙，阻断管内流体的渗漏路径。

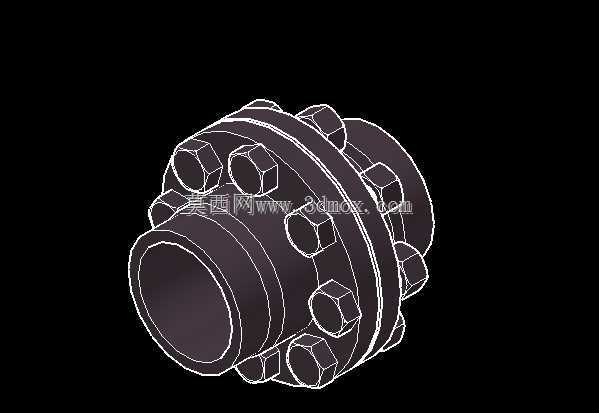

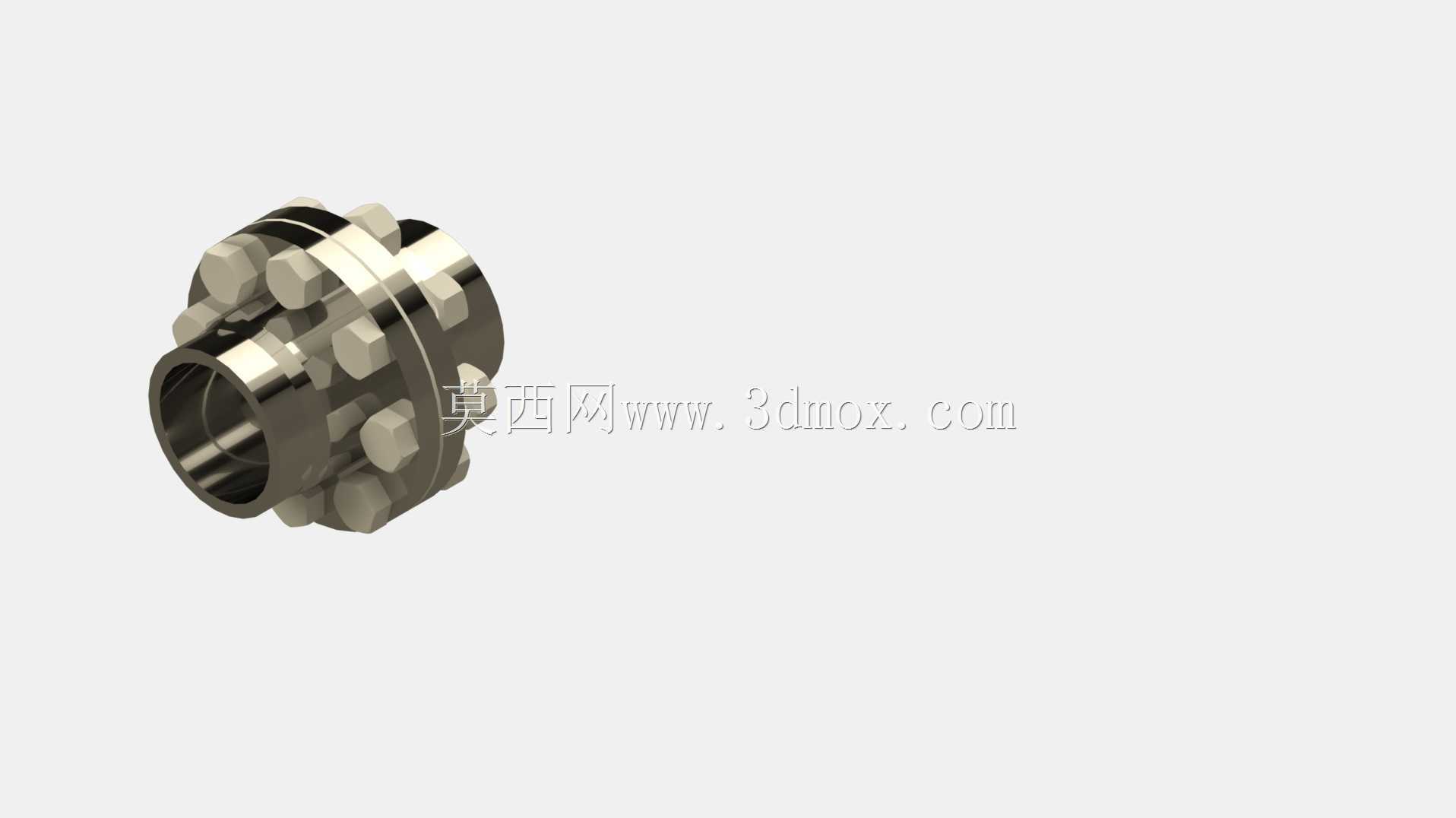

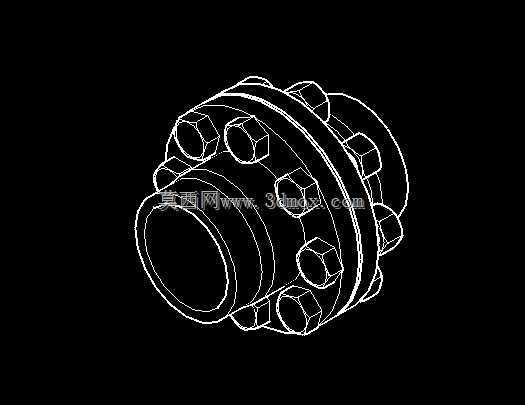

　　从结构布局来看，周向均匀分布的螺栓孔位需要严格按照等分圆周排布，每个螺栓的预紧力矩需要按照对角顺序逐步加载，避免单侧受力过大导致法兰面翘曲变形，实际选型过程中，法兰的额定压力等级必须匹配管路系统的最高工作压力，同时要考虑管内输送介质的腐蚀属性，选择对应材质的法兰本体与紧固件，比如输送酸碱介质的化工管路需要选用衬塑或者不锈钢材质法兰，高温蒸汽管路则需要选用耐高温的碳钢或者合金材质，搭配对应的高温密封垫片。在三维建模过程中，这类法兰的结构需要重点还原螺栓凸台的避让空间、法兰盘的厚度尺寸、密封面的凸台结构，以及螺栓螺母的装配位置关系，避免在后续管路装配仿真时出现干涉问题，法兰背面的管道焊接坡口角度也需要按照焊接工艺要求做准确还原，

　　方便现场焊接作业时保证焊脚高度符合承压标准。实际安装作业中，两片配对法兰的平行度偏差需要控制在允许范围内，不能通过强行拧紧螺栓的方式校正法兰错位，否则会导致螺栓长期受附加剪切力，在管路压力波动或者温度形变时出现螺栓断裂、密封失效的问题。法兰盘的外圆尺寸需要预留足够的扳手操作空间，确保现场安装时可以顺利完成螺栓的紧固作业，不会因为周边管路或者设备结构的遮挡，导致扳手无法到位影响预紧效果。对于不同压力等级的法兰，其螺栓孔的数量、螺栓直径、法兰盘厚度都会有对应的参数变化，建模时需要严格匹配对应标准的尺寸链，保证模型导入管路装配体后，可以和其他标准件、管路部件实现无错配装配，减少后续工程出图、BOM统计时的误差。

　　这类法兰结构除了应用在直管段对接场景，还广泛用于泵阀进出口、压力容器接口、换热设备端口的连接，是整个工业管路系统中通用性极强的基础连接部件，建模时还原的细节越贴近实际加工要求，后续用于施工模拟、装配培训、结构校核的参考价值就越高。
