带吊耳开槽盒式机械基础练习构件

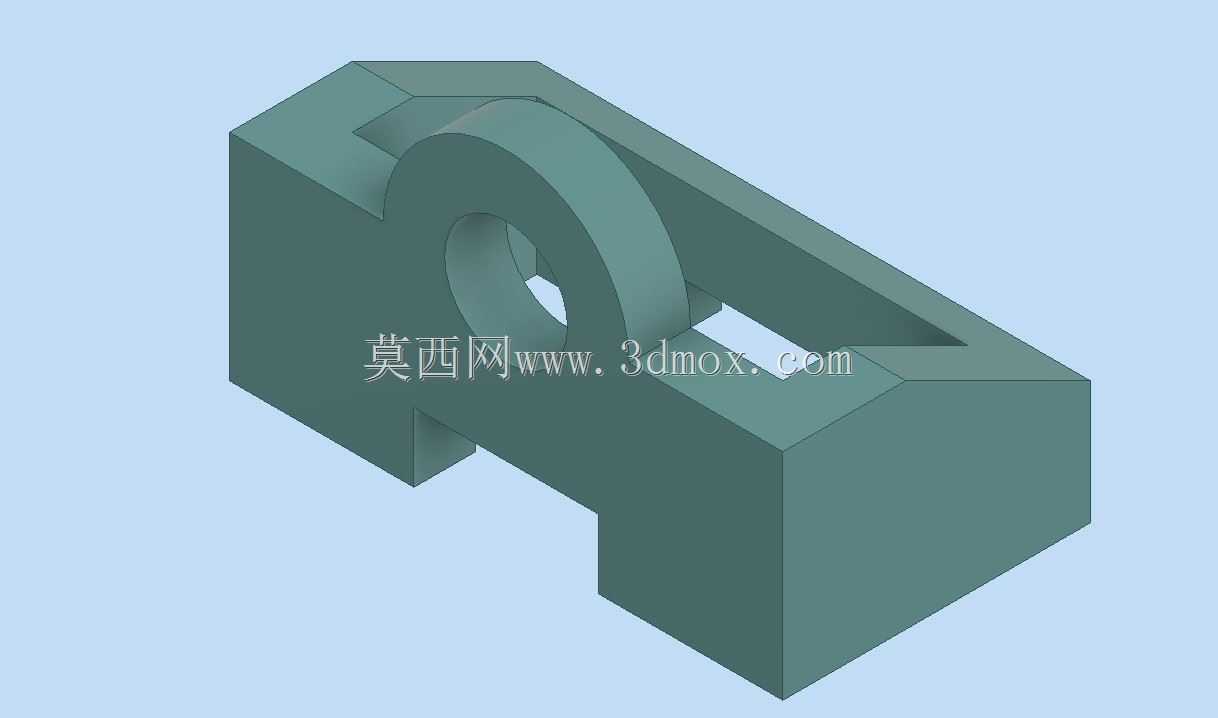

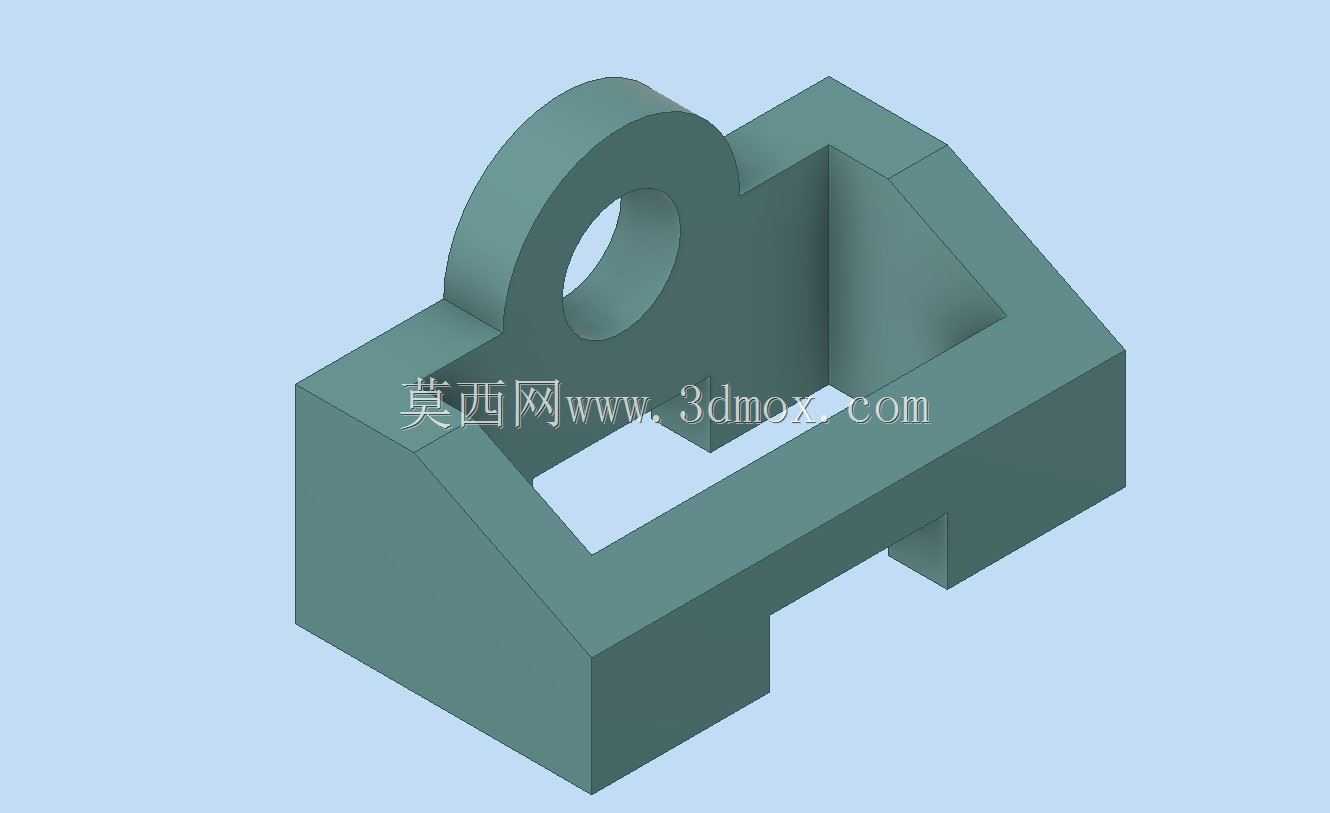

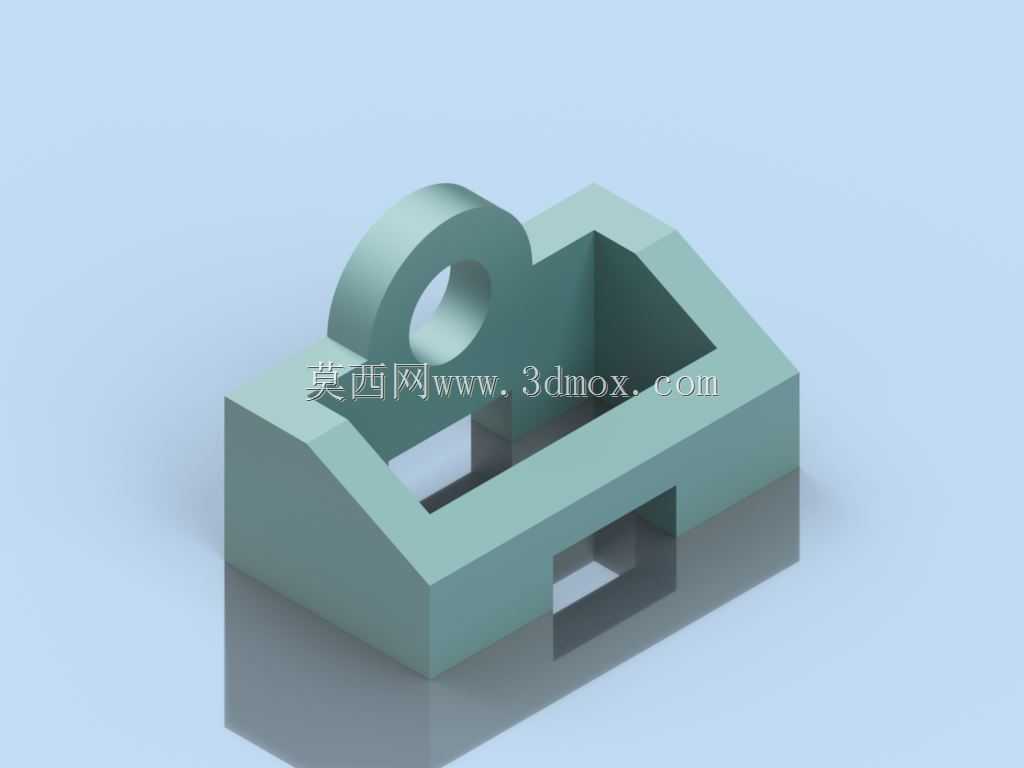

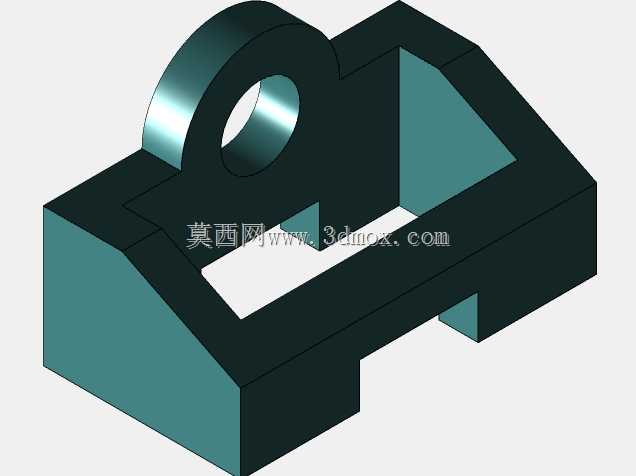

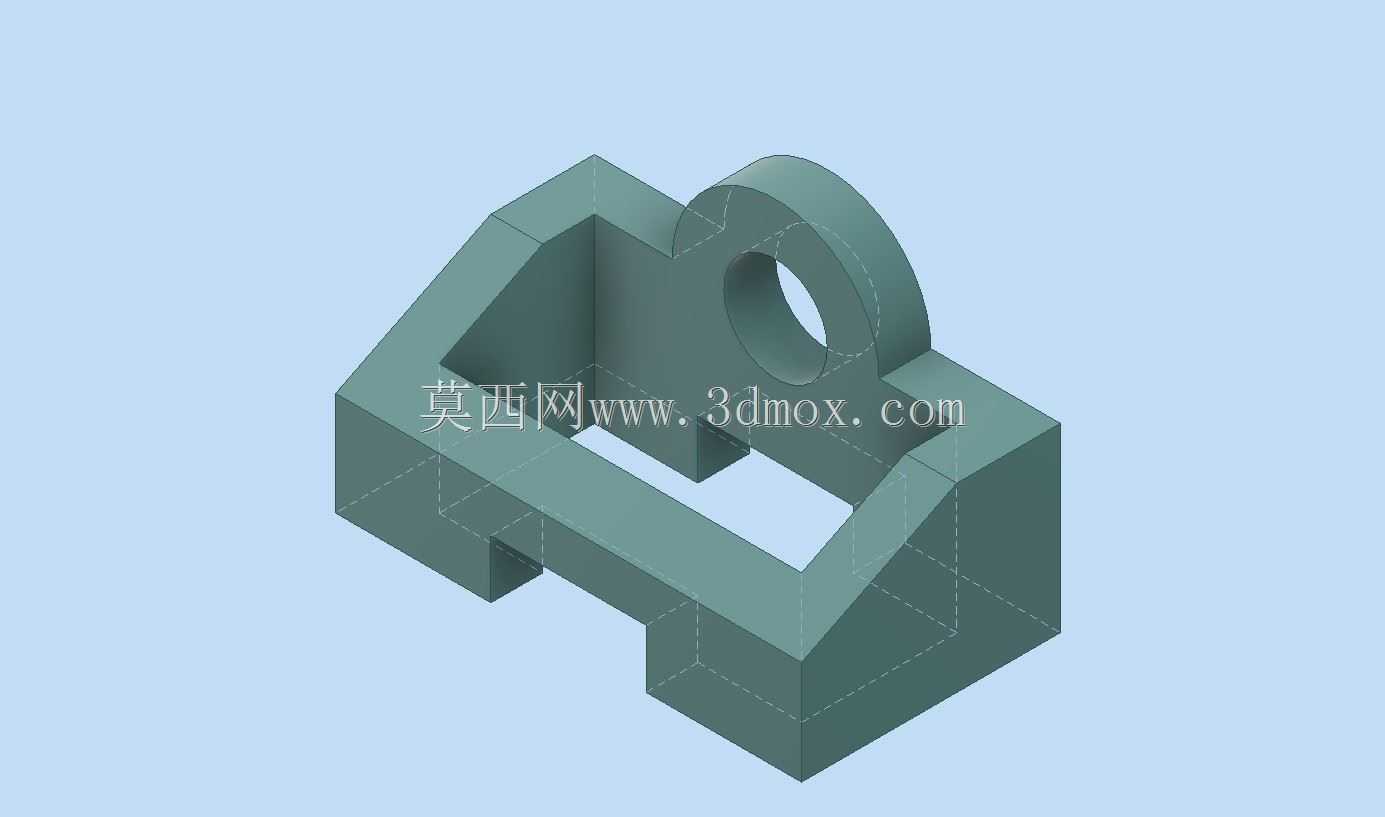

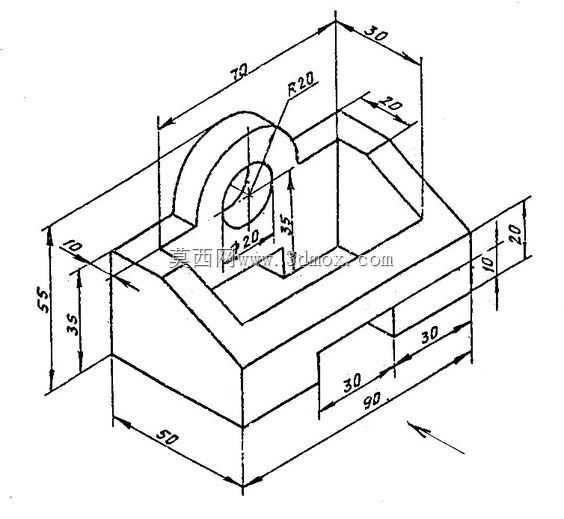

该构件是机械设计入门阶段的典型练习实体，整体为带顶部吊耳的敞口盒式结构，主体采用等壁厚的矩形腔体设计，腔体内部预留了规整的容纳空间，可作为小型元器件的防护承载壳体使用，在小型工控模块、桌面级传感单元的外置防护场景中具备实用价值。顶部的环形吊耳与腔体后侧立壁一体化成型，吊耳内孔为标准圆形通孔，可配合标准吊环螺丝完成构件的悬吊安装，也可穿入销轴实现与其他机架的铰接联动，适配轻载工况下的快速挂载需求。腔体前侧壁开设了两处矩形镂空槽，上方的横向通槽可作为操作窗口，方便使用者探入腔体内部调整内置元件的接线或位置，下方的方形槽则为走线预留了通道，可将内置元件的连接线从槽内引出，避免线缆在腔体内部弯折挤压。构件底部为平整的安装基面，无需额外加工支撑脚即可直接放置在水平工作台面上，若需要固定安装，可在腔体底部的四个边角位置加工螺纹孔，配合内六角螺丝完成与安装基板的锁紧固定，整体安装边界规整，不会与周边相邻构件产生干涉。设计过程中优先采用了对称式的布局思路，吊耳位于腔体后侧立壁的中心位置，两处镂空槽也沿构件的纵向中心轴对称分布，既保证了整体结构的受力均衡，也降低了初学者的建模难度，所有棱边均做了等半径的圆角过渡，避免尖锐边角造成的装配划伤，同时也减少了应力集中的风险，提升了构件的整体结构强度。整体壁厚保持均匀一致，在注塑或3D打印加工场景下可有效避免冷却不均导致的形变问题，腔体内部的转角也采用了与外圆角匹配的内圆角处理，进一步优化了加工工艺性，适合作为三维建模入门阶段的特征练习载体，帮助初学者掌握拉伸、切除、圆角等基础建模命令的实操技巧，理解机械结构设计中工艺性与功能性的平衡逻辑。
