5毫米间距插拔式绿色接线端子结构

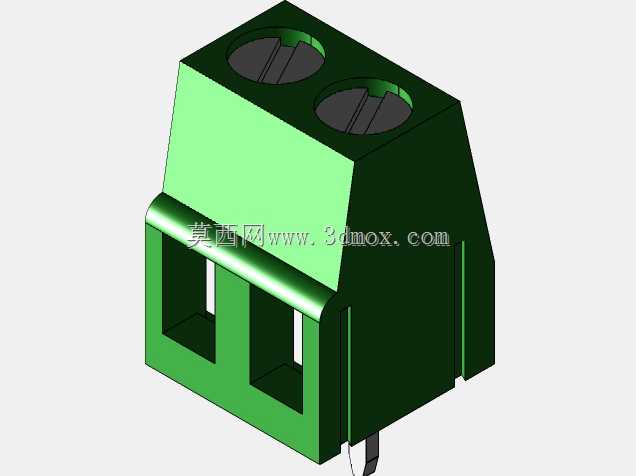

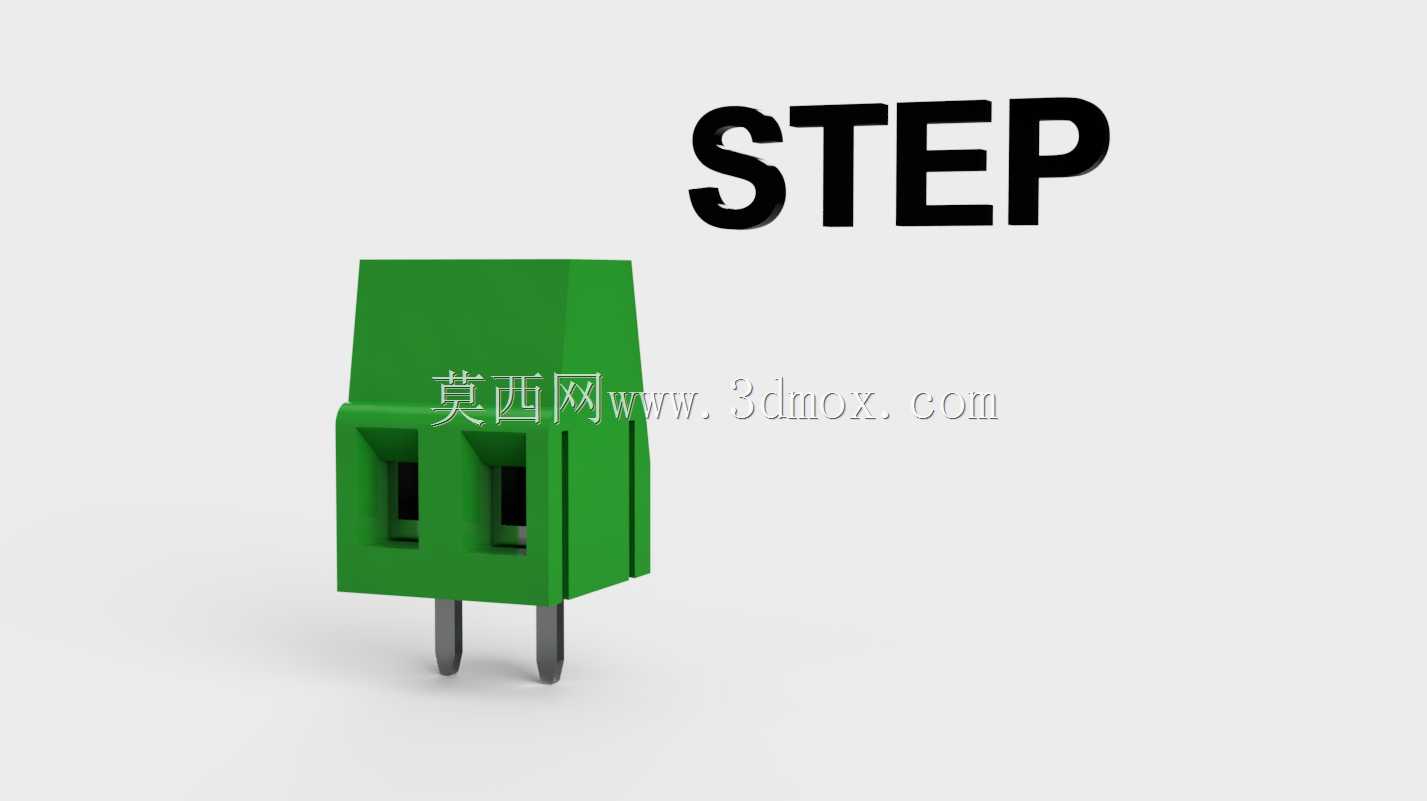

这款5毫米间距的接线端子是低压电气布线场景中极为常用的基础连接部件，广泛应用于工业控制板卡、小型电源模块、智能家居控制板、嵌入式开发装置、小型仪器仪表的内部线路接驳环节，能够在有限的板上空间内实现多组导线的快速插拔连接，替代传统焊线工艺大幅提升装配与后期维护的效率。从实际使用场景来看，这类端子常被焊接在PCB板边缘，作为外部信号线路、低压供电线路与板载电路的连接接口，无需焊接导线，现场施工时仅需将剥好端头的导线插入端子锁紧位即可完成导通，后续检修更换线路时也无需拆焊电路板，直接插拔导线就能完成线路调整，大幅降低现场运维的操作门槛。产品功能设计上采用直插式焊针结构，两根金属焊针垂直向下，适配标准PCB板的通孔焊接工艺，焊针间距严格控制为5毫米，匹配行业通用的PCB布线孔位规范，焊接后与板面结合强度充足，能够承受常规插拔操作带来的侧向拉力不会出现焊盘脱落问题。上部的绿色绝缘基座采用阻燃工程塑料注塑成型，表面做哑光防滑处理，两个独立的接线腔互相隔离，能够避免相邻接线位的导线裸露部分意外接触造成短路，每个接线腔内部集成铜质导电夹片与锁紧结构，夹片经过镀锡处理提升抗氧化能力，长期使用也能保持稳定的接触电阻，避免接头发热问题。设计思路上优先考虑紧凑空间下的安装适配性，整体基座宽度控制在10毫米以内，高度适配板上低矮元件的布局要求，不会遮挡周边其他元件的安装空间，基座两侧做了导向限位结构，多组端子并排安装时可以互相卡合定位，保证整排端子的焊针对齐度，避免出现个别孔位偏斜无法插针的问题。外形尺寸方面，整体基座的长宽高比例经过优化，安装后突出板面的高度控制在合理范围，不会额外占用设备内部的垂直空间，底部焊针的长度适配1.6毫米标准厚度PCB板的焊接要求，过波峰焊时焊锡能够充分包裹焊针形成饱满焊点，安装边界上相邻端子的最小间距与孔位间距保持一致，多联拼接时不会出现结构干涉，绝缘外壳的边缘做了圆角处理，装配操作时不会划伤操作人员手部。
