伍尔思A型USB母座接口结构设计

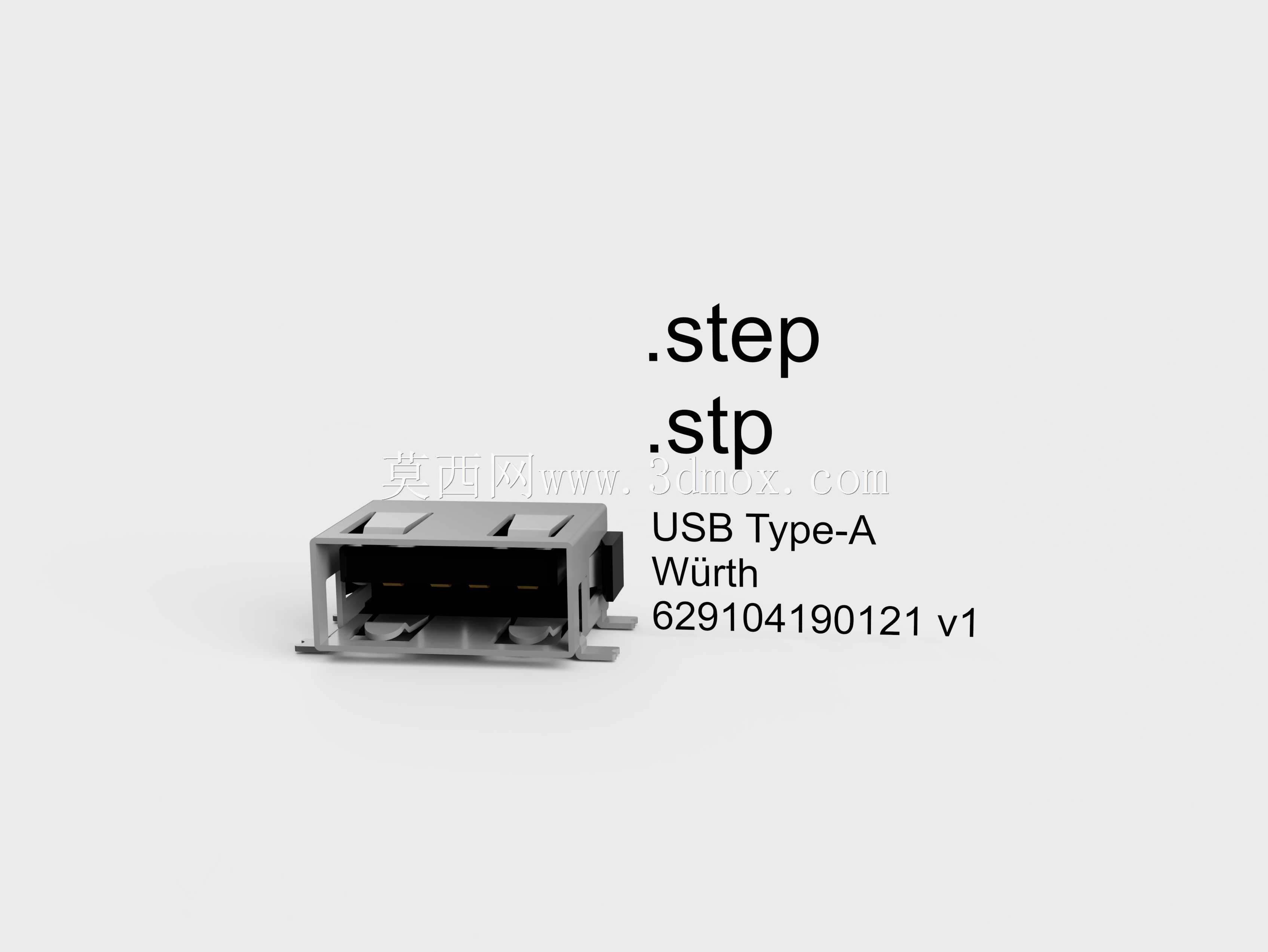

　　在工业控制板卡、嵌入式开发装置、桌面外设、小型检测仪器的内部布线场景里，板载直插式USB A型母座承担着设备对外数据交互、有线调试、外接U盘或烧录器的核心连接作用，这类接口的三维结构建模精度，直接影响PCB Layout阶段的封装匹配、外壳开孔避让以及后期产线焊接工装的定位设计。本次梳理的这款卧式USB A型母座，采用双侧弯脚插板固定结构，金属屏蔽壳两侧伸出的固定引脚穿过PCB对应定位孔后波峰焊锁死，相比立式贴装接口，它在设备受侧向插拔力时能将载荷分散到更大的板面区域，减少焊盘起翘、接口松脱的失效概率。

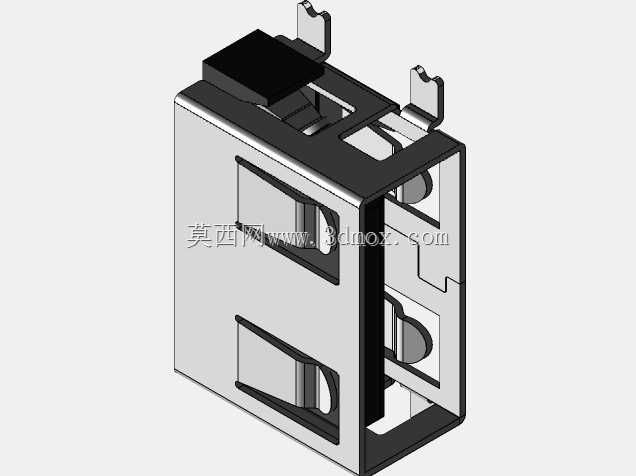

　　从实际选型维度看，这类母座的内部胶芯采用耐温绝缘材质，四片导电接触弹片按标准USB2.0引脚定义排布，弹片接触区做了弧度抬升处理，公头插入时能形成稳定的正向接触压力，反复插拔后仍能保持接触电阻在合格区间。金属外壳为一体冲压弯折成型，接缝处做了扣合压边，既可以屏蔽外部电磁干扰对内部差分信号的影响，也能在公头斜插时抵御外力，避免胶芯直接碎裂。建模过程中需要重点还原外壳两侧的弹性卡扣结构——公头插入时，外壳内侧的弹片会卡入公头屏蔽壳的凹槽，提供插拔段落感与防脱阻力，很多新手建模容易忽略这处微小的冲压凸起，导致3D打印的手板外壳无法正常锁止公头。

　　安装边界方面，该母座为卧式贴板布局，插装后主体底面与PCB板面保留微小间隙，适配波峰焊时的锡流通过，避免连锡短路。母座插接口端面与设备外壳内壁的距离需要严格控制：距离过大会导致公头无法完全插到底，接触弹片不能充分咬合；距离过小则会出现外壳与接口硬干涉，组装时顶偏母座。模型还原了插接口内部的防呆倒角，公头只能以正确方向插入，反向插入时会被胶芯的限位台阶挡住，不会出现硬插损坏内部弹片的情况。

　　在设备内部布局时，母座后方需要预留足够的走线空间，差分信号走线要做等长处理，远离板上开关电源、继电器等强干扰源；母座下方的PCB区域尽量避免布置高频信号线，防止金属外壳与走线形成寄生电容影响信号完整性。对于需要经常插拔调试的开发板、工控编程口，还可以在母座外围增加固定金属支架，进一步强化结构强度，应对现场粗暴插拔的工况。

　　三维建模时，金属外壳的壁厚、弹片的弯折圆角、胶芯与外壳的装配间隙都需要按实际五金冲压与注塑工艺还原，不能做成无间隙的理想装配体，否则导出的工程图会无法指导模具开模，干涉检查也会失去实际意义。固定引脚的宽度、引脚间距要与PCB封装库严格对应，引脚末端做了轻微倒角，方便产线工人插装时快速对准焊盘孔。这类接口虽然属于小型标准件，但在整机结构设计里属于人机交互的高频接触部件，细节尺寸的偏差很容易在后期量产阶段引发组装不良、接触失效等问题，精准的三维模型能在设计阶段提前规避绝大多数装配风险，缩短样机调试周期。
