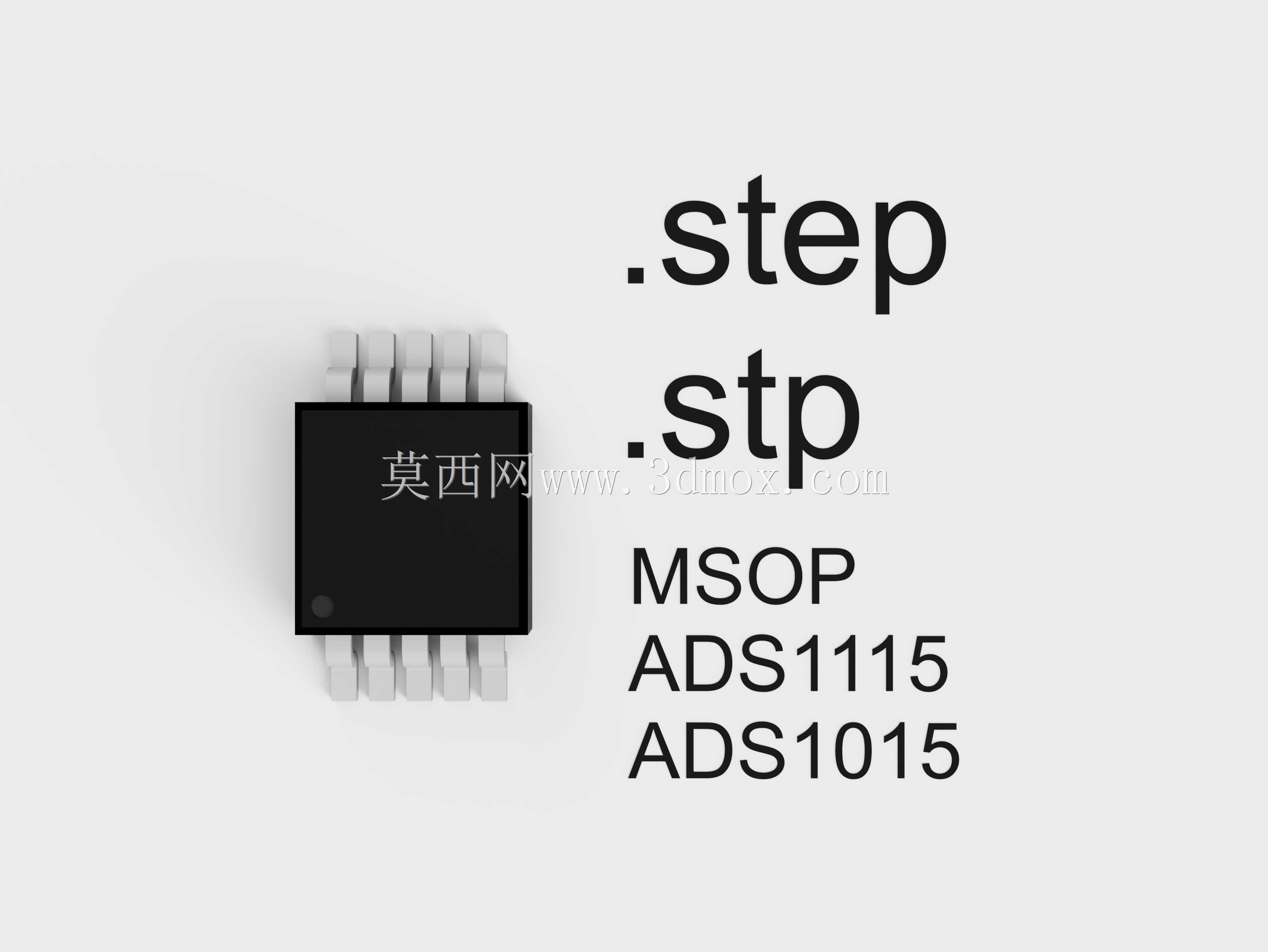

MSOP封装模数转换芯片三维结构设计

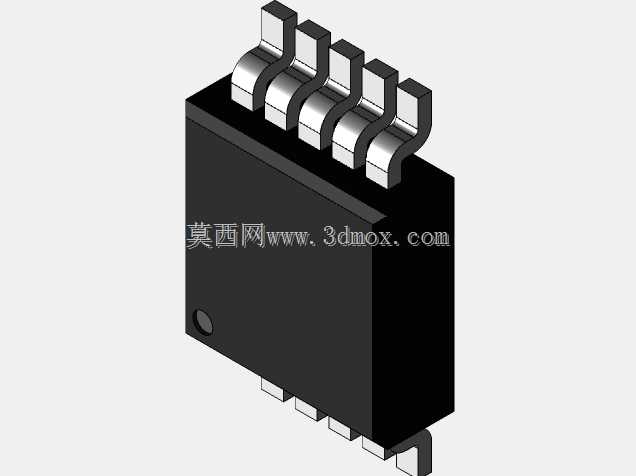

这款MSOP封装的模数转换器件三维结构，精准还原了小型化表贴式模数转换芯片的完整物理形态，可直接用于各类电路板级的三维布局仿真、结构干涉校验以及整机产品的数字化样机搭建工作。在工业现场的传感信号采集场景中，这类小型模数转换芯片承担着将温度、压力、位移等各类模拟传感信号转换为数字信号的核心作用，广泛适配便携式检测设备、工业传感节点、小型化测控终端等对安装空间有严苛要求的应用场景，能够在有限的板卡空间内完成高精度的信号转换功能，为后端的数字信号处理单元提供可靠的原始数据支撑。从产品功能特性来看，该类器件支持多通道模拟信号输入，具备较高的转换精度与较低的功耗表现，能够在低电压供电场景下稳定工作，适配电池供电的便携类测控设备需求，同时其内置的信号调理单元能够简化外围电路设计，减少板卡上的分立元件数量，进一步压缩整体电路的占用空间。在设计思路上，这款三维结构严格遵循MSOP-10封装的行业标准尺寸规范，完整还原了芯片本体的外形轮廓、引脚的排布间距与伸出长度，引脚的弯折角度、焊盘对应位置都完全匹配实际量产器件的物理参数，能够直接导入PCB设计软件进行板级装配仿真，提前验证芯片与周边元件的安装间隙，避免实际生产中出现元件干涉、焊盘对位偏差等问题。外形尺寸与安装边界方面，该结构精准还原了MSOP封装的窄体设计特征，芯片本体的长宽尺寸、引脚的共面度公差都按照器件手册的标称值进行建模，安装时的焊盘占用区域、回流焊过程中的元件高度空间都做了精准的边界定义，能够帮助结构工程师在整机内部的空间规划阶段，精准预留出芯片的安装位置与散热空间，同时也能为自动化贴装设备的吸嘴选型、贴装路径规划提供准确的三维参考依据，确保量产阶段的装配良率。
