9.52毫米间距四英寸规格接线端子板

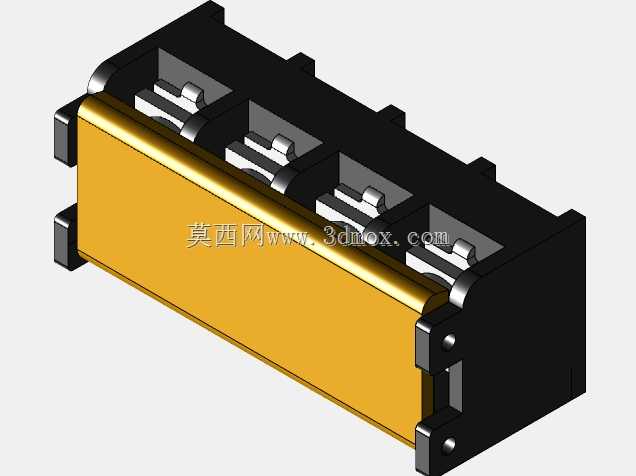

　　在工业控制柜、PLC信号转接板、传感器配线以及电源分配回路中，接线端子板承担着把多股导线有序汇集、可靠导通并便于后期维护的作用。这款间距9.52毫米的接线板采用四英寸长度方向的排布思路，端子槽沿长度方向依次展开，能够在有限的安装面上完成多路导线的并行接入，适合对布线密度和爬电距离同时有要求的场合。黑色绝缘基座承担定位与隔离功能，黄色面板用于标识和视觉区分，金属夹线件位于每一个独立腔体内，导线插入后通过夹紧结构形成稳定接触，减少松动、虚接和误碰相邻极的风险。从结构设计角度看，端子板的核心并不只是把若干夹子排成一排，而是要在绝缘强度、夹持力、操作空间和安装边界之间取得平衡。9.52毫米的中心距使相邻接线位之间保留了足够的隔离带，

　　能够适配常见控制电压和信号电压场景；腔体侧壁对金属件形成包裹，既限制夹线件在振动工况下的位移，也为螺丝刀操作提供导向。端部安装孔用于将整件固定在面板、支架或导轨附近，孔位与主体轮廓共同决定了安装时需要预留的边界尺寸。实际选型时，不能只看端子位数，还要关注板件总长度、宽度、高度以及导线进出方向。该模型沿长边布置多个接线位，端部带固定耳，侧面和顶部需要留出导线弯曲半径与工具操作空间。若在密集线槽内使用，应核对相邻器件表面到端子板顶部的距离，避免盖板压到导线或螺丝刀无法垂直进入夹线区域；若在设备面板上外露安装，则需考虑黄色标识面与周围黑色器件形成的识别效果，方便检修人员快速判断配线区域。建模过程中，绝缘壳体的分模特征、端子槽的等距阵列、

　　端部安装孔的同心关系以及金属夹线件的装配位置都需要准确表达。夹线件不能简单做成规则方块，其与导线接触的弧形或夹持轮廓决定了装配后是否会压伤线芯；壳体上的分隔筋需要连续，才能在三维剖面中真实反映电气间隙。黄色面板与黑色基座之间的贴合面、边缘倒角和端部凸台也应保留，因为这些细节会影响装配干涉检查和外观评审。在设备内部，这类接线板常布置在传感器线缆进入控制柜后的转接区，也可用于电磁阀、限位开关、指示灯等小电流元件的公共配线。相比直接把多根导线拧在一起，端子板把每个连接点独立成位，测点、拆线和更换支路都更清晰。对于需要批量复制的电控模块，标准化的9.52毫米节距还有助于与线槽、线号管、标识条和预裁导线形成统一的装配工艺。从维护角度看，

　　清晰的端子排列能够降低错接概率。黄色面板可作为手写或粘贴线号标识的区域，黑色基座则在工业环境中更耐脏。端部固定结构使整件在多次接线操作后仍保持稳定，不会因螺丝刀施力而移位。若整机需要通过振动、温升或绝缘相关验证，端子间距、壳体材料厚度和金属件保持力都是前期结构校核的重点。该三维模型完整呈现了接线板外部轮廓、端子腔分布、端部安装孔和面板形态，可用于机柜布局校核、安装空间确认、配线长度预估以及装配干涉检查。在数字样机阶段把它放入完整设备中，能够提前发现端子板与线槽、导轨、盖板或线束走向之间的冲突，减少物理样机阶段的返工。对于结构工程师而言，模型的价值不仅在于外观展示，更在于把接线位节距、固定孔位置和操作空间这些工程约束准确带入设计流程。
