9.52毫米螺距双位栅栏式接线端子

　　在工业控制柜、电源模块、伺服驱动以及各类需要大电流转接的机电设备中，接线端子承担着导线可靠固定与电路分接的基础作用。这款双位栅栏式接线端子采用9.52毫米间距设计，针对空间紧凑但又要求绝缘隔离明确的布线场景，能够在较小的安装面上完成两路导线的稳固连接。

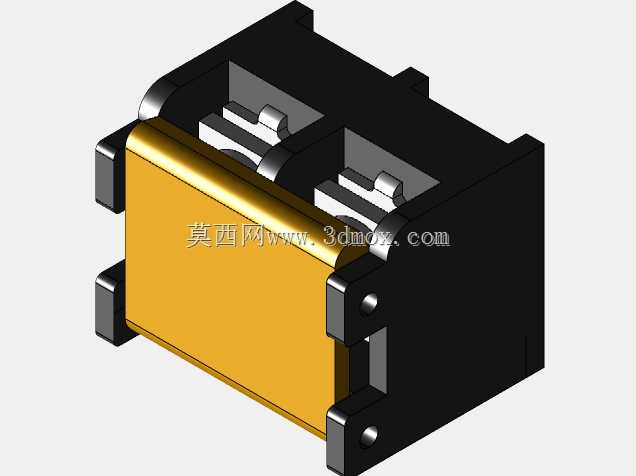

　　从结构上看，模型由黑色绝缘基座、黄色防护盖板、两个金属压线件以及紧固螺钉组成。基座两侧带有安装耳，耳上预留螺钉过孔，便于将端子整体固定在面板、PCB或安装条上。中部凸起的栅栏将两个接线位隔开，可降低相邻导线裸露部分短接的风险，也为手指操作和螺丝刀拧动留出安全边界。黄色盖板覆盖在金属件上方，既形成视觉区分，也能在一定程度上减少异物搭接和误触。

　　压线区域采用常见的螺钉压紧结构，导线插入后通过旋转螺钉带动压线块夹紧线芯。该结构适合多股软线或单股硬线的端接，工程人员在选型时需要根据实际线径、额定电流和现场振动条件校核压紧力。双位设计适用于单相电源进出、直流正负极转接、传感器信号公共端汇总等典型回路；若设备需要更多接点，也可沿相同间距扩展多位型号，保持外形尺寸和安装孔位的一致性。

　　设计思路上，该端子强调安装刚性与电气间隙的平衡。9.52毫米的孔位中心距决定了相邻接线位的排布密度，基座侧壁厚度、栅栏高度和螺钉槽位置共同影响爬电距离与耐电压性能。三维建模时需要重点处理绝缘壳体与金属嵌件的配合关系：压线块在螺钉行程内应能平稳上下移动，不能与基座侧壁发生卡滞；盖板与基座的卡扣或定位槽要保证装配后不松动；安装耳底部应与承载面贴合，避免锁紧时壳体翘曲。

　　外形与安装边界方面，模型呈现的是低矮块状轮廓，长度覆盖两个接线位，宽度包含两侧法兰，高度则由基座、压线螺钉和盖板叠加决定。进行柜内布局时，不能只测量端子本体投影，还需预留导线弯曲半径、螺丝刀操作空间以及标签标识位置。若采用穿墙式或面板叠层安装，应核对安装耳孔距与相邻器件的干涉关系；若靠近散热器、接触器或走线槽，还要确认维护时工具能够垂直进入螺钉槽，而不必拆卸周围部件。

　　在实际应用中，这类端子常出现在开关电源输出端、步进电机分线板、老化测试夹具、小功率工控板以及实训装置中。它的优势不在于实现复杂功能，而在于以成熟、可检查、可维护的方式完成导线连接。工程师绘制三维装配时，通常会把端子作为电气接口的定位基准：先确定安装面和走线方向，再反向布置内部铜排、PCB焊盘或线束长度。这样做可以减少样机阶段因接线空间不足造成的返工。

　　模型对金属压线件、螺钉头、基座倒角和盖板分色均有较清晰表达，可用于干涉检查、装配演示和布线评审。对于结构设计人员，它提供了明确的外部包络；对于电气设计人员，它反映了接点数量、间距和压线方式；对于装配工艺人员，则可据此判断工序中先锁端子还是先插导线更合理。整体而言，这是一款面向常规电气连接场景的基础连接件，其价值体现在尺寸边界清楚、隔离结构明确、安装方式直接，能够帮助设计团队在三维环境中提前完成布局验证与装配校核。
