DHT22温湿度传感元件结构建模设计

项目分类:传感器 发布时间:2022-03-28 ID:589919
  • DHT22温湿度传感元件结构建模设计
  • DHT22温湿度传感元件结构建模设计

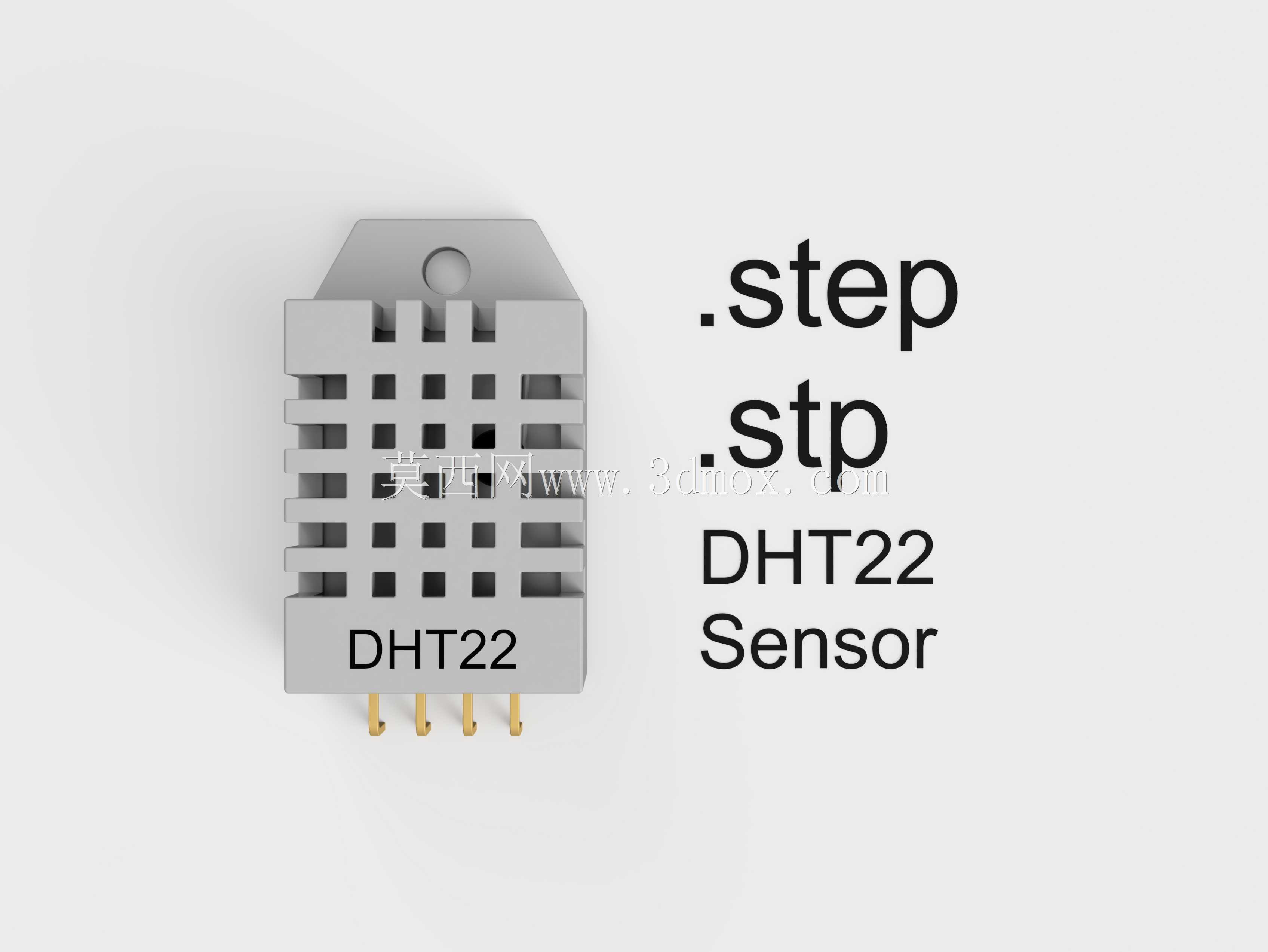

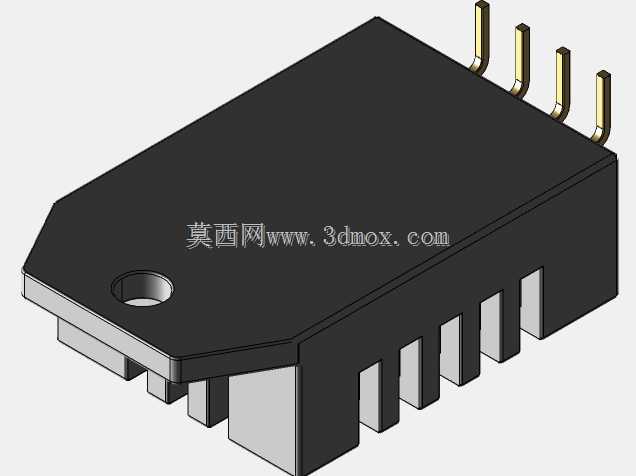

  在做环境监测类设备的结构堆叠时,最先要敲定的往往不是主控板的布局,而是各类外接传感元件的安装边界,DHT22这类温湿度传感元件是很多小型监测终端里的常用件,把它的三维结构做准,能省掉后期打样时很多干涉返工的麻烦。这个元件的主体是方正的塑壳结构,顶部预留了单孔挂装位,既可以通过插针直接焊接在PCB板上直立固定,也能穿过螺丝在壳体内部做悬空挂载,适配不同的设备内部空间。从实际使用场景来看,这类元件常被用在小型环境采集节点、恒温恒湿仓储的点位检测模块、民用暖通空调的回风检测端、农业大棚的小型温湿度记录仪里,它需要直接和被测空气接触,因此建模时特意还原了正面的格栅式通风槽结构——这些横竖交错的开槽不是装饰结构,是为了让塑壳内部的湿敏电容、

  测温元件能够顺畅接触流通空气,开槽的宽度、筋位厚度都按照实物比例还原,做结构评审时可以直接验证外壳遮挡会不会影响气流流通,避免装机后出现检测数值滞后、偏差超标的问题。元件底部伸出三根直插式金属引脚,建模时还原了引脚的间距、直径与伸出长度,在做PCB Layout协同的时候,结构工程师可以直接把这个模型导入装配体,对齐焊盘坐标,提前确认引脚长度是否适配板卡厚度,焊接后元件顶端和设备上盖之间有没有足够的安全间隙,会不会出现顶壳、引脚歪斜触碰周边元件的问题。很多新手建模时容易忽略塑壳顶部的安装固定孔,这个孔位是给无PCB挂载场景准备的:比如部分改装类的监测装置里,传感元件不需要焊接在主板上,通过引线外接,

  这时候就可以用一颗小螺丝穿过这个孔,把传感器固定在设备内壁的通风位附近,建模时还原了孔位的沉台深度,装配时可以直接匹配对应规格的螺丝头尺寸,不会出现螺丝头突出顶住外壳的情况。从设计思路上来说,这类通用传感元件的建模不需要做过度的工艺简化,要把所有和装配相关的特征都完整保留:外壳四周的脱模斜度、格栅槽的内部深度、引脚的根部塑封凸台、外壳表面的丝印标识位置,这些特征在做整机干涉检查、外观丝印对位、装配工艺模拟的时候都能用到。比如在做手持温湿度检测设备的结构设计时,我们需要把传感器布置在设备前端的通风腔里,导入这个模型后,可以直接调整它的安装角度,确认格栅方向和通风气流方向平行,最大化进气效率,同时核对元件和周边筋位的间隙,

  预留出泡棉密封的空间,避免设备内部主板侧的热量传导到传感元件上,造成测温数值偏高。它的整体外形紧凑,没有多余的外凸结构,对安装空间的要求很低,既可以适配密集排布的多传感器采集板,也能在狭小的嵌入式腔体里完成固定。建模过程中也特意区分了不同材质的外观特征:塑壳的哑光磨砂质感、金属引脚的导电金属特征、表面丝印的字符区域,在做整机渲染和方案汇报的时候,不需要额外调整材质参数就能得到贴近实物的展示效果,方便和硬件工程师、采购人员确认元件选型的外观一致性。不同于理想化的简化块模型,这个结构完全按照实物的装配逻辑搭建,拆分了塑壳主体、引脚、内部传感腔体的对应位置,在做热仿真分析的时候,可以直接赋予对应材质参数,模拟元件自身发热和周边环境的热交换,评估不同安装位置下的检测精度误差。对于需要做设备外壳开孔的项目,还可以直接引用这个模型的外轮廓尺寸,设计对应的避让槽和通风孔,保证传感器安装后,正面格栅完全暴露在被测空气当中,不会被外壳筋位遮挡。在工业现场的简易改造项目里,这个模型还能用来预制安装固定支架:根据顶部安装孔的位置,设计3D打印的小型固定座,把传感器和引线集成在一起,不用现场测量尺寸就能直接完成支架的加工制作,大幅缩短现场改造的调试周期。
