DHT11温湿度传感器结构建模

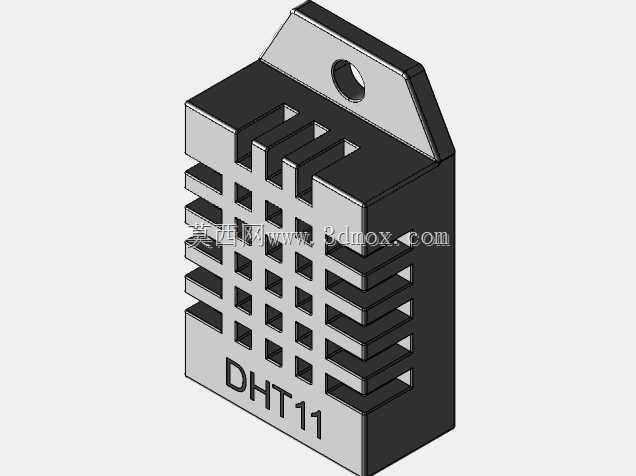

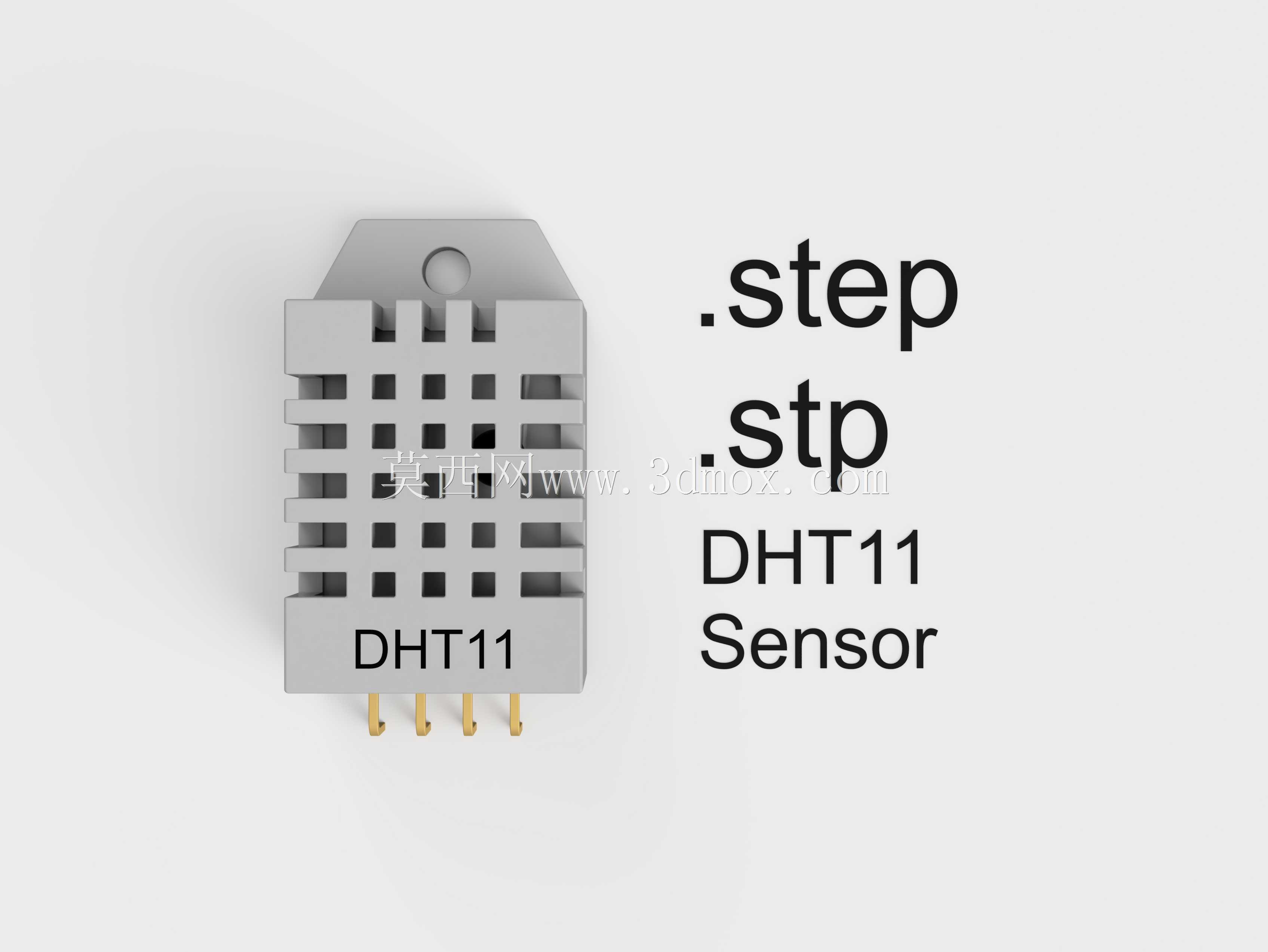

　　DHT11是一种常见的数字式温湿度复合传感器，在消费电子、教学实验、小型环境监测节点、家电控制板和简易工控终端中使用频率很高。它把感湿元件、测温元件和信号调理电路集成在同一塑料壳体内，对外通过单总线方式输出校准后的数字信号，硬件接线简单，对主控IO资源占用少，因此在原型验证和低成本设备开发中具有较高实用性。从结构角度看，该器件采用白色矩形塑壳封装，正面印有DHT11标识，上部带有格栅式通风窗口，用于让周围空气与内部感湿材料充分接触；壳体顶部预留一个圆形安装孔，底部引出三根金属引脚，分别承担电源、地和数据通信功能。这种布局兼顾了透气、防护和装配三方面需求：格栅能够降低空气流动阻力，外壳可避免敏感元件直接受触碰，引脚间距则适合直接插入标准面包板或焊接在PCB上。建模时需要重点处理壳体的分件关系与安装边界。外壳主体可看作带圆角的长方体，顶部安装孔的位置、孔径和沉台深度会影响螺丝固定方式；若设备内部空间紧张，还需确认孔位到引脚末端的整体高度，避免与相邻电容、排针或外壳立柱发生干涉。正面格栅不是单纯装饰，而是由多组横向、纵向槽口交错形成的通气结构，槽宽、壁厚和加强筋的比例直接关系到模型真实感，也会影响后期渲染时的阴影层次。引脚部分应按实际直插件特征建模，三根引脚保持平行，截面尺寸与伸出长度符合常规插接要求；根部可做轻微过渡，以体现塑封固定区域。对于PCB布局工程师而言，模型的价值不只在外观还原，更在于提供可靠的空间占位。

　　DHT11工作时需要与被测空气接触，不能紧贴发热芯片、电源模块或封闭壳体内部，否则读数会受到局部温升和滞湿影响。三维模型中保留顶部格栅和安装孔，有助于在整机布置阶段判断传感器朝向：通常应让格栅面向通风通道，安装孔用于固定在支架或电路板边缘，引脚侧则预留焊接与返修空间。若设备长期运行在多尘、高湿或凝露环境，还需要在格栅外侧增加防护结构，但防护不能完全封死气路，这一矛盾在结构评审时经常出现。该器件的功能特性决定了其建模重点不同于纯机械零件。它没有运动副，也不需要表达复杂曲面，但对封装比例、引脚位置和透气窗口的还原要求较高。数字输出特性使外围电路简洁，通常只需在数据引脚与电源之间增加上拉电阻，电源端布置去耦电容；

　　结构模型与PCB封装配合后，可直接用于检查整机堆叠高度、连接器插拔路径和外壳开孔位置。在智能家居温控器、孵化箱、仓储环境记录仪、暖通空调末端和实验教学平台中，这类传感器常安装在空气能够自然流通的位置，外壳开孔需要对准格栅区域，同时避免强光直射和雨淋。设计思路上，DHT11采用模块化封装，把敏感元件与信号处理电路封闭在可批量生产的塑料件中，降低了用户单独校准和布线的难度。三维建模应忠实反映这种工程取舍：壳体壁厚均匀，边角过渡简洁，格栅筋条连续，引脚位置规整。顶部安装孔适合小型自攻螺丝或铜柱固定，在紧凑设备中也可利用引脚本身焊接固定，但此时需评估振动和插拔对焊点的影响。若模型用于装配仿真，应把传感器定义为独立元件，并给出与PCB、支架、

　　外壳之间的最小间隙；若用于渲染展示，则可强化塑壳哑光质感、金属引脚反光以及格栅内部的深度感。实际选型时还要注意测量范围和精度边界。DHT11更适合常温常湿、成本敏感的场景，不适合替代高精度工业探头。结构设计人员需要据此预留升级空间，例如在PCB上保持兼容的引脚间距和固定孔位，使后续更换更高等级器件时不必大幅修改外壳。模型中保留这些接口特征，就能在方案阶段同时服务于电气连接、机械安装和热湿流路检查。总体而言，DHT11的三维结构虽不复杂，但它体现了电子传感元件在整机设计中的典型约束：既要透气，又要固定；既要小型化，又要避免热源干扰；既要便于焊接，又要保证长期可靠。围绕格栅、安装孔、引脚和壳体边界建立准确模型，能够帮助设计人员在样机加工前发现装配干涉、通风不良和空间不足等问题，从而减少返工并提高设备环境采样的有效性。
