惠而浦设备配套碳刷组件结构设计

　　该碳刷组件的结构设计围绕有刷电机的滑动导电需求展开，核心作用是在电机转子旋转过程中，通过碳刷与换向器的持续贴合接触，将外部供电回路的电流稳定传导至转子绕组，保障电机持续输出转矩。这类碳刷组件大量配套于惠而浦旗下小型家用驱动电机中，常见于洗衣机排水泵、洗碗机喷淋驱动、料理机动力单元等需要持续换向供电的旋转设备，同时也可适配科勒博斯特同规格小型有刷动力装置，作为易耗替换部件使用。

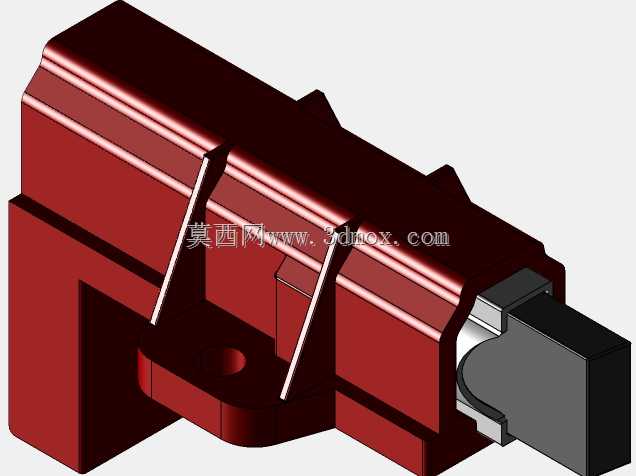

　　从实际装机工况来看，碳刷的接触稳定性直接决定电机运行的火花等级、电磁干扰水平与使用寿命，因此结构设计上首先处理了刷体的导向与预紧逻辑。红色绝缘基座采用耐高温热固性塑料一体成型，基座内部预留两条平行的碳刷滑行腔道，腔道内壁做拔模处理，既保证碳刷在磨损过程中可沿腔道顺畅轴向推进，又限制碳刷的周向转动余量，避免碳刷与换向器接触面出现偏磨、跳刷问题。腔道外侧预留的弹性件安装位，可内置恒压弹簧，弹簧推力始终沿碳刷轴向作用，在碳刷从全新状态到磨损极限的全行程内，维持碳刷与换向器接触面的压力处于合理区间，不会因碳刷磨短导致压力骤降，也不会因压力过大加剧碳刷与换向器的机械磨损。

　　基座的外形结构充分考虑了设备内部的安装边界，整体采用阶梯式布局，一侧延伸出带定位孔的安装支耳，支耳上的圆孔可直接套入电机端盖预设的定位柱，实现组件的预装定位，防止电机运行振动导致组件移位。基座外侧设置的多道横向加强筋，一方面提升了塑料基座的结构刚性，避免装配锁紧时基座出现开裂变形，另一方面加强筋形成的卡槽可与电机端盖的限位结构配合，进一步约束组件的装配位置，保证碳刷出头位置与换向器工作面的同轴度。组件末端的黑色接插部位为供电输入接口，采用插拔式端子结构，外部供电线束可直接插入对接，无需额外锁螺丝接线，既提升了整机装配效率，也避免了接线松动导致的接触不良问题，接口外围的绝缘挡边可增大带电部位与周边金属结构的爬电距离，满足家电类产品的电气安全要求。

　　碳刷本体采用碳石墨基复合材质压制烧结而成，配方中添加了适量的金属导电成分与润滑组分，在保证导电率满足载流要求的同时，可在换向器表面形成均匀稳定的氧化膜，降低滑动接触过程中的摩擦系数与接触电阻，抑制运行过程中产生的电火花。两根碳刷的引出辫采用多股细铜丝绞合而成，辫身与碳刷尾部通过压接工艺牢固连接，辫身沿基座表面的预留走线槽布置，避免碳刷推进过程中夹断引线，引线末端直接与接插端子导通，整个电流通路无额外转接节点，降低了回路接触电阻。

　　在整机装配环节，该组件可直接卡入电机刷架的预设安装位，支耳定位孔与定位柱配合后，仅需少量卡扣或一颗固定螺丝即可完成锁紧，装配公差设计上预留了合理的间隙补偿量，可吸收塑料件成型收缩与电机端盖的加工误差，保证碳刷中心与换向器中心的对中精度。维护替换时，无需拆解电机整体结构，仅需拆下电机尾部的端盖护罩，即可直接拔出旧碳刷组件、插入新组件完成更换，大幅降低了家电售后维护的操作难度。

　　设计过程中还同步考虑了不同工况下的适配性，基座材质可耐受电机长期运行产生的热量，在碳刷与换向器摩擦升温、电机自身绕组发热的共同作用下，不会出现软化变形；滑行腔道的尺寸公差经过反复校核，既不会因腔道过小导致碳刷卡滞、无法跟进磨损，也不会因腔道过大导致碳刷晃动、接触不稳定。整个组件的结构没有多余的冗余设计，所有造型特征都服务于导电、导向、定位、绝缘四大核心功能，在满足家电长期运行可靠性要求的前提下，尽可能压缩了组件的占用空间与物料成本，可直接适配多款同安装尺寸的小型有刷电机装机与替换需求。
