手动螺旋顶升承重支撑工具结构设计

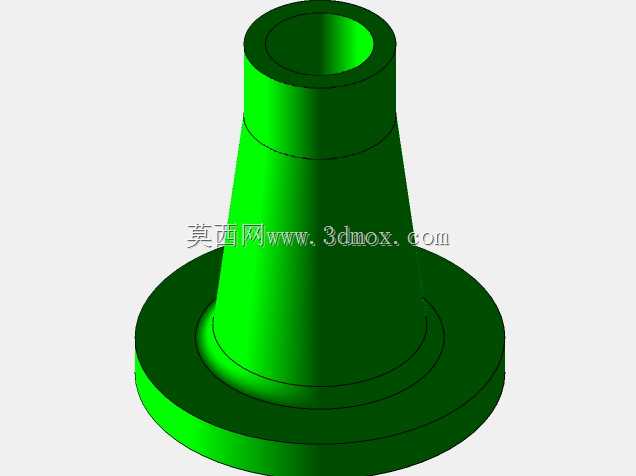

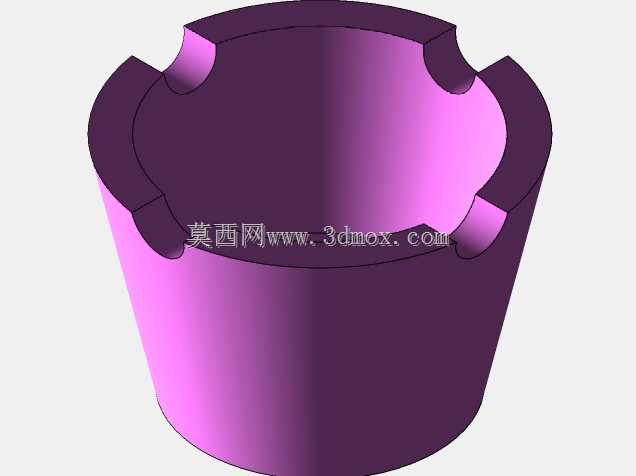

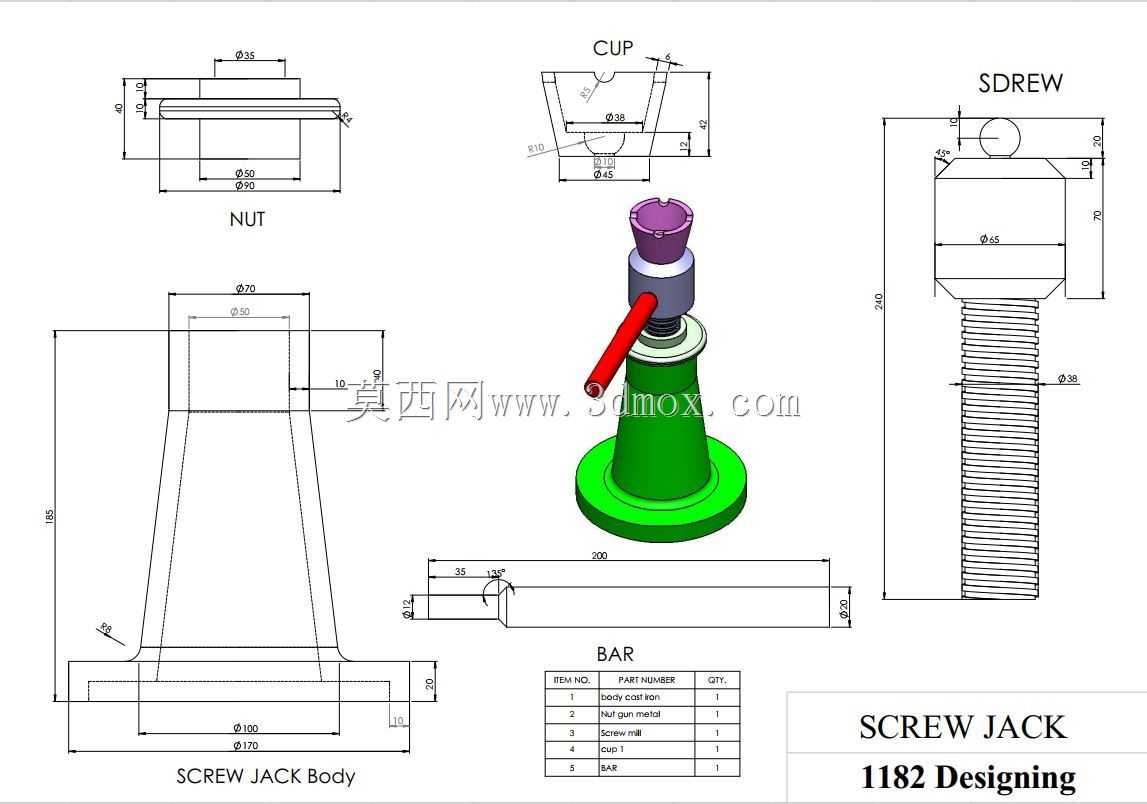

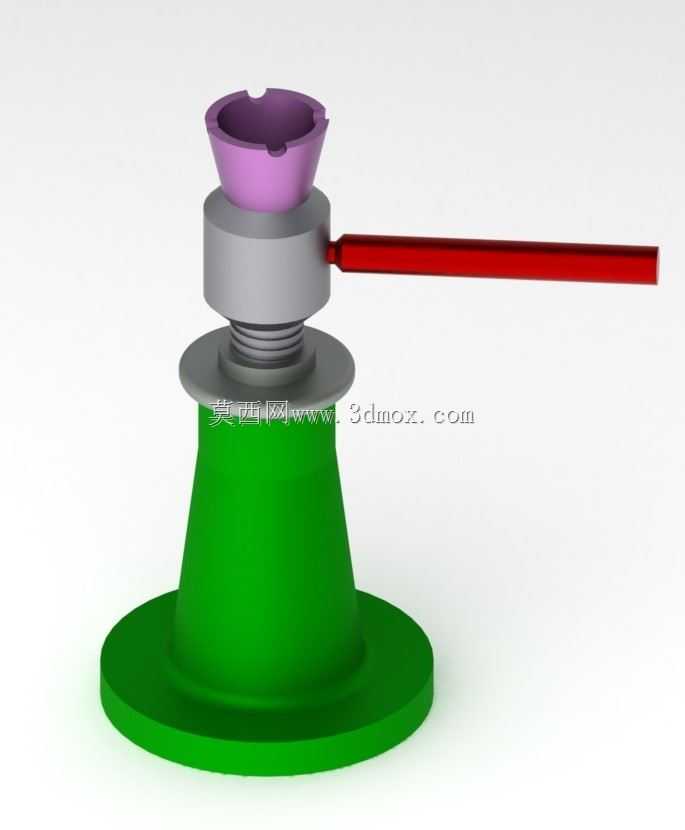

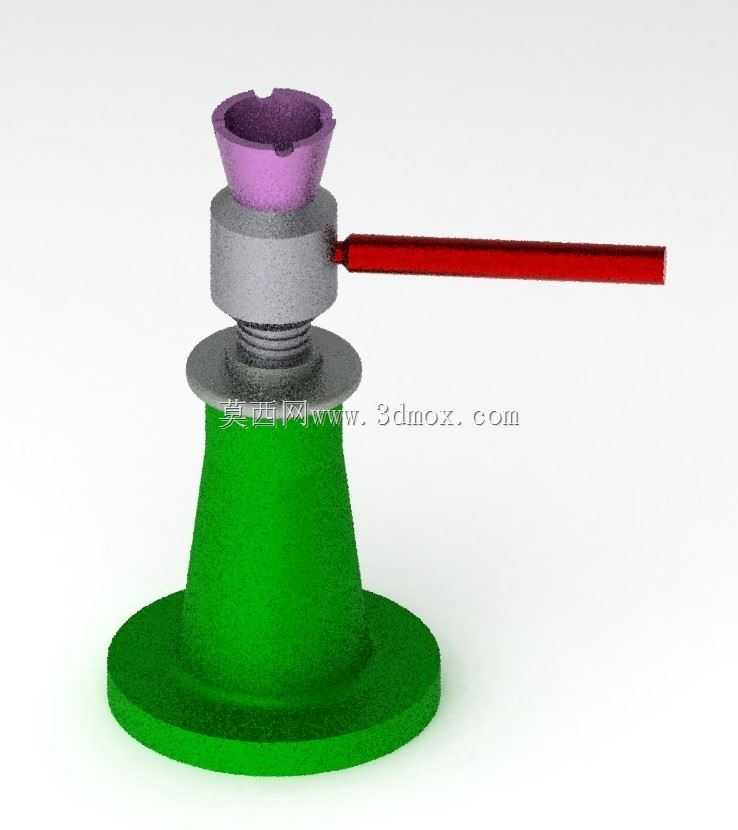

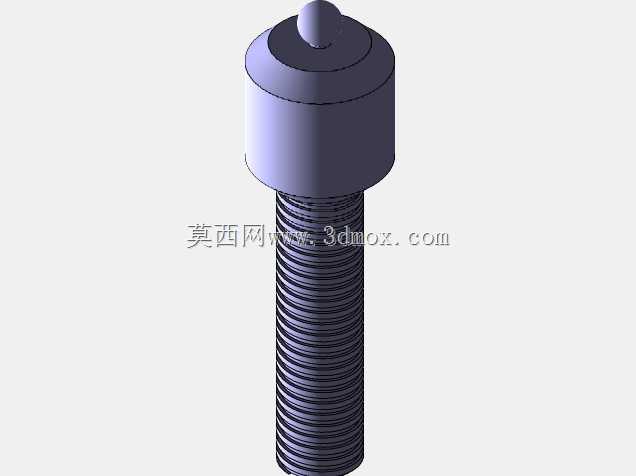

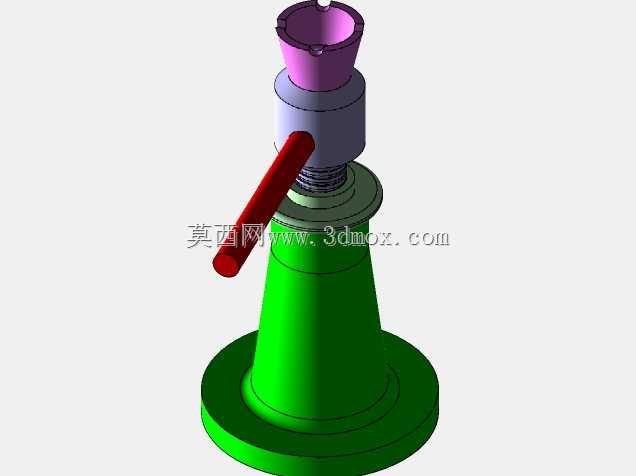

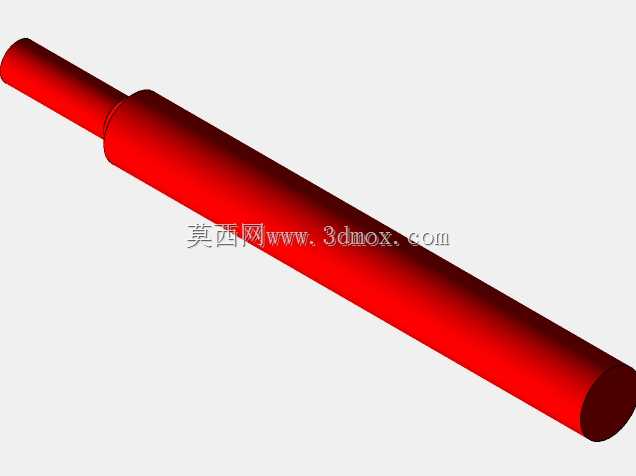

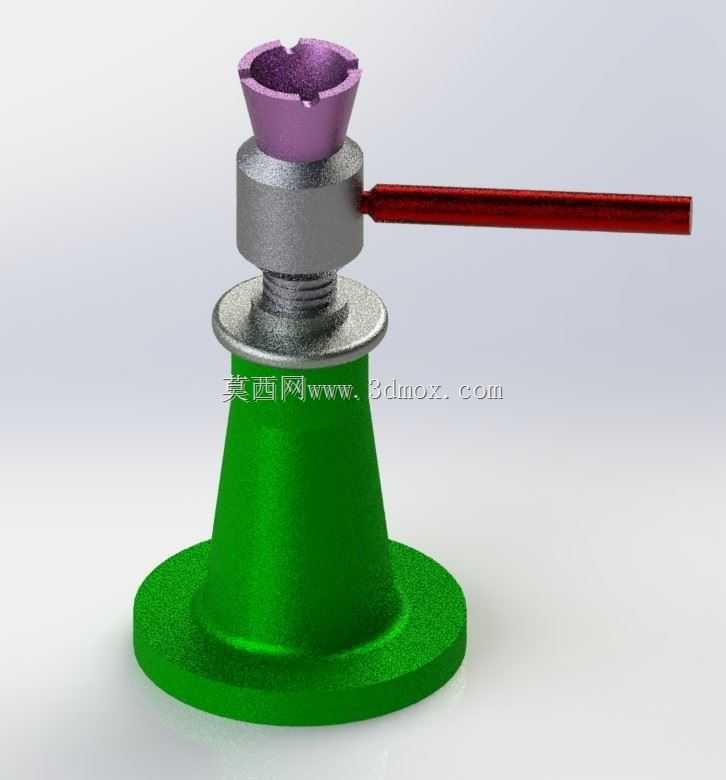

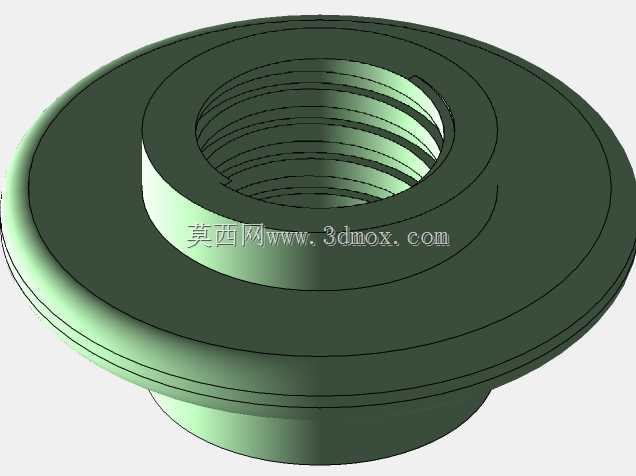

这款手动螺旋顶升工具是小型起重支撑场景下的经典机械构件，广泛应用于设备安装调平、轻型重物举升、车辆临时换胎支撑、工装夹具位姿调整等日常作业与工业辅助场景，无需外接动力源，完全依靠人力操作即可完成稳定的顶升与承重作业，适配无供电、野外作业、狭小空间作业等复杂工况，是维修班组、安装施工队、小型加工车间常备的实用辅助工具。从功能特性来看，该工具采用梯形螺纹传动副作为核心传力结构，具备可靠的自锁性能，当顶升操作停止后，螺杆与螺母之间的螺纹摩擦力可牢牢锁止当前顶升高度，不会出现负载下滑、回落的安全隐患，承重稳定性远高于同类液压顶升工具，不存在液压油泄漏、密封件老化失效的问题，长期存放后也可随时投入使用，维护成本极低。整体结构分为底座、螺母支座、顶升螺杆、操作杆、顶帽五个核心部分，底座采用宽边锥形扩面设计，大幅提升与支撑地面的接触面积，降低单位面积压强，即使在非硬化的松软地面作业也能保持稳定支撑，不会出现底座下陷、侧倾的风险；螺母支座与锥形底座采用一体化刚性连接，承受顶升反作用力时形变量极小，保证传动精度与结构强度；顶升螺杆采用大导程梯形螺纹设计，转动操作杆时可实现较快的顶升行程推进，兼顾顶升效率与传力扭矩比，普通成年男性仅需施加较小的摇杆作用力即可完成数吨级负载的顶升作业；操作杆采用长直圆杆结构，穿设在螺杆顶部的径向通孔内，可根据作业空间灵活调整操作力臂长度，空间受限时可缩短杆长操作，需要大扭矩顶升时可外接延长杆增大力矩；顶部顶帽采用内凹梅花型接触面设计，可适配不同形状的被支撑物件底部，增大接触摩擦力，避免顶升过程中支撑物滑移脱落，顶帽与螺杆顶端采用活动连接，可随支撑物接触面角度小幅自适应偏转，保证受力均匀。设计过程中充分考虑了人工操作的 ergonomics 要求，操作杆的安装高度适配成年人站立操作的自然手臂高度，转动摇杆时无需过度弯腰或抬臂，长时间作业也不易产生疲劳；整体外形紧凑，底座最大直径控制在常规手动工具的便携范围内，整体高度收缩后可放入常规工具箱，单人即可完成搬运与转场作业。安装边界方面，该工具无额外固定安装要求，仅需放置在平整坚实的支撑面上即可作业，顶升过程中最大外廓尺寸仅为底座直径与操作杆长度之和，作业预留空间要求低，即使在设备底部、狭窄沟槽等受限空间内也可顺利完成操作，螺杆的最大顶升行程覆盖日常轻型顶升作业的绝大多数高度需求，可满足从几厘米到十几厘米的高度调整范围，适配不同的顶升高度要求。整体结构无易损易耗件，所有金属部件均做了防锈耐磨处理，长期反复使用也不会出现性能衰减，是可靠性极强的基础手动起重支撑工具。
