CAD基础练习用异形卡扣定位工件

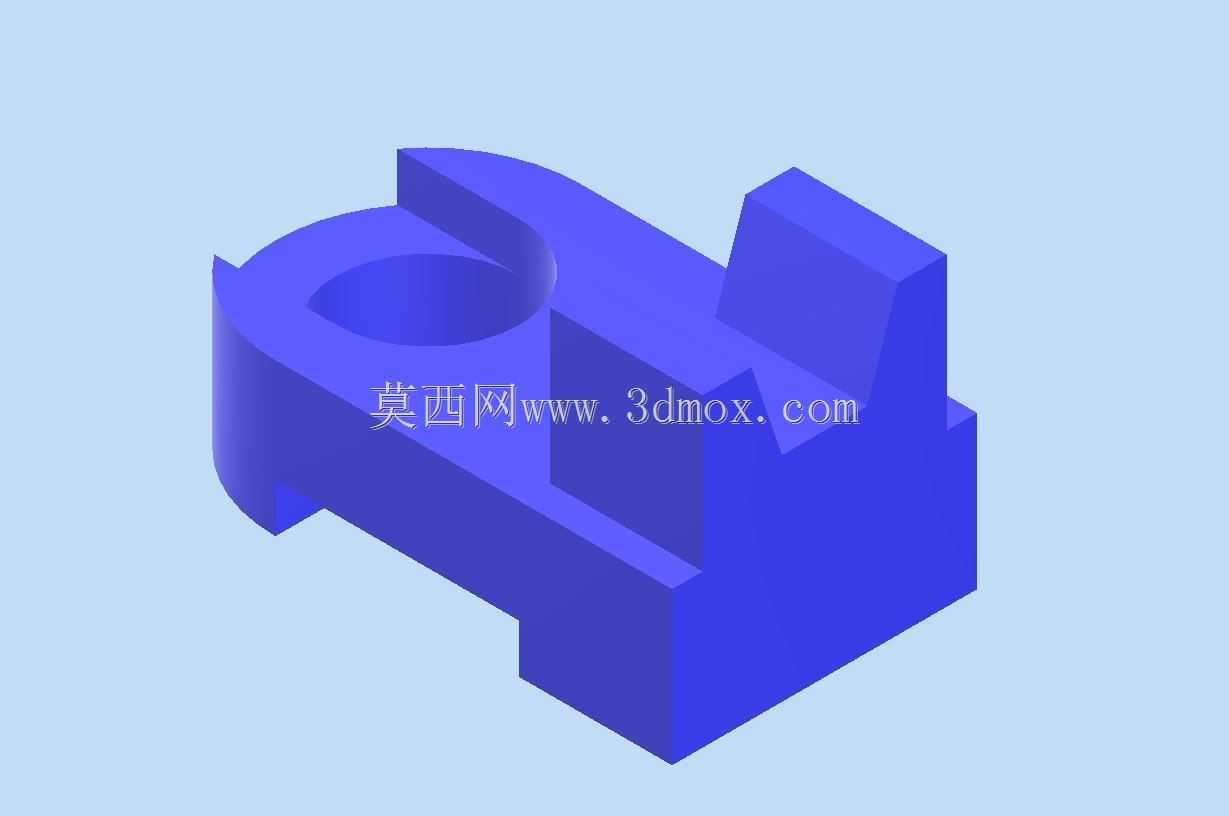

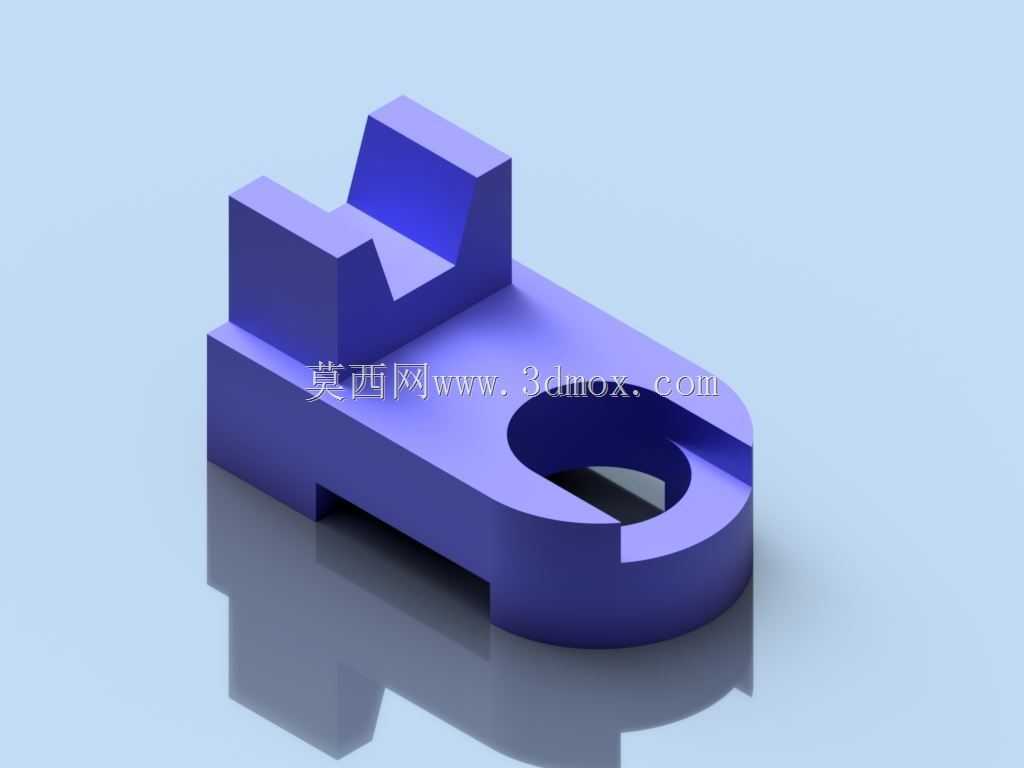

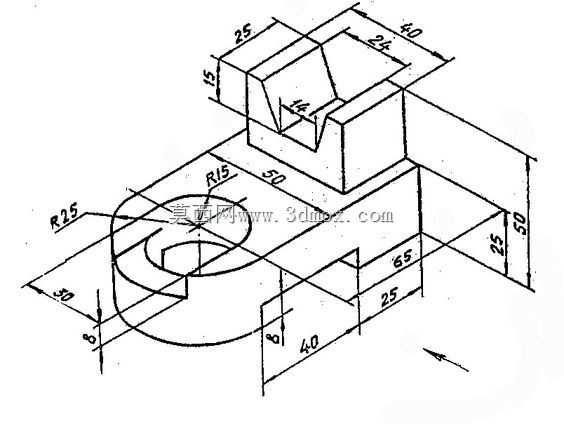

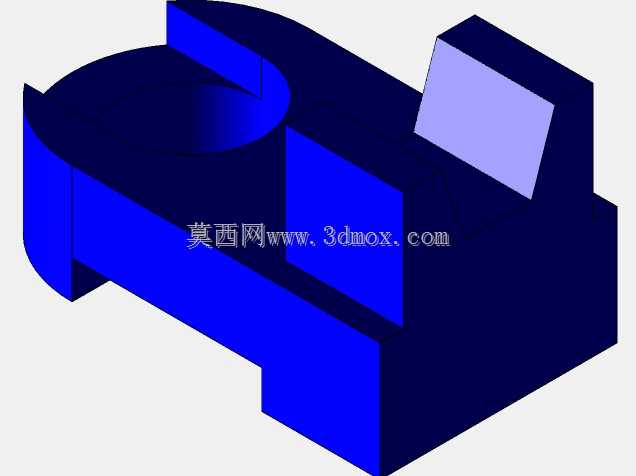

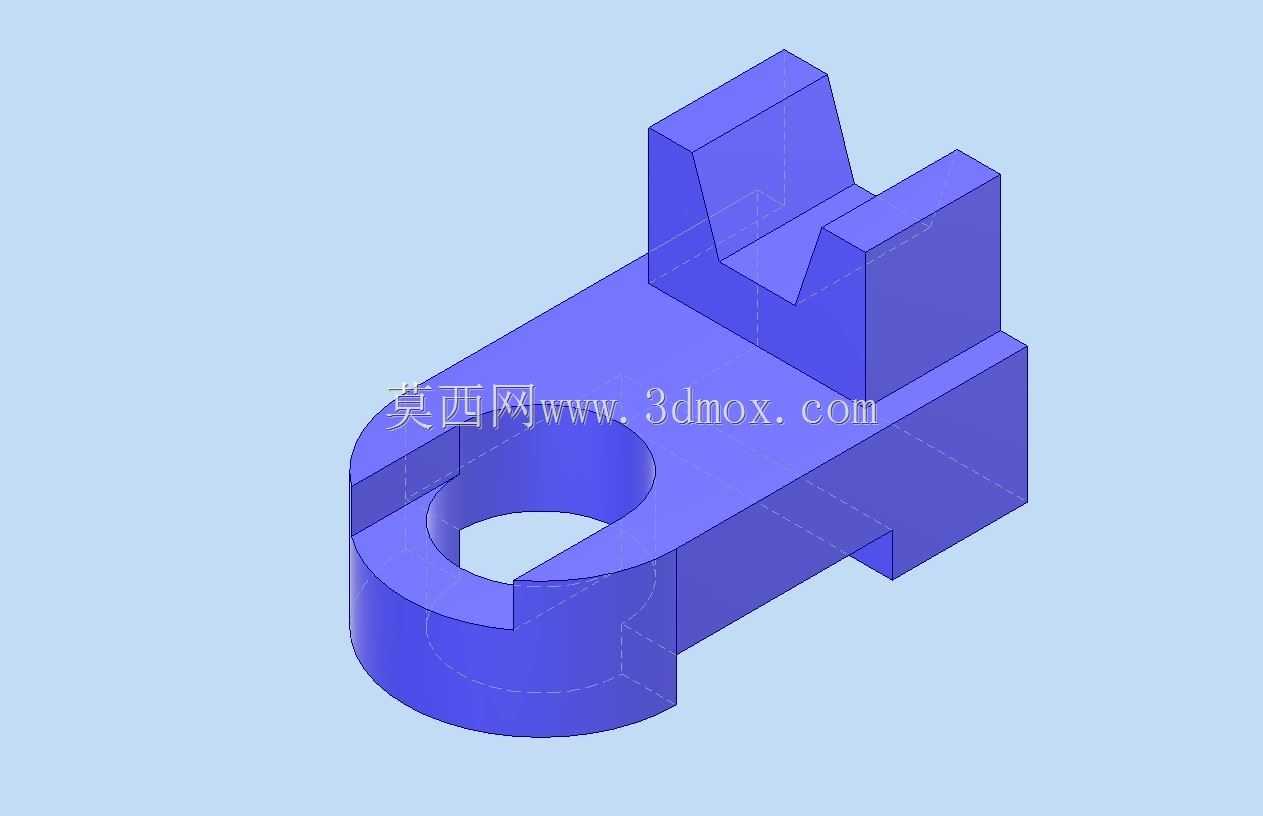

该异形卡扣定位工件属于机械装配领域常用的小型定位锁紧构件，主要应用在工装夹具快速定位、小型设备模组快拆连接、自动化产线载具固定等场景中，能够在不借助额外紧固件的前提下，实现两个相邻构件的快速对位与临时锁紧，大幅降低装配环节的操作耗时，提升产线换型与部件拆装的效率。从功能特性来看，工件一端设置的双凸台卡扣结构可嵌入对应构件的卡槽内，形成横向与纵向的双向限位，避免连接部位出现窜动偏移；另一端的半圆弧带腰型孔结构则可通过销轴或螺栓穿过孔位，实现与基座的铰接或固定连接，腰型孔的设计预留了一定的安装调节余量，能够抵消加工过程中产生的微小尺寸误差，降低装配对位的精度要求，同时圆弧过渡的外形能够减少应力集中，提升构件在反复拆装过程中的结构强度，避免棱角位置出现磕碰断裂的问题。在设计思路上，该工件整体采用一体化铣削成型的结构方案，没有额外的拼接部件，整体结构简洁规整，既适合作为入门阶段的三维建模练习案例，也能满足实际工业场景下的小批量加工需求，所有棱边均做了小尺寸倒角处理，既能够去除加工毛刺避免划伤操作人员，也能在装配过程中起到导向作用，让卡扣能够更顺畅地嵌入对应卡槽内。外形尺寸方面，工件整体长度控制在80mm范围内，宽度约35mm，最高处的凸台高度为28mm，安装边界上，腰型孔的中心距圆弧端面的距离为12mm，双凸台的卡槽宽度为10mm，安装时仅需要在对应基座上预留匹配宽度的卡槽以及对应孔径的安装孔位即可完成装配，不需要额外预留过大的操作空间，能够适配空间紧凑的小型设备内部安装需求，整体结构的壁厚均匀，最小壁厚不小于5mm，既保证了足够的结构强度，也不会造成材料的不必要浪费，适合采用铝合金、工程塑料等多种材料进行加工制作，可根据实际使用场景的强度需求灵活选择加工材质。
