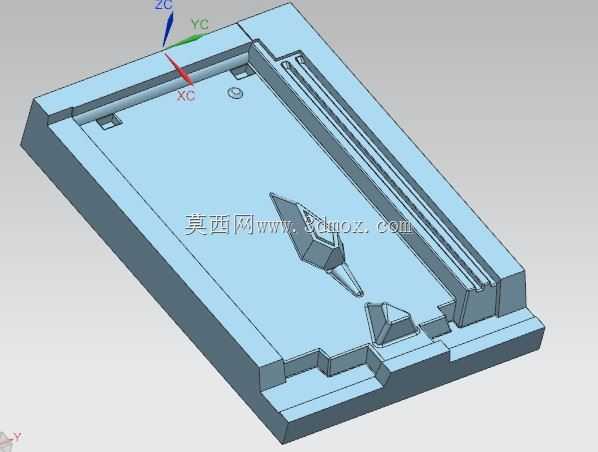

带异形成型腔的注塑模具型腔结构

该结构为注塑模具的核心成型型腔组件，主要应用于消费电子类带狭长侧边结构的塑料外壳生产场景，适配卧式注塑机的安装工位，可直接装入标准模架内完成合模、射胶、冷却、开模全流程注塑作业，承担产品外表面与内部异形结构的直接成型功能。从实际生产用途来看，该型腔直接决定注塑产品的外观精度与结构尺寸，其表面加工质量会直接复刻到最终塑料件表面，因此设计过程中对分型面贴合度、成型面粗糙度、镶件定位精度都有极高要求，能够避免生产过程中出现飞边、缺胶、结构错位等常见注塑缺陷。从功能特性来看，该型腔主体采用一体式模仁基体设计，侧边预留了狭长的滑槽成型位，可一次成型产品侧边的导向滑轨结构，型腔内设置了独立的异形镶件安装位，用于成型产品表面的特殊凸起与卡扣结构，这种分体镶件设计既方便后续磨损后的单独更换，降低模具维护成本，也能优化局部冷却水路的排布，缩短产品冷却周期，提升整体注塑生产效率。在设计思路上，该结构优先遵循注塑成型的脱模顺畅性原则，所有成型侧壁都预留了合理的脱模斜度，避免开模时拉伤产品表面；分型面选择在产品轮廓的最大截面处，保证合模时的贴合密封性，同时在型腔边缘设置了定位止口，与动模部分精准配合，减少合模错位的概率；型腔基体的边角位置都做了工艺倒角处理，既避免加工与装配过程中出现应力开裂，也能减少操作人员装配时的磕碰划伤风险。从外形尺寸与安装边界来看，该型腔整体为长方体块状结构，长宽尺寸适配标准2030规格模架的模仁安装槽，厚度方向预留了足够的冷却水路钻孔空间，底部设置了标准的螺丝安装孔位，可直接通过内六角螺丝固定在模架的定模板上，不需要额外做定制化的安装适配；型腔侧边的狭长成型槽深度与产品侧边滑轨的深度完全匹配，槽内的表面粗糙度达到镜面级别，保证成型后的产品滑轨滑动顺畅无卡滞；内部的异形镶件采用挂台定位方式固定，安装后镶件表面与型腔基体表面的高度差控制在0.02mm以内，避免产品表面出现明显的拼接夹线，满足消费电子产品的外观质量要求。
