吸尘器HEPA滤网注塑成型模具结构

这套模具对应家用及商用清洁设备中真空吸尘器的HEPA过滤器外框注塑件生产，是清洁设备过滤模块核心塑胶配件的成型工装，主要应用于家用卧式吸尘器、手持无线吸尘器、商用中央除尘系统的过滤组件生产环节，所成型的滤网外框用于固定HEPA滤材，在吸尘作业的气路中承担拦截微尘、固定滤层、密封风道的作用，避免未经过滤的含尘气流漏出造成二次污染，直接决定吸尘器的过滤精度与整机密封性能。

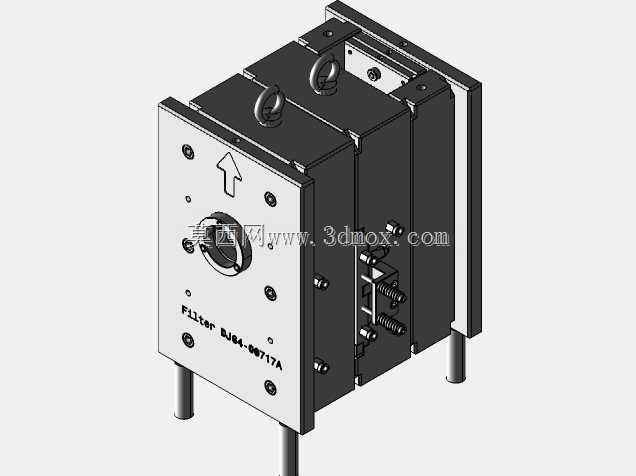

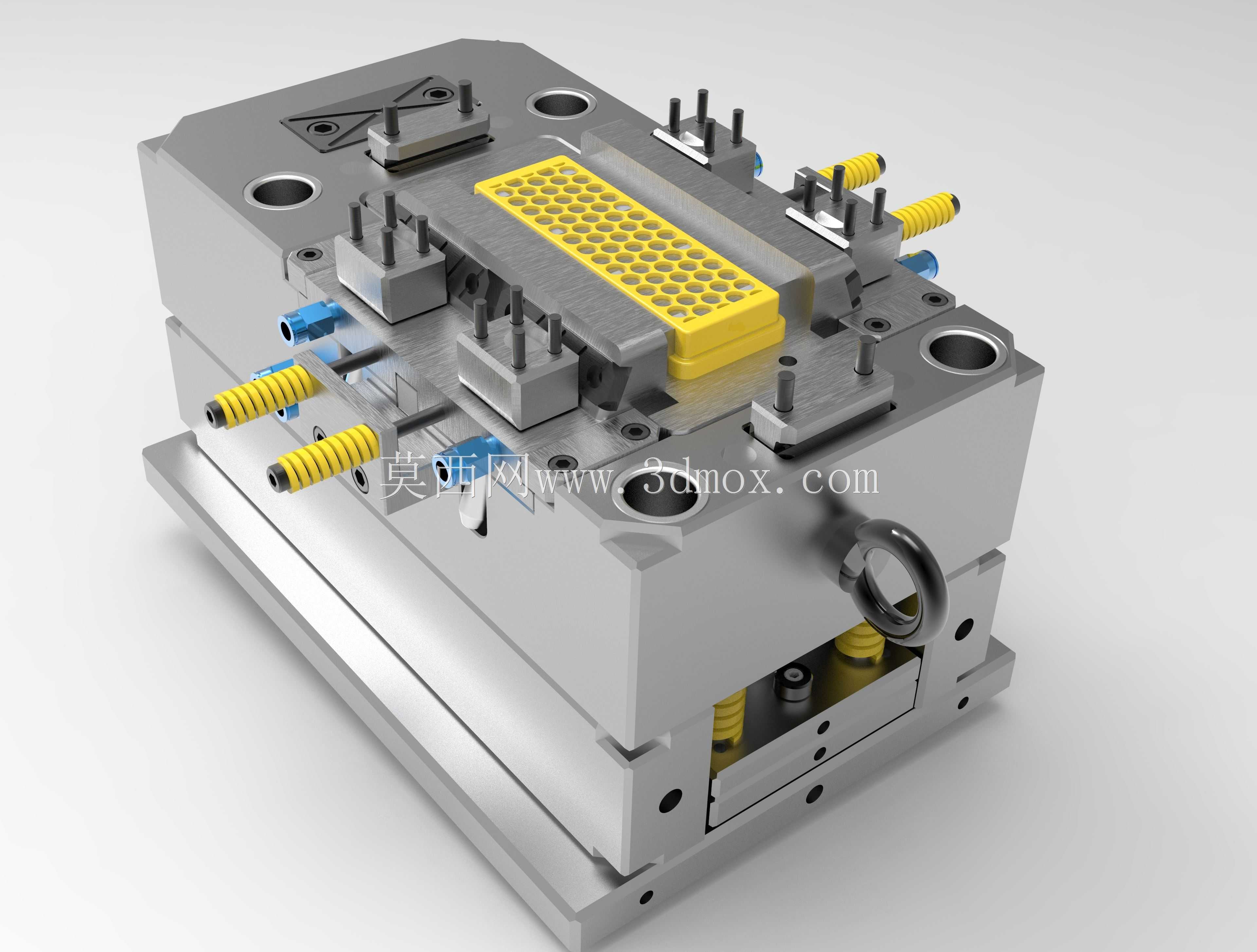

从功能特性来看，这套模具采用一模一腔的两板模结构设计，针对滤网外框密集网格的成型需求，在型腔侧做了均匀的排气槽布局，避免注塑过程中网格区域困气造成缺胶、烧焦缺陷；型芯侧对应网格的细小镶件采用分体式镶拼结构，既方便加工时保证网格的尺寸精度，也便于后续生产中出现磨损、堵料时快速更换维护，降低生产停机成本。模具的进胶方式采用侧浇口进胶，浇口设置在塑件非外观的侧边位置，成型后去除浇口不会在滤网的安装配合面与外观面留下痕迹，保证塑件装配后的密封性与外观一致性。冷却系统围绕型腔与型芯做了环绕式水路布局，针对网格密集区域单独设置了近距离冷却水道，保证整个塑件成型时冷却均匀，减少网格区域的收缩变形，避免塑件翘曲导致后续与滤材、吸尘器仓体装配时出现密封间隙。

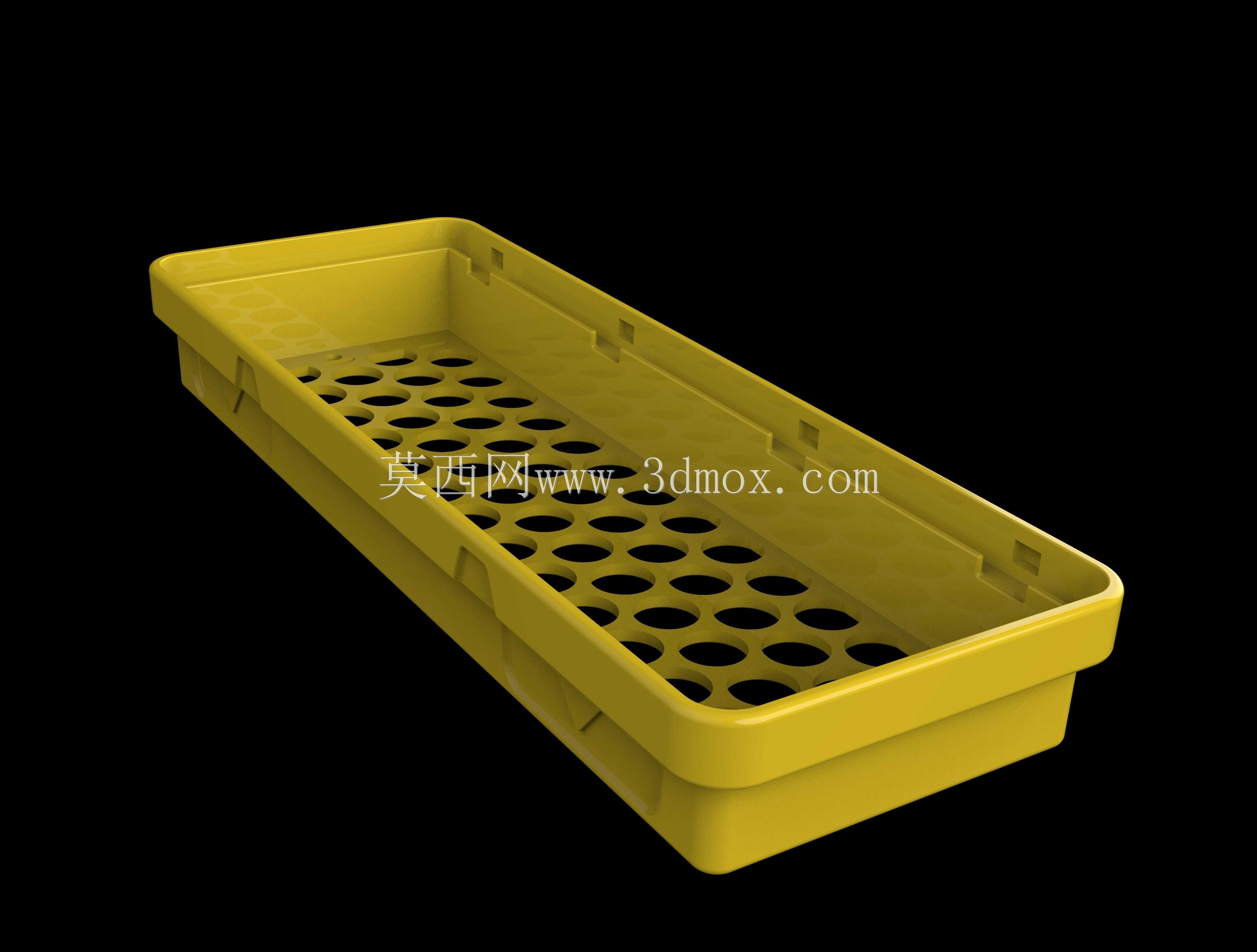

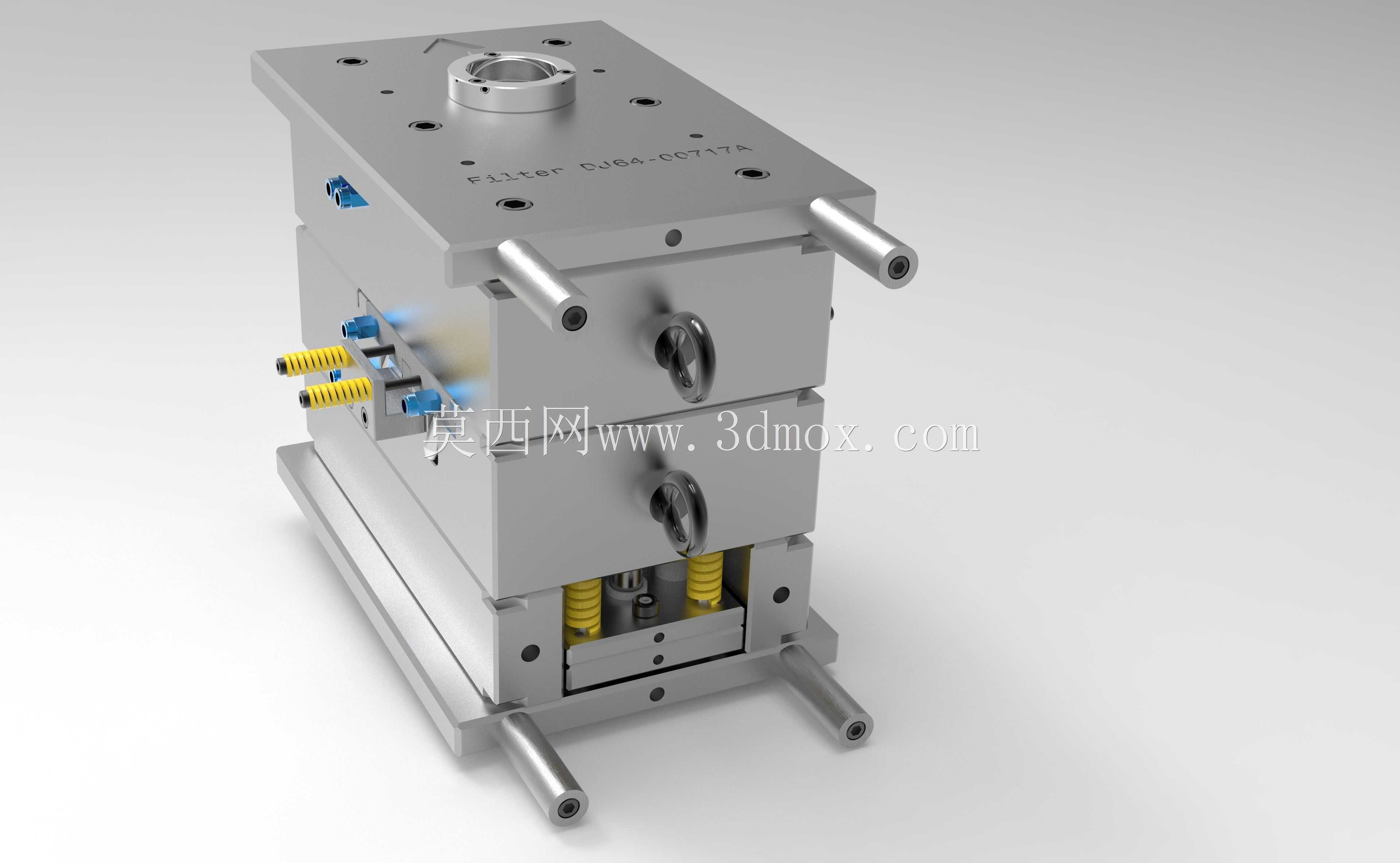

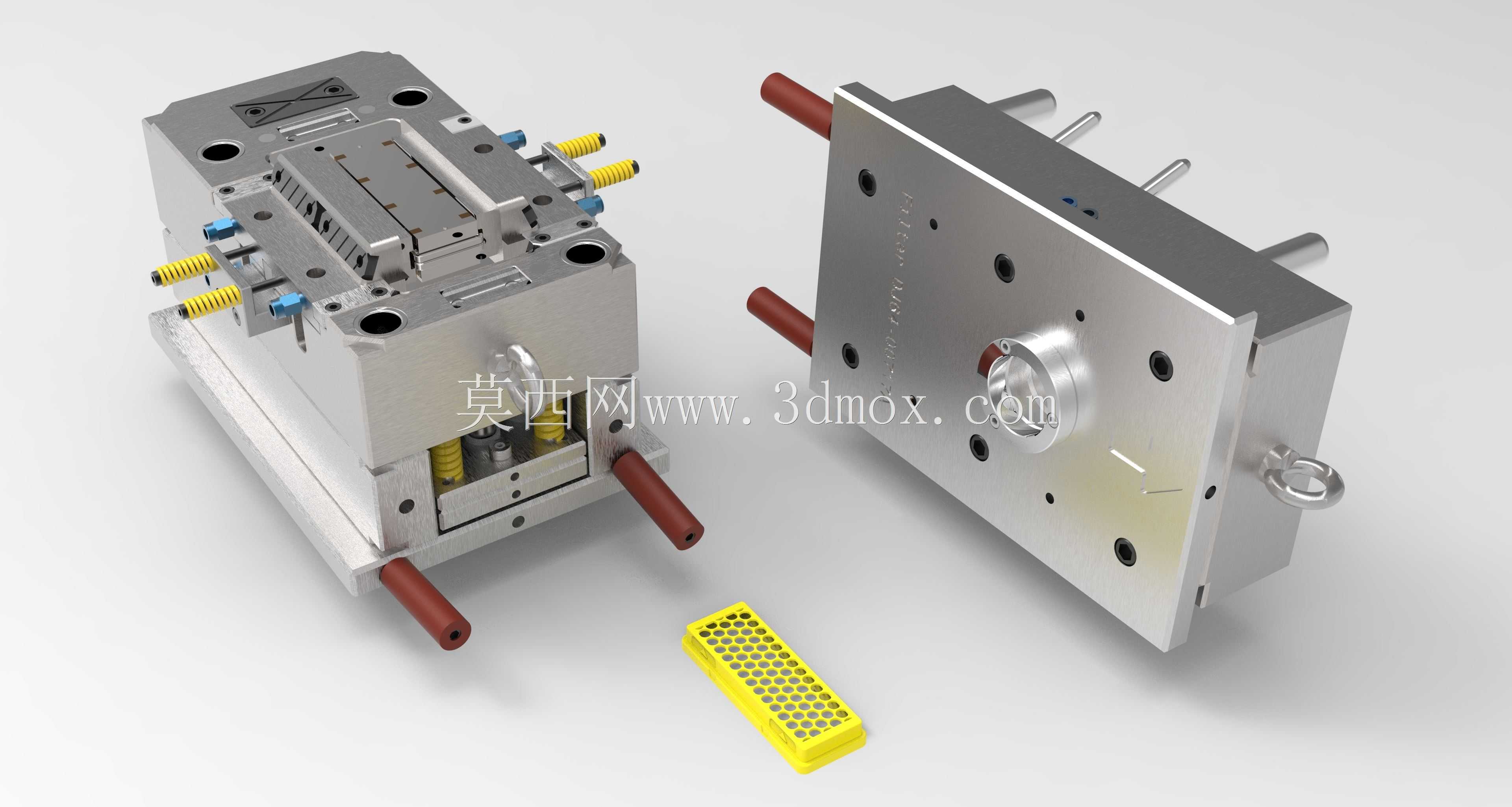

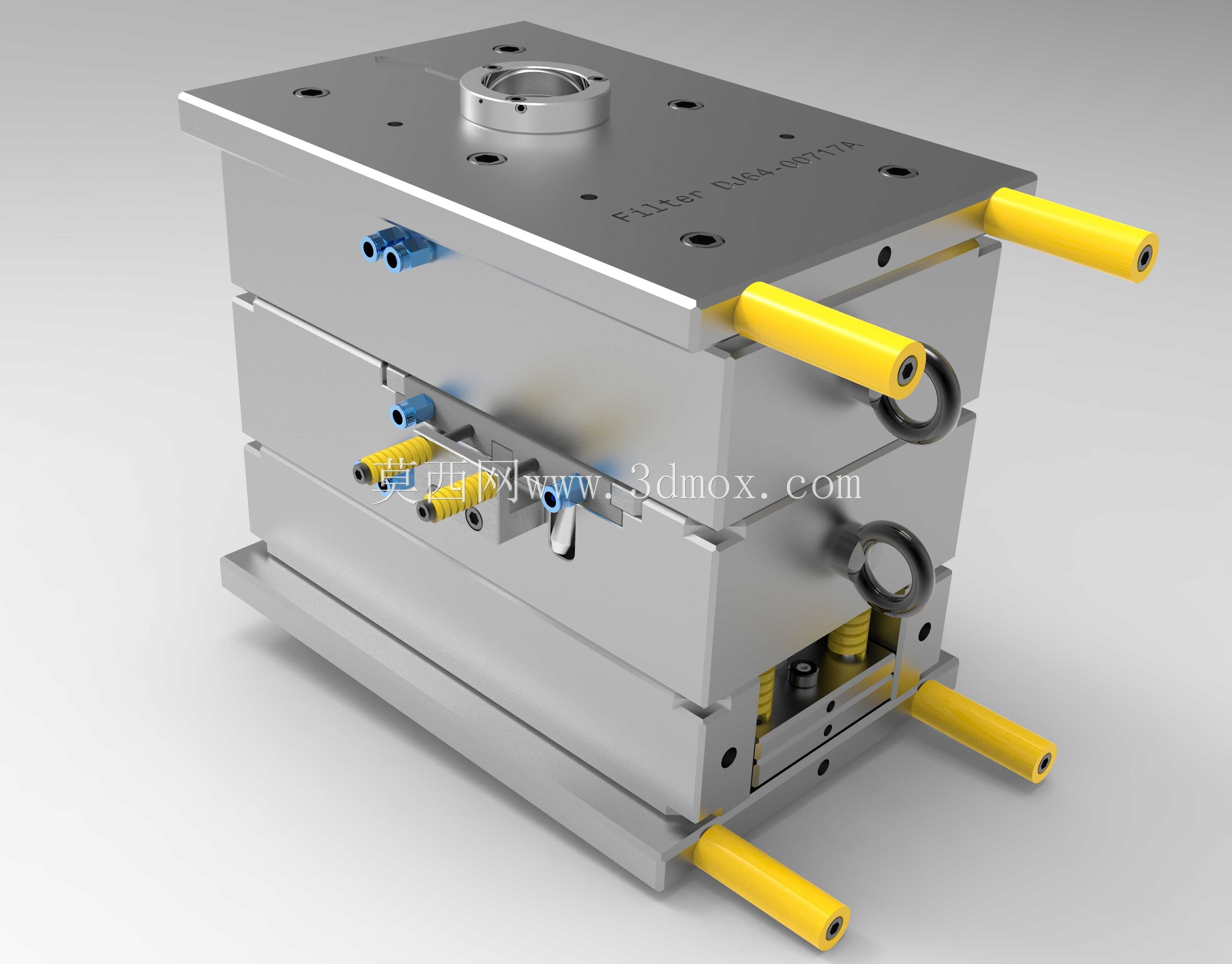

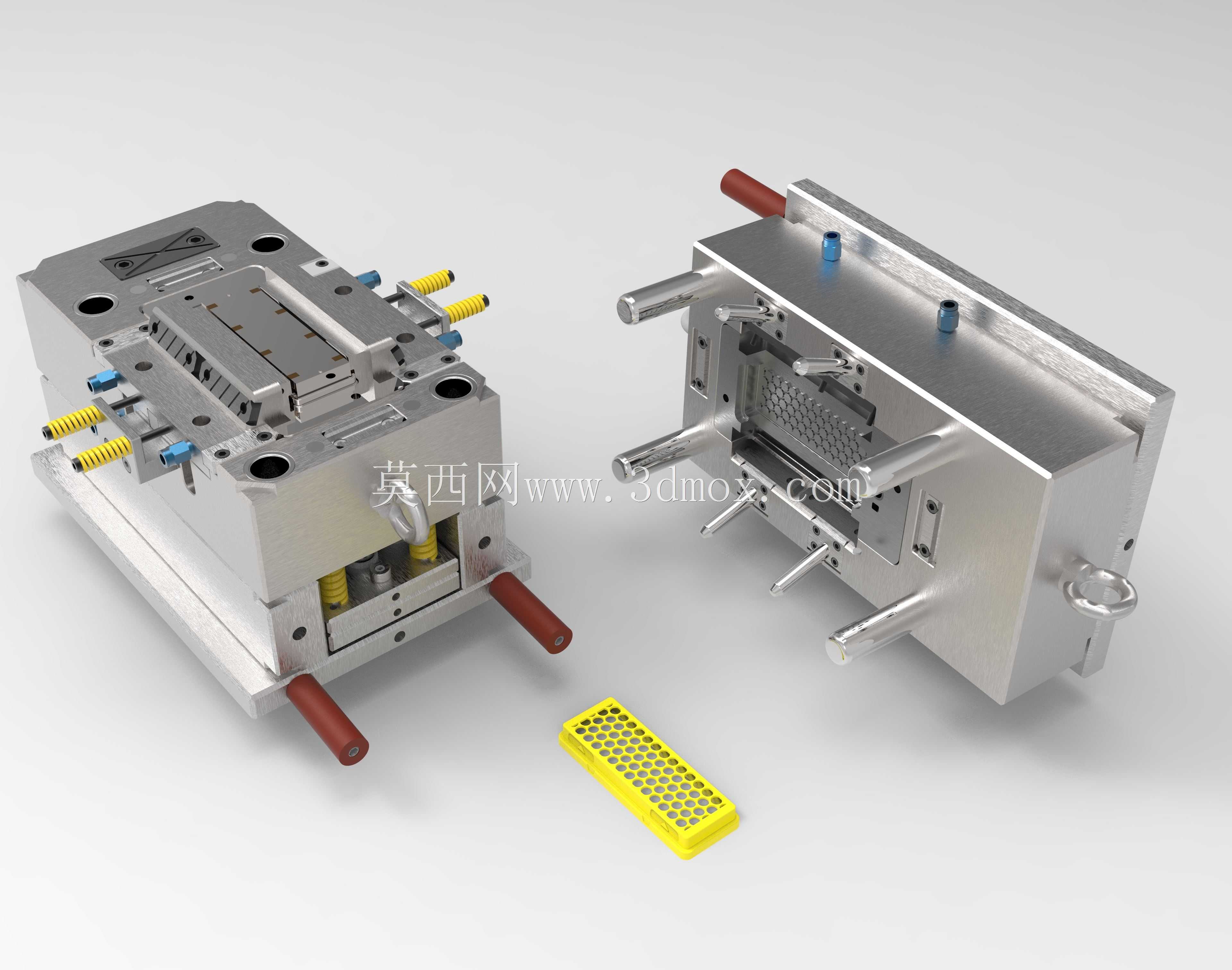

设计过程中，首先围绕滤网外框的装配边界做了尺寸校核，塑件整体为长条形薄壳结构，外轮廓尺寸适配常规手持吸尘器的滤仓安装位，壁厚均匀控制在1.8mm，网格区域的筋位厚度做了0.8mm的渐变处理，避免筋位过厚造成表面缩痕；模具的导柱导套采用对角布置的高精度导向组件，合模时保证型腔与型芯的对位精度，避免网格区域出现错位飞边。顶出系统采用顶针+推板结合的顶出方式，针对塑件边框位置布置均匀顶针，配合周边推板同步顶出，避免密集网格区域顶出时受力不均造成塑件顶白、变形，保证成型后的塑件平面度满足后续与HEPA滤材的超声波焊接装配要求。模具上的黄色接头为冷却水路快插接口，红色部件为模具吊装与开合模定位的受力部件，整体结构紧凑，适配160吨级卧式注塑机的安装尺寸，生产时可实现稳定连续注塑，成型周期控制在25秒以内，满足清洁设备配件大批量生产的效率与精度要求。
