医用一次性塑料注射器精细结构设计

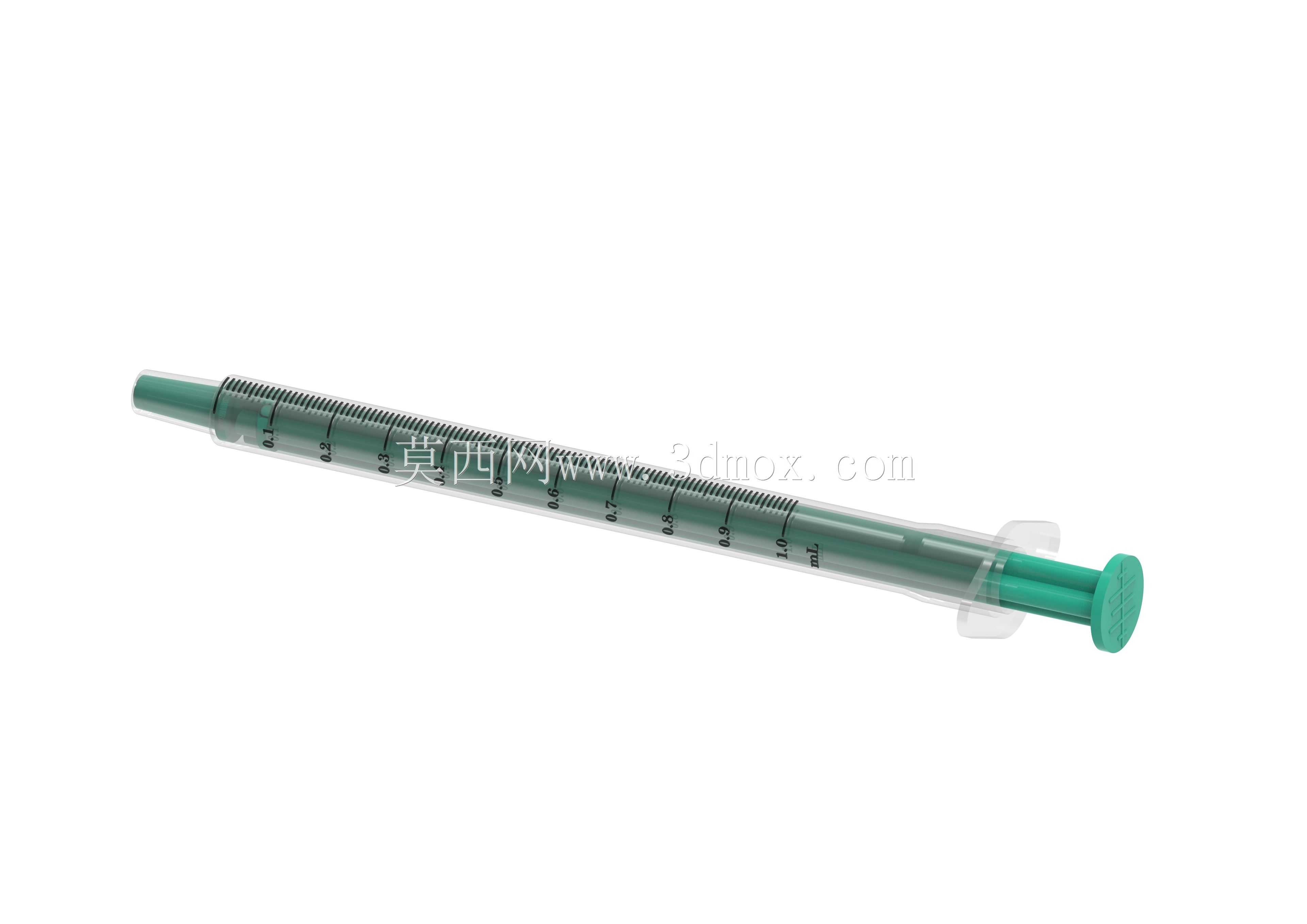

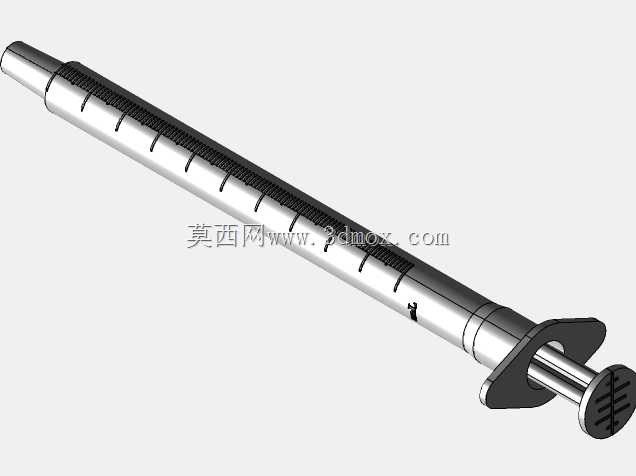

这款注射器的三维结构设计，主要面向临床医疗注射、实验室精准取样、工业点胶定量加注等多场景的使用需求，在结构设计上充分兼顾了使用安全性、操作便捷性与计量精准性的核心要求。整体结构采用针筒、活塞推杆、针头衔接座三大核心部件组合的经典架构，针筒主体选用半透明医用级高分子材质设计，筒壁外侧做了等距刻度标识的结构预留，刻度线沿针筒轴向均匀排布，最小刻度间隔可满足小剂量液体的精准计量需求，能够适配不同场景下的定量取液、注液操作。针筒前端设计有标准鲁尔接头结构，可适配通用规格的针头或者转接管路，接头处做了锥度密封结构设计，能够保证装配后液体无渗漏，同时兼顾拆装的便捷性，无需额外工具即可完成针头的更换操作。推杆部分采用与针筒内壁高精度适配的活塞结构设计，活塞边缘设置有多层密封唇边，在保证推拉顺滑无卡顿的同时，能够有效避免筒内液体从推杆间隙渗漏，推杆尾部设计有圆形推柄，推柄表面做了防滑纹理结构，方便操作人员手指施力，精准控制推注速度与推注剂量。针筒侧翼设置有对称的指撑结构，在进行推注操作时，操作人员可将食指与中指抵在侧翼两侧，拇指按压推柄完成注射动作，符合人体工学的施力角度，长时间操作也不易产生手部疲劳。在尺寸设计上，针筒的外径、壁厚都经过合理测算，既保证了筒壁具备足够的结构强度，在抽取、推注液体时不会因负压或正压产生形变影响计量精度，同时也控制了整体的重量，手持操作时轻便无负担。活塞的行程长度与针筒的额定容量完全匹配，推杆推至最底端时活塞可完全贴合针筒前端内壁，能够最大限度减少筒内的液体残留，避免试剂或者药液的浪费。整体结构没有多余的复杂零部件，各部件的装配间隙经过精准调校，既满足生产组装时的便捷性要求，也能够保证使用过程中各部件动作顺畅，不会出现卡滞、漏液等影响使用的问题。除了常规的医用注射场景外，该结构也可适配实验室少量试剂的精准移取、工业生产中胶水、油墨等流体的定量点涂场景，通过调整针筒的容量规格、活塞的密封材质，即可拓展适配不同流体介质的使用需求，结构通用性较强。
