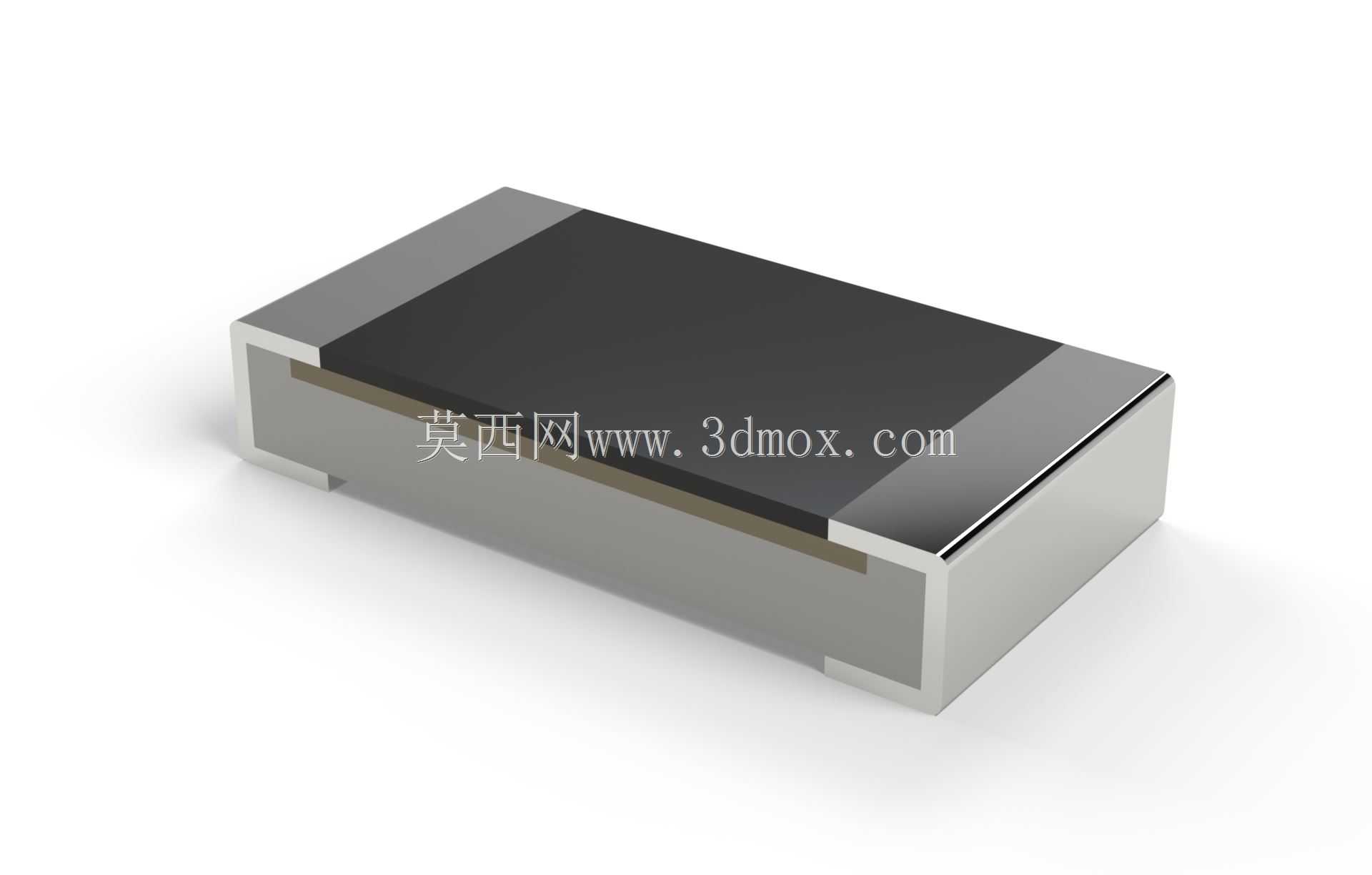

多规格贴片式电子元器件封装结构

本次呈现的贴片式电子元器件封装结构，是面向表面贴装技术工艺打造的标准化无源元件封装形态，广泛应用于消费电子、工业控制板卡、汽车电子、通信终端设备的印制电路板组装环节，是板级电路实现电阻、电容等基础无源元件搭载的核心封装形式。这类贴片封装元件完全适配回流焊、波峰焊等自动化SMT生产流程，相比传统通孔插装元件，能够大幅压缩板上占用空间，提升电路组装密度，适配高密度、小型化电子产品的设计需求，从便携数码设备的紧凑主板，到工业控制模块的高可靠性板卡，再到车载电子的耐高温电路单元，都能见到这类封装元件的应用。

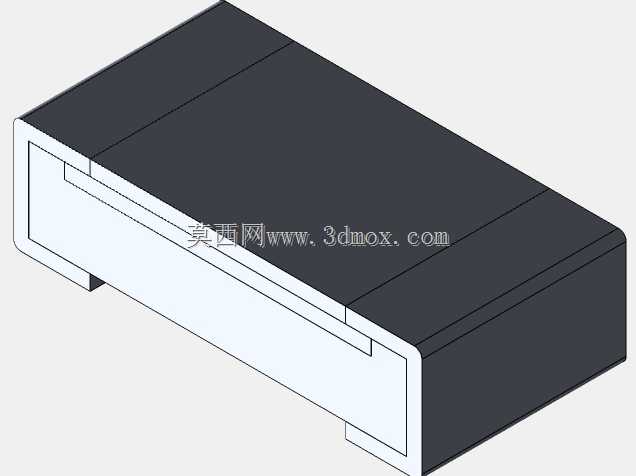

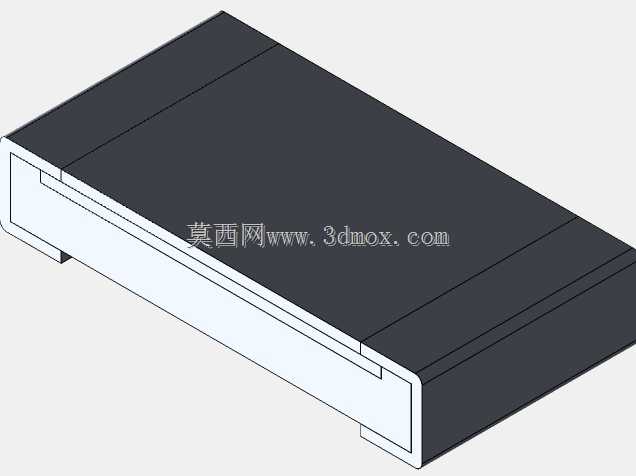

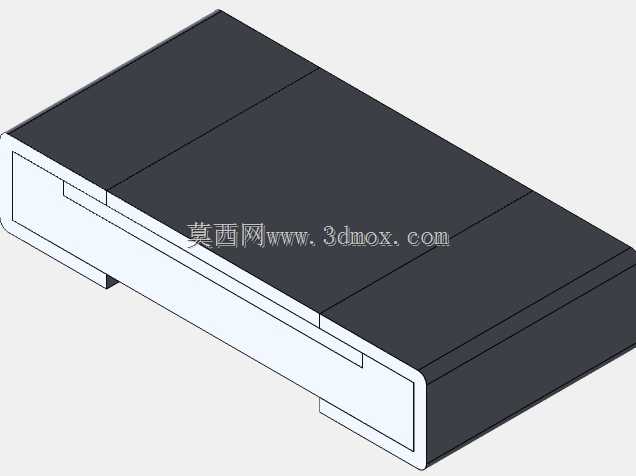

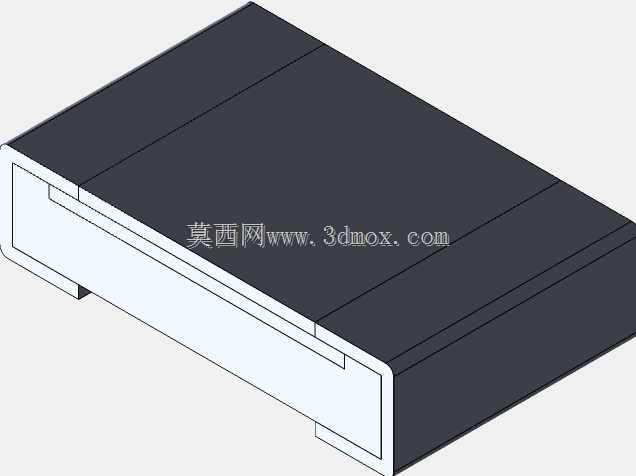

从功能特性来看，该系列封装覆盖1206、0805、0603、0402四种主流规格，不同规格对应不同的功率承载能力与容值/阻值适配范围，两端金属端电极设计保证了焊接时的焊锡浸润性与结合强度，主体陶瓷或塑封基体具备良好的绝缘性能与温湿度稳定性，能够适配常规工业级温域的工作环境，满足不同电路场景对元件耐压、耐流、温度特性的差异化需求。

在设计思路上，该封装结构严格遵循电子工业领域的表面贴装元件尺寸规范，两端电极的宽度、厚度与伸出长度经过精准测算，既保证焊接过程中焊锡能够形成可靠的弯月面焊缝，避免虚焊、立碑等SMT焊接缺陷，又控制元件整体高度，适配薄型化电子产品的板间间隙要求。主体封装基体的边缘做了微小倒角处理，在自动化贴装过程中能够顺畅通过吸嘴拾取、视觉定位、贴装压合的全流程，减少贴装偏移、卡料等生产异常。

从外形尺寸与安装边界来看，四种规格的封装长度、宽度尺寸严格对应行业通用标准，1206规格长宽尺寸为3.2mm×1.6mm，0805规格为2.0mm×1.25mm，0603规格为1.6mm×0.8mm，0402规格为1.0mm×0.5mm，所有规格的元件厚度均控制在对应标准范围内，安装时仅需在印制电路板上按照对应封装尺寸设计对称的焊盘，预留足够的焊盘间距与元件周边安全间隙，即可满足自动化贴装与焊接的工艺要求，无需额外定制安装结构，能够直接融入现有标准化SMT生产线的作业流程，大幅降低电路设计与生产的适配成本。
