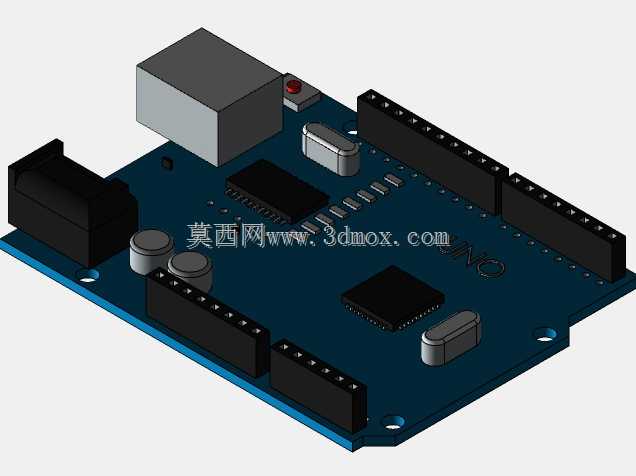

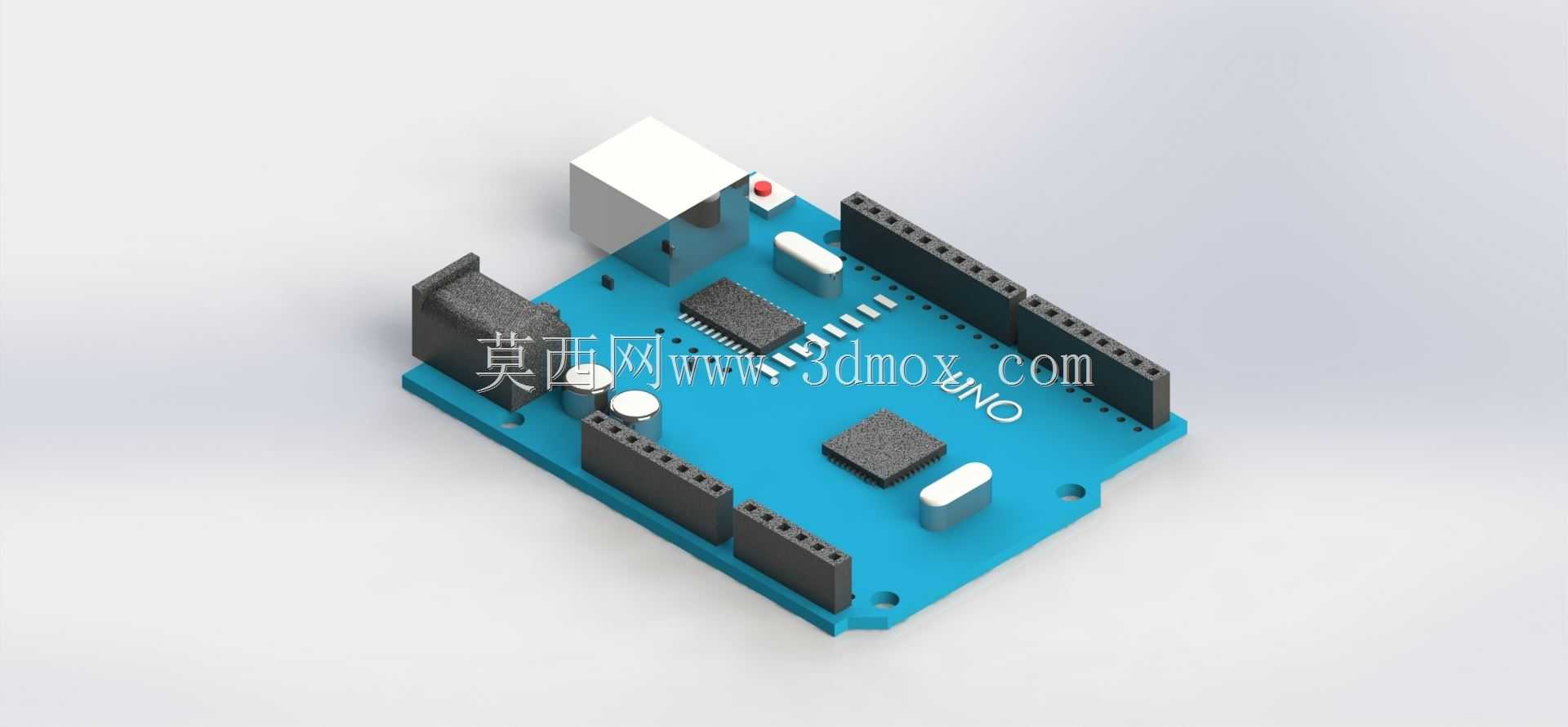

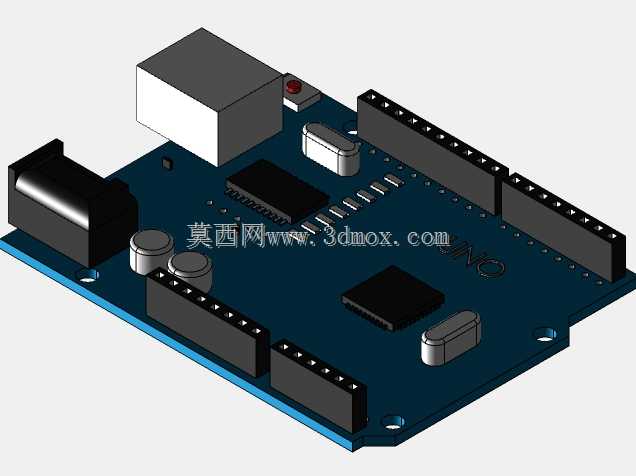

贴片式ArduinoUNOR3开发板结构设计

这款贴片版本的Arduino UNO R3开发板，是面向嵌入式开发、创客项目、工业小体量控制场景打造的核心控制载体，在实际应用中，它既可以作为学生学习嵌入式编程、电子电路设计的入门实操载体，也能搭载在小型智能设备、物联网采集节点、桌面级自动化小装置、创意交互装置中承担核心运算与外设控制职能，能够对接各类传感器、执行器完成信号采集、逻辑运算、指令输出的全流程控制工作。

从功能特性来看，该开发板保留了经典UNO R3的全部外设接口布局，板载贴片式主控芯片、电源管理模块、晶振电路、复位按键、USB通信接口以及电源输入接口，两侧的排针引脚完全兼容经典UNO的扩展规范，可直接匹配市面上绝大多数的Arduino扩展板使用，无需额外调整接线定义。贴片工艺的设计让整块板的元件布局更加紧凑，相比直插元件版本，板体的整体厚度更薄，抗震性能更优，能够适应有一定振动的小型设备安装场景，同时贴片元件的焊接可靠性更高，长期运行下的接触故障概率更低。

在设计思路上，这款开发板遵循了经典UNO的开源硬件规范，在保证引脚定义、板型轮廓完全兼容原有生态的基础上，将所有直插式元件替换为工业级贴片元件，优化了板上的走线布局，缩短了高频信号的传输路径，降低了信号干扰的概率，提升了运行稳定性。板体的外形尺寸完全遵循经典UNO R3的安装边界，四角预留的固定安装孔位置与原版完全一致，安装孔孔径适配常用的M3铜柱与螺丝，用户在替换原有直插版本开发板时，无需调整设备内部的安装空间、固定孔位以及接线位置，可直接完成替换升级。板上的接口位置也与原版保持统一，USB接口、电源接口、排针的相对位置没有偏移，不会出现安装后接口与设备外壳开口错位的问题，能够无缝适配原有各类配套外壳、扩展配件的安装需求。

在实际使用场景中，这款贴片版开发板可以部署在环境监测节点中采集温湿度、空气质量数据并上传，也可以安装在小型3D打印机、桌面机械臂等设备中承担运动控制职能，还能用于创意交互装置、智能小摆件的开发制作，紧凑的板型让它可以安装在空间更加局促的小型设备内部，不会占用过多的设备内部空间，稳定的贴片工艺也让它能够适应长时间连续运行的工作需求，无论是教学实验场景还是小规模的工业控制试点场景，都能提供稳定可靠的控制支持。
