小型贴片式触觉轻触开关结构设计

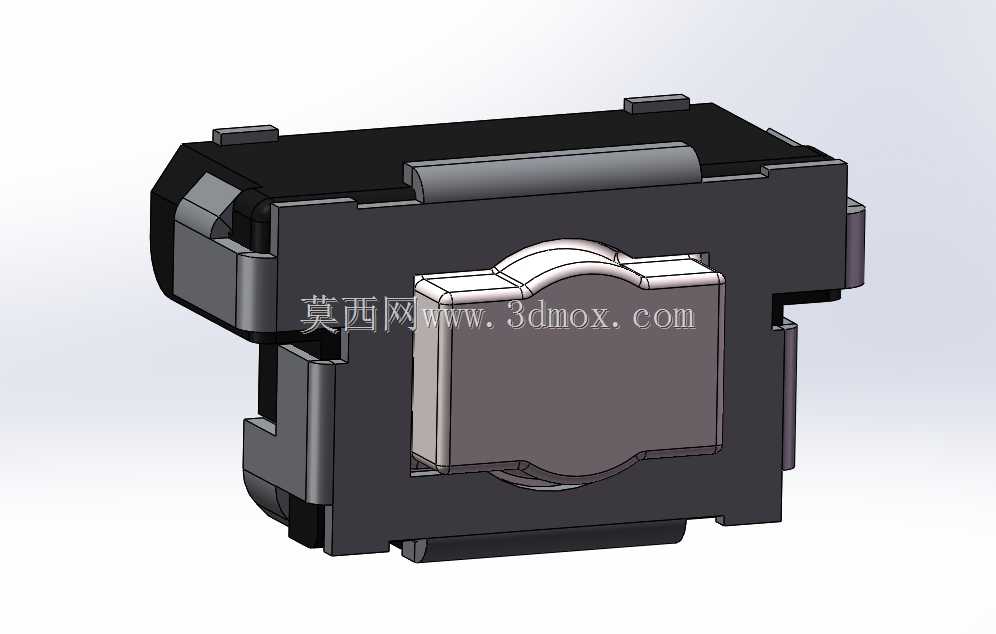

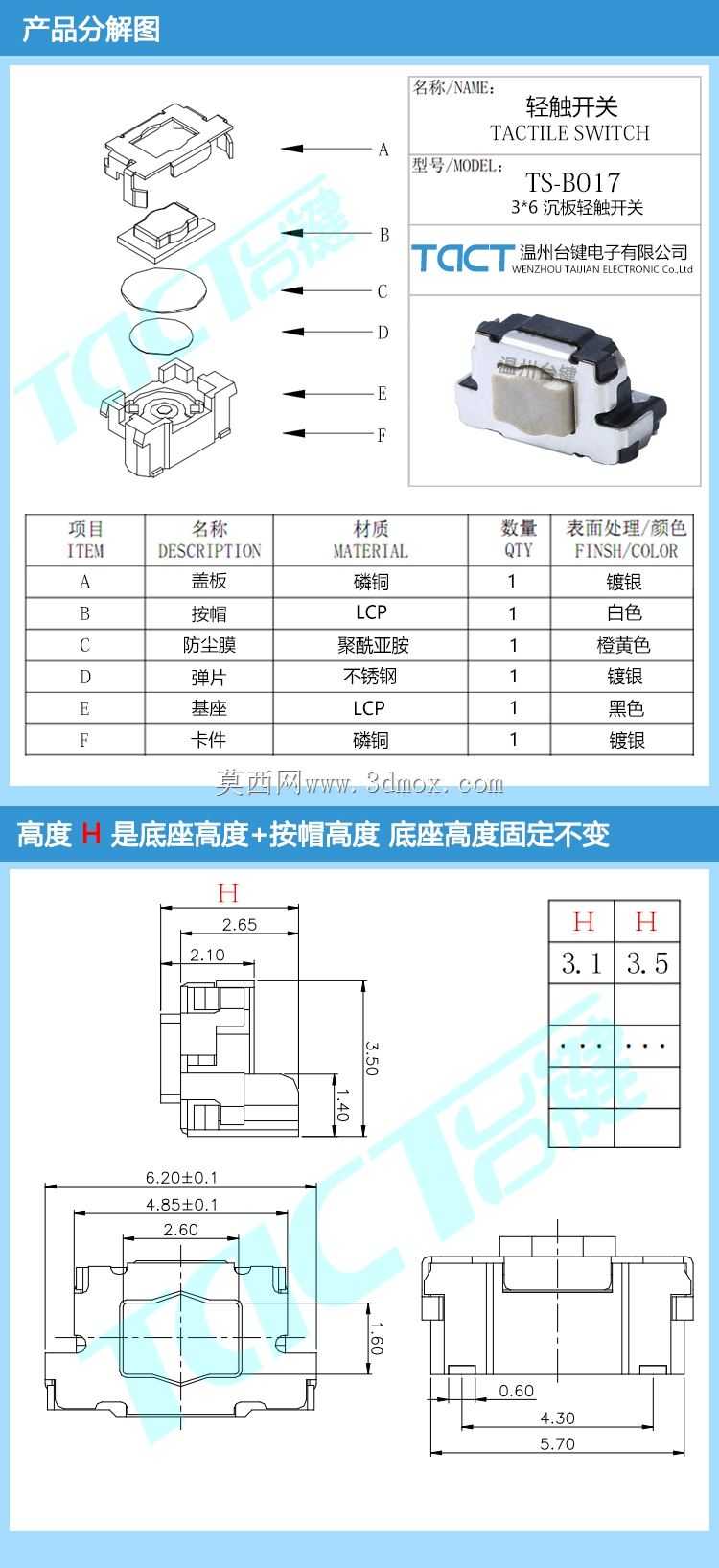

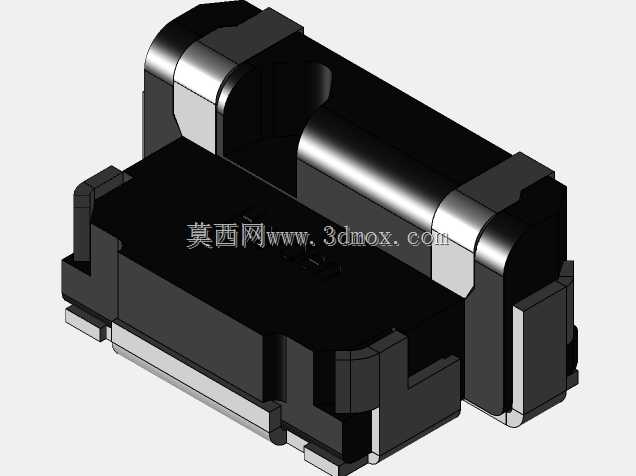

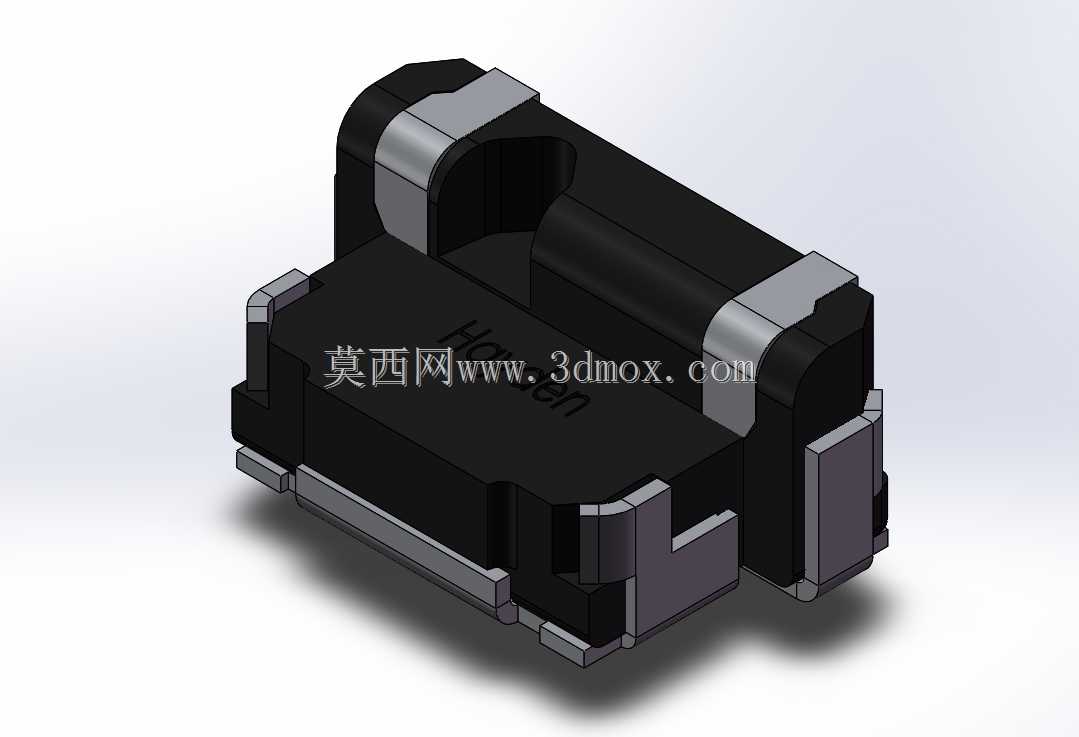

这款小型触觉轻触开关，是消费电子、工控外设、小型智能硬件领域应用极广的基础输入元件，日常接触的智能穿戴设备按键、蓝牙耳机触控触发键、小型工控面板操作键、便携数码设备功能键，都大量采用这类小尺寸触觉开关作为触发输入载体，承担着用户操作指令转化为电信号的核心作用，是人机交互链路里最基础也最关键的接触式触发部件。从实际使用场景来看，这类开关需要兼顾紧凑安装空间下的可靠触发、长期按压的寿命稳定性、贴片焊接工艺的适配性，以及日常使用中的防尘抗干扰能力，很多小型便携设备内部空间极其有限，留给开关的安装位往往只有数毫米见方，这就要求开关在极小的体积内整合完整的导通结构、回弹机构、防护外壳，同时还要保证按压手感的一致性，不会因为长期使用出现手感变涩、触发失灵、回弹卡顿的问题。在产品功能特性上，这款开关采用侧按触发结构，按压行程短，触发反馈清晰，用户按压时能通过触觉明确感知触发完成，避免误操作或者重复触发；内部采用弹片式导通结构，接触电阻低，导通稳定性好，能够适配小电流信号回路的通断需求，不会因为接触不良出现信号丢包、触发无响应的情况；外壳采用高强度工程塑料注塑成型，具备不错的耐高温特性，能够适配回流焊等常规SMT贴片焊接工艺，不会因为焊接高温出现外壳变形、内部结构错位的问题。设计思路上，这款开关整体采用模块化堆叠结构，外部黑色壳体作为承载基座，整合了安装定位卡扣、焊接引脚固定位，内部依次排布导电弹片、触发按键、防尘密封结构，既保证了组装的便捷性，也能在紧凑尺寸下实现结构强度的最优分配；外壳侧边设置的定位凸台，能够在PCB板安装时快速卡入预设的定位孔，避免焊接过程中开关出现偏移，保证贴片精度。外形尺寸与安装边界上，这款开关整体长宽尺寸控制在6mm见方，厚度适配常规薄型设备的内部堆叠要求，焊接引脚采用标准贴片式排布，引脚间距符合通用SMT工艺的加工要求，安装时不需要在PCB上开设过大的开孔，只需要预留对应尺寸的焊盘与定位孔即可，不会占用过多的板上空间，能够很好适配高密度排布的电路板设计需求；按键触发面的凸起高度经过优化，既能够保证设备外壳组装后按键露出高度合适，不会出现按键卡壳或者按不动的问题，也不会因为凸起过高影响设备整体的轻薄化设计。
