HC49XSMD贴片式HC-49晶体结构模型

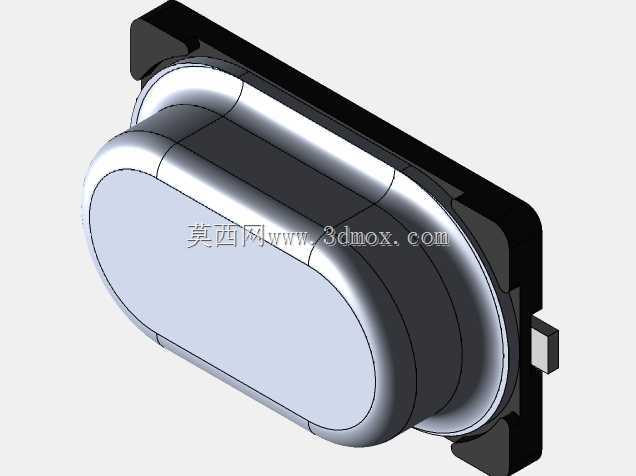

　　做消费类电子、工控板卡PCB布局的时候，HC-49封装的贴片晶振是再常见不过的时钟源元件，很多刚接触结构建模的工程师容易忽略这类小元件的安装边界，要么建的模型外壳干涉屏蔽罩，要么焊盘位置和实际物料对不上，导致投板后出现装配问题。这个模型还原的是HC49XSMD规格的HC-49晶体，整体外形做了精准的尺寸还原，长宽方向的安装边界控制在7×4毫米区间，高度方向也匹配常规贴片晶振的实际尺寸，完全可以直接导入PCB设计软件做3D布局校验，不用再担心元件和周边结构、外壳的干涉问题。从设计思路上看，这类SMD封装的晶振把传统直插HC-49的引脚改成了贴片式焊端，去掉了多余的直插引脚结构，既适配SMT回流焊的自动化生产流程，也能缩减板卡占用空间，

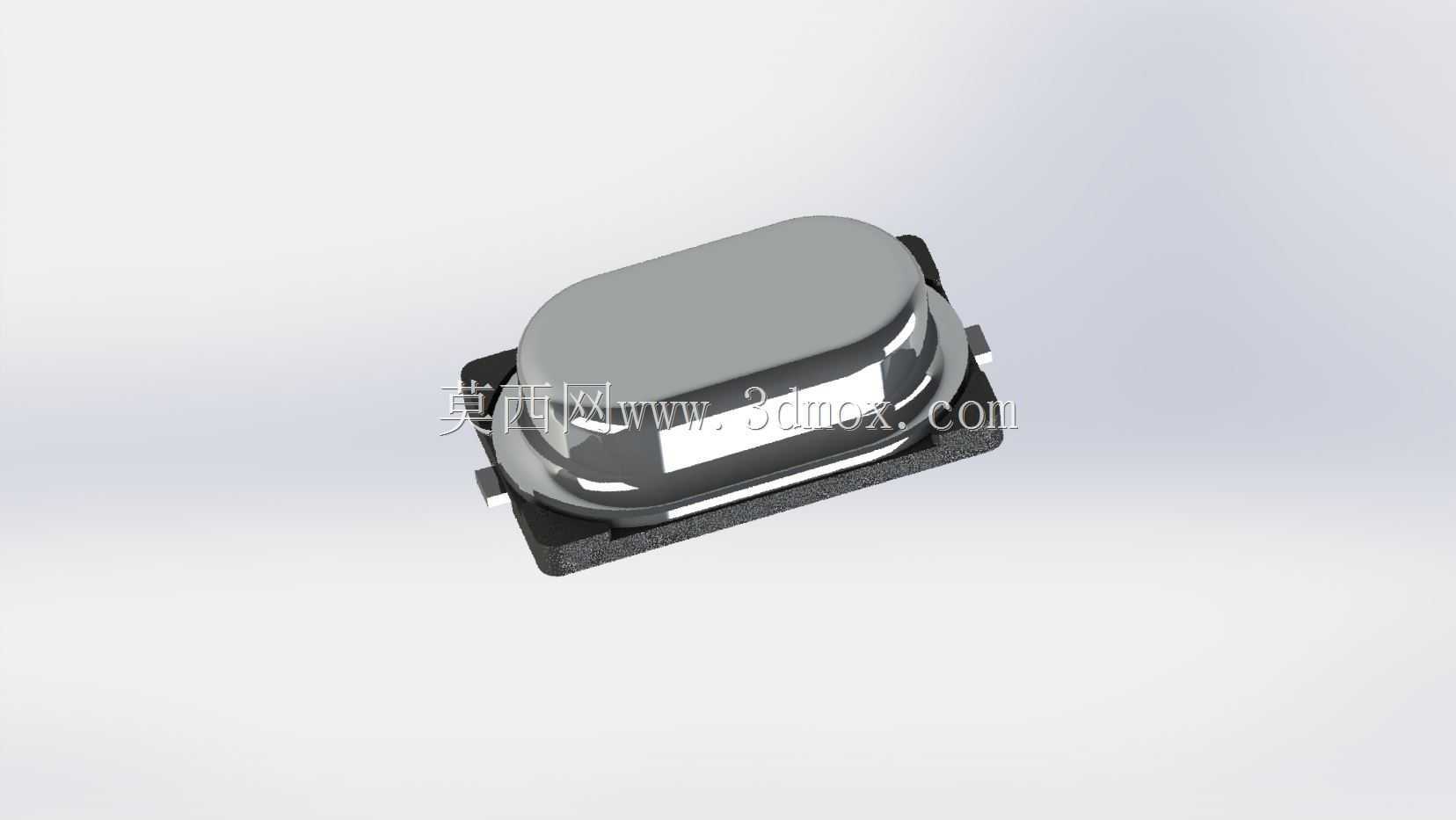

　　相比直插型号抗震性能也有明显提升，适合用在有轻度振动的工控设备、车载电子模块里。实际选型应用的时候，要注意这类晶体的金属外壳是做了接地设计的，建模的时候特意还原了外壳的金属包覆结构，布局时要和周边的高压走线、高频信号路径留出足够的安全距离，避免信号串扰影响时钟精度。模型的焊端位置完全按照行业通用的HC49XSMD封装规格制作，两个焊端的间距、宽度都匹配标准钢网开孔尺寸，导入装配的时候不需要额外调整位置就能和PCB焊盘完全对齐。外壳的椭圆弧面、底部黑色塑封基座的台阶结构都做了细节还原，不是简单的方块拉伸建模，做产品爆炸图、装配示意的时候能直接用，渲染出来的效果和实物几乎没有差别。很多工程师做板卡3D装配的时候，

　　随便找个近似尺寸的方块代替晶振，最后做整机装配的时候才发现晶振高度顶到了外壳内壁，或者和旁边的贴片电容、屏蔽罩侧壁干涉，这个模型的尺寸精度足够支撑从原理图选型、PCB布局到整机结构校验的全流程使用，不管是做通讯模块、测量仪器还是消费类数码产品的板卡设计，都能直接调用，省去自己测绘建模的时间，也能避免因为模型尺寸不准导致的生产装配问题。另外模型也还原了晶振外壳和基座的装配台阶，做热仿真的时候也能参考这个结构设置元件的散热参数，不用再额外简化模型结构。
