MSM261S4030I2S接口MEMS数字麦克风

　　这款MEMS数字麦克风的三维建模，核心围绕消费电子、工业声学采集场景的实际装配需求展开，日常选型中这类器件常被用于智能语音终端、工业声纹监测设备、车载语音交互模组、可穿戴拾音装置中，负责将环境声压信号转换为标准数字音频信号输出，相比传统模拟驻极体麦克风，它无需额外的AD转换电路，能直接输出符合I2S协议的数字音频流，大幅简化前端音频电路的布线难度，也能降低模拟信号传输过程中引入的电磁干扰问题。建模过程中首先还原了器件的表贴式封装结构，整体采用矩形贴片设计，底部设置标准焊盘布局，建模时严格对齐实际量产器件的安装边界，长宽尺寸控制在2.6mm*1.4mm区间，整体封装高度控制在0.9mm，完全匹配常规0402封装周边元件的布局间距，

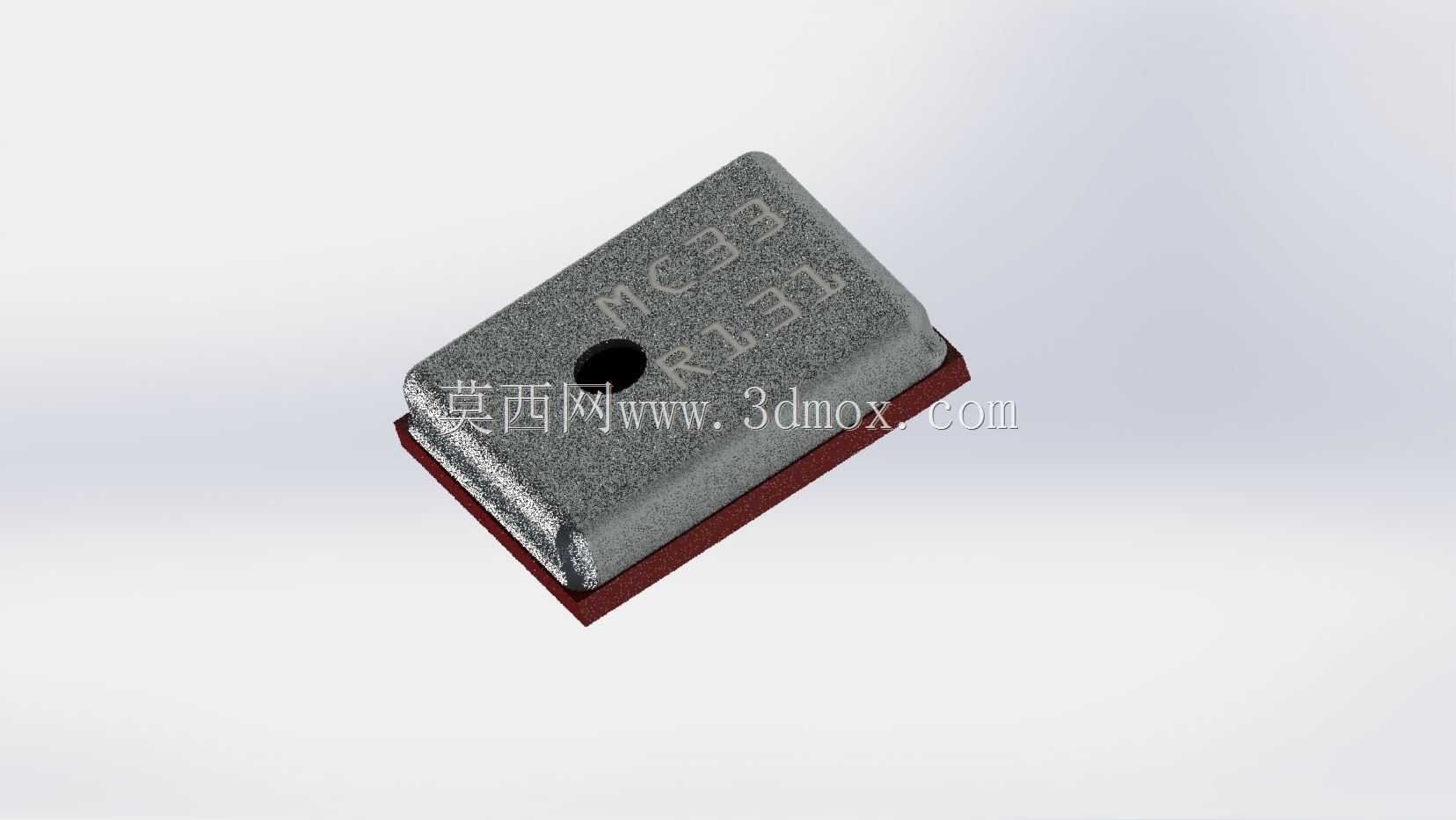

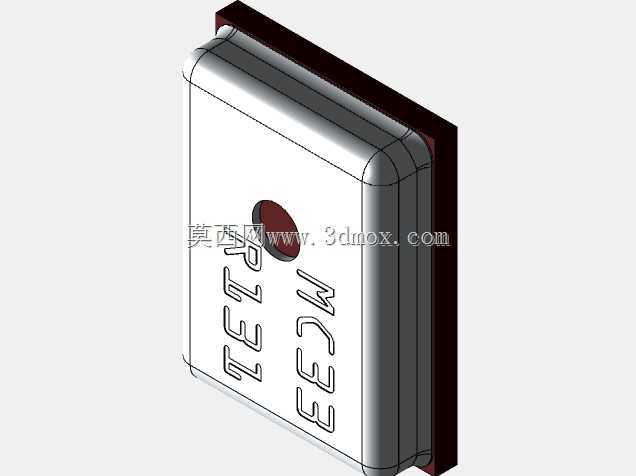

　　不会在PCB装配时和周边阻容元件产生干涉。器件顶部的拾音孔位置做了精准还原，建模时特意保留了孔位周边的密封凸台结构，方便结构工程师在做壳体设计时，对齐壳体的拾音通道，预留对应的密封泡棉安装空间，避免声腔漏音导致的拾音灵敏度下降。从功能设计角度，这款麦克风内置了专用的MEMS声学振膜与数字信号处理ASIC芯片，建模时还原了内部芯片的堆叠结构，金属外壳采用冷轧钢冲压成型的质感，底部红棕色的绝缘基材层也做了对应材质表现，方便工程师在做整机结构堆叠时，直观判断器件和周边屏蔽罩、结构筋位的间隙。实际装配中这类表贴麦克风需要经过回流焊工序，建模时特意还原了外壳边缘的倒角设计，避免在SMT贴装过程中出现吸嘴吸附偏移的问题，

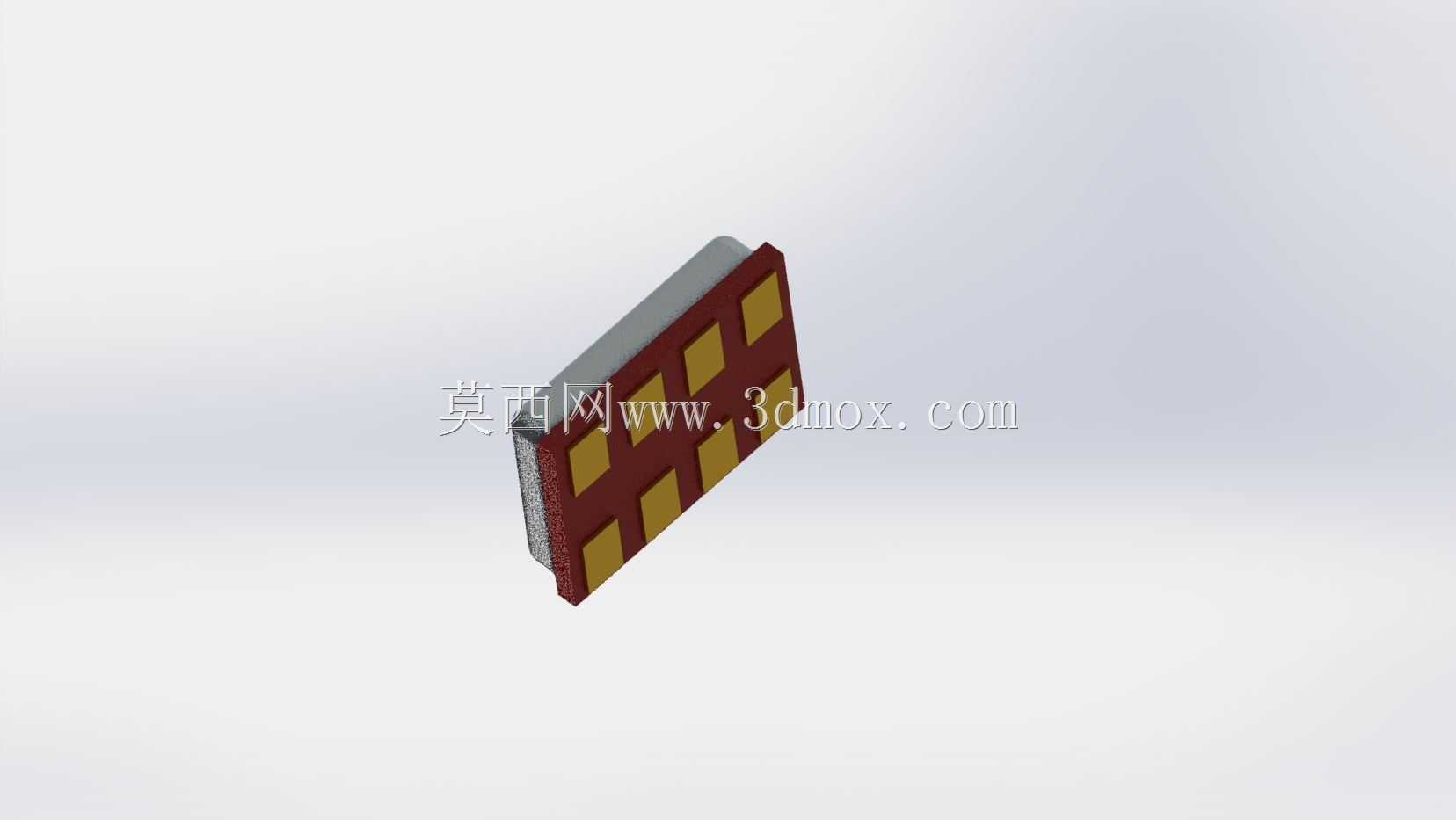

　　焊盘的尺寸和位置完全按照量产规格书的推荐焊盘尺寸绘制，能直接导入PCB设计软件作为封装占位使用。在做声学相关产品的结构设计时，工程师可以直接调用这个模型，完成声腔结构的匹配设计，验证拾音孔和壳体出声孔的对位精度，同时检查器件和周边电池、天线、结构件的装配间隙，不需要反复对照规格书核对尺寸，大幅缩短结构选型和堆叠验证的周期。
