方形法兰圆柱式安装固定支撑基座

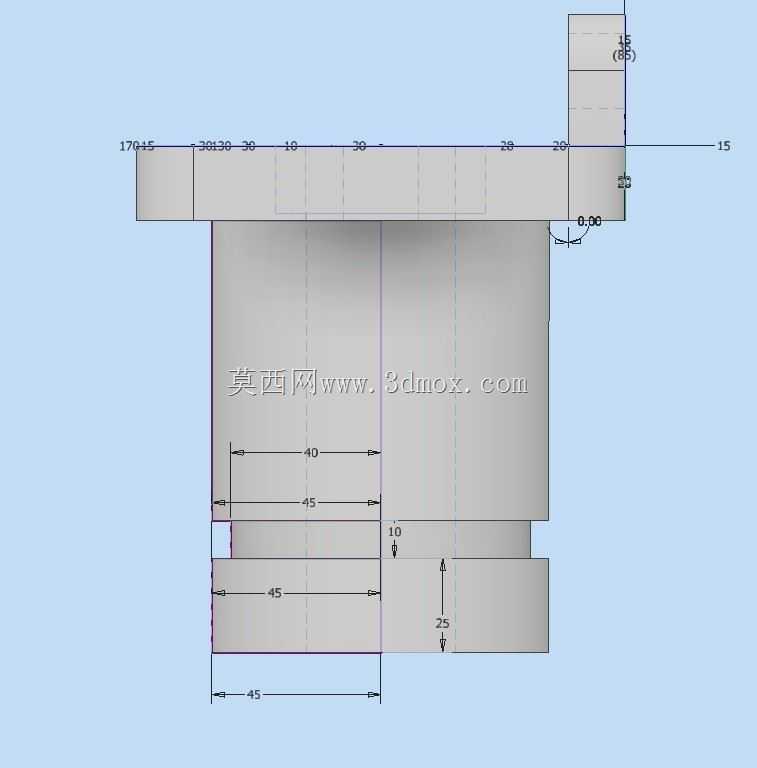

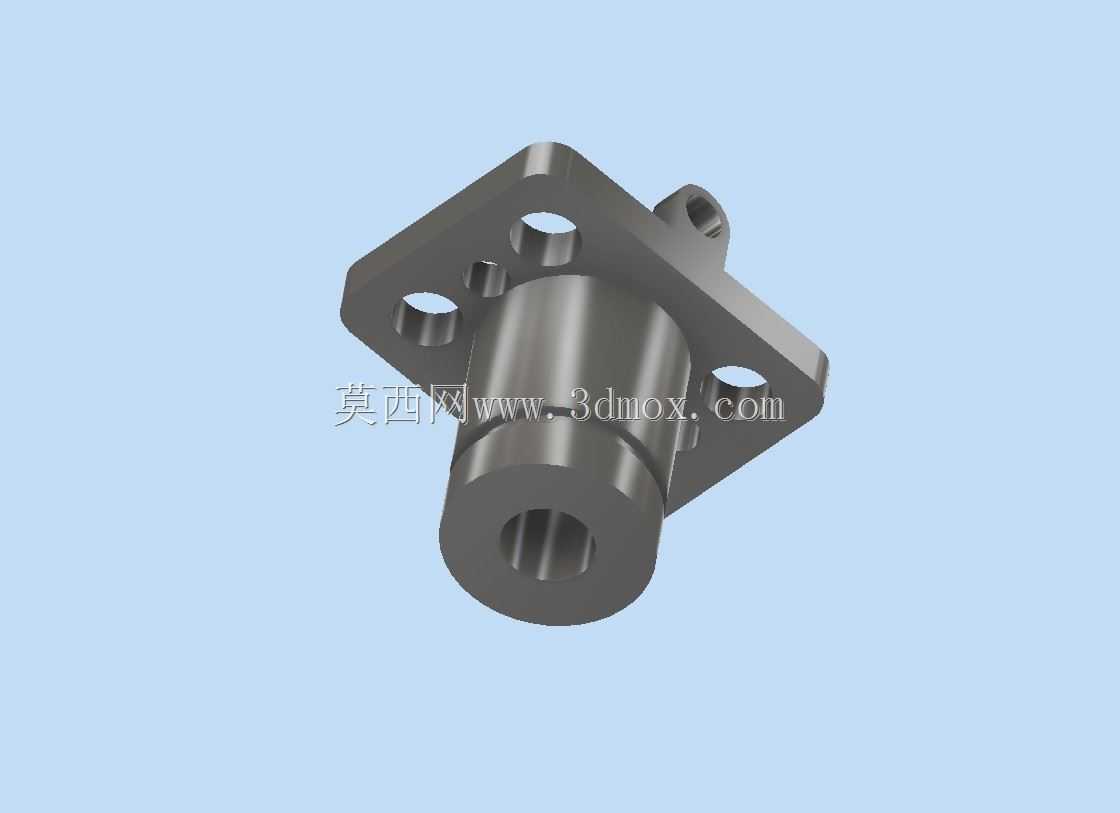

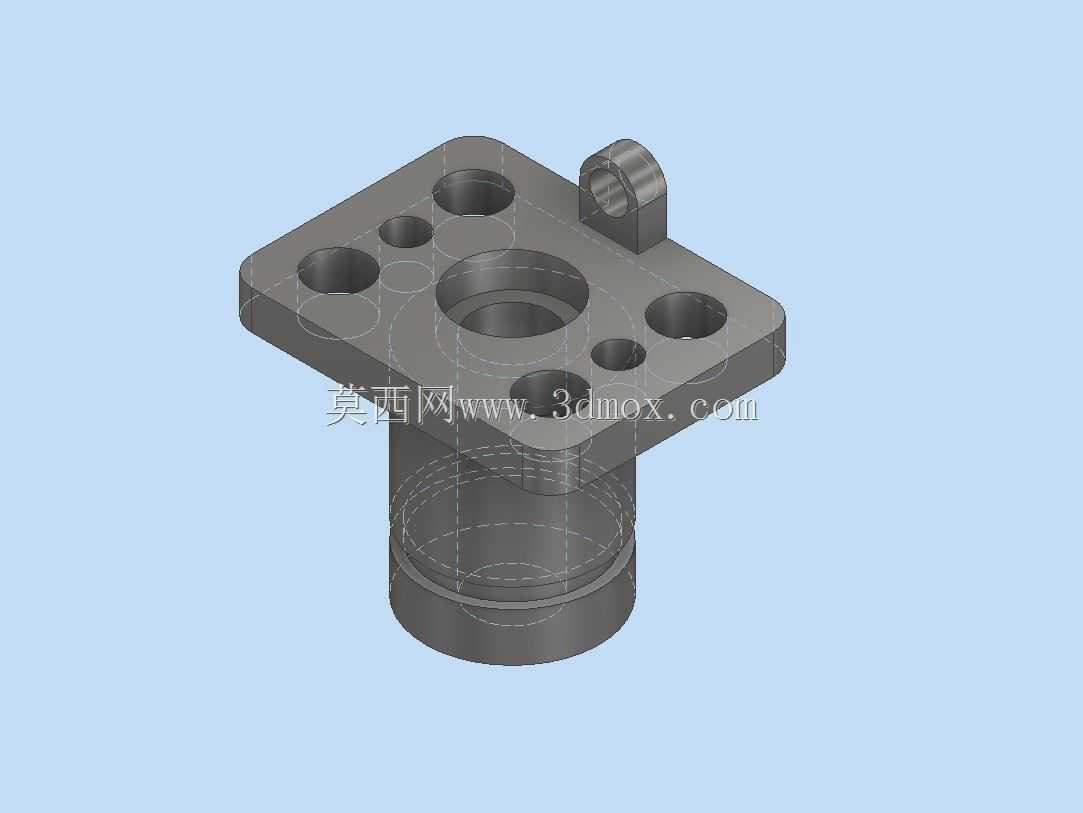

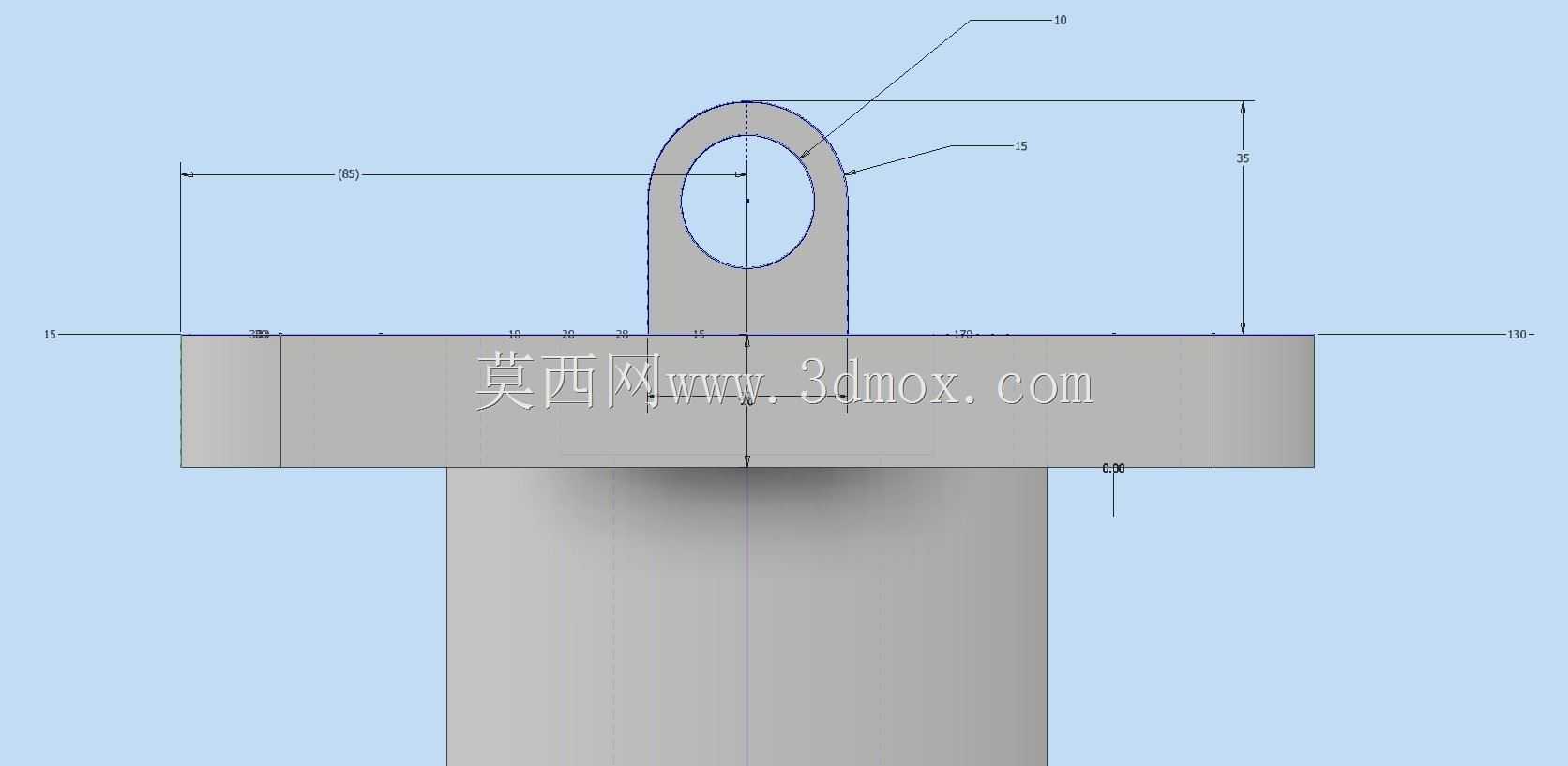

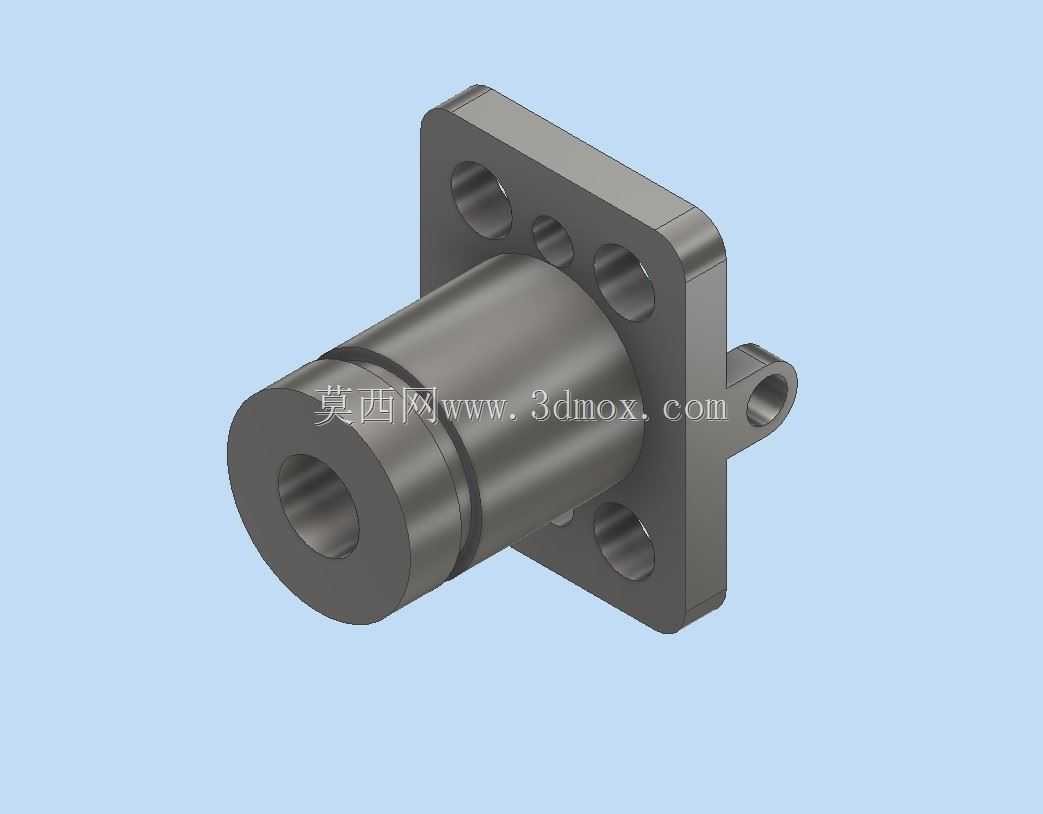

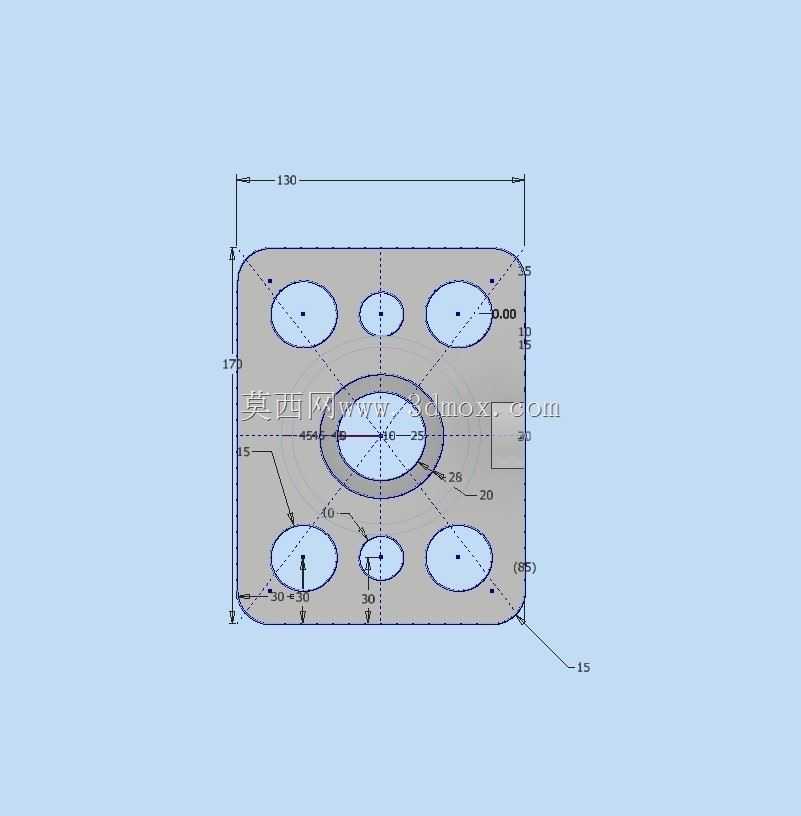

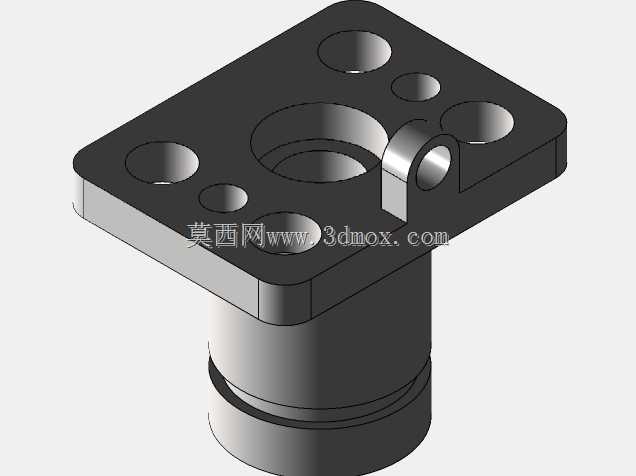

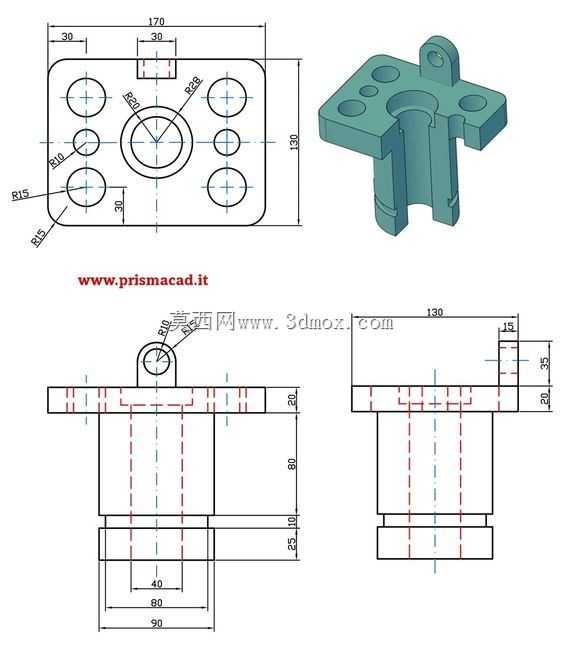

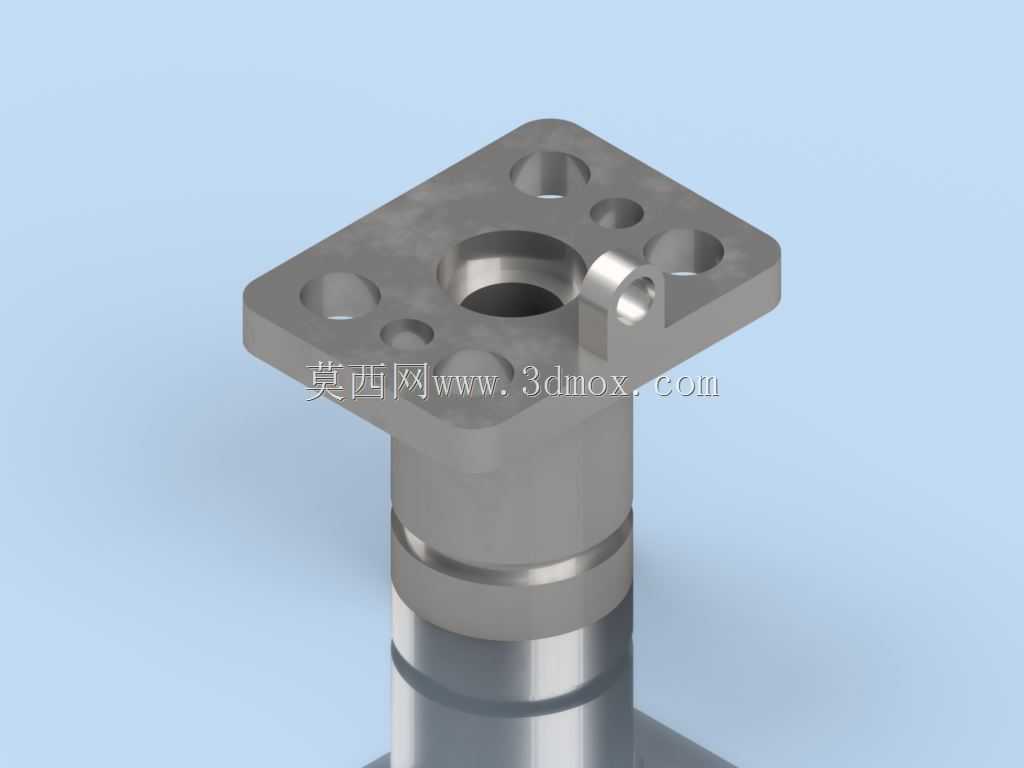

该支撑基座是工业装配领域中应用十分广泛的定位连接构件，主要承担轴类部件、检测元件、小型执行机构的承载与定位功能，常见于自动化生产线的工位定位模块、流体管路的阀组安装支架、检测设备的传感器固定基座场景中，能够在振动工况、频繁启停的设备环境下保持稳定的支撑精度，避免被连接件出现位置偏移、连接松动的问题。从结构设计来看，产品采用上方下圆的组合构型，上部为方形安装法兰盘，盘面均匀分布多组不同孔径的安装通孔，既可以适配不同孔距规格的外接部件安装需求，也能通过对角锁紧的安装方式提升连接抗扭性能，法兰盘侧边额外设置的带孔凸耳，可用于安装限位销、走线卡扣或者辅助定位挡片，拓展了基座的附加安装能力。下部为阶梯式圆柱主体，不同直径的柱段形成了天然的轴向定位台阶，既可以插入设备安装面板的预制孔中实现快速预装定位，也能通过柱段的台阶面承担轴向载荷，降低上部法兰连接螺丝的剪切受力。设计过程中充分考虑了安装边界的适配性，方形法兰的对角尺寸控制在常规安装面板的预留孔位范围内，圆柱主体的长度可适配10-25mm厚度的安装面板，法兰盘上的安装孔采用沉孔设计，锁紧螺丝安装后不会突出法兰表面，避免与外接部件产生结构干涉。基座整体采用一体化成型的结构思路，法兰与圆柱主体之间设置过渡圆角消除应力集中点，能够在承受径向偏载、轴向冲击载荷时避免应力断裂问题，柱身上的环形凹槽可用于安装密封圈或者轴用挡圈，满足穿舱安装时的密封需求或者轴向防窜动需求。在实际使用场景中，该基座既可以作为气动管路的阀岛安装底座，承载电磁阀组的重量并保证气路接口的同轴度，也可以作为光电传感器、接近开关的安装支架，通过法兰盘的多组孔位灵活调整检测元件的朝向与伸出长度，还能用于小型导杆、线性轴的端部支撑，配合直线轴承实现低摩擦的直线运动导向。
