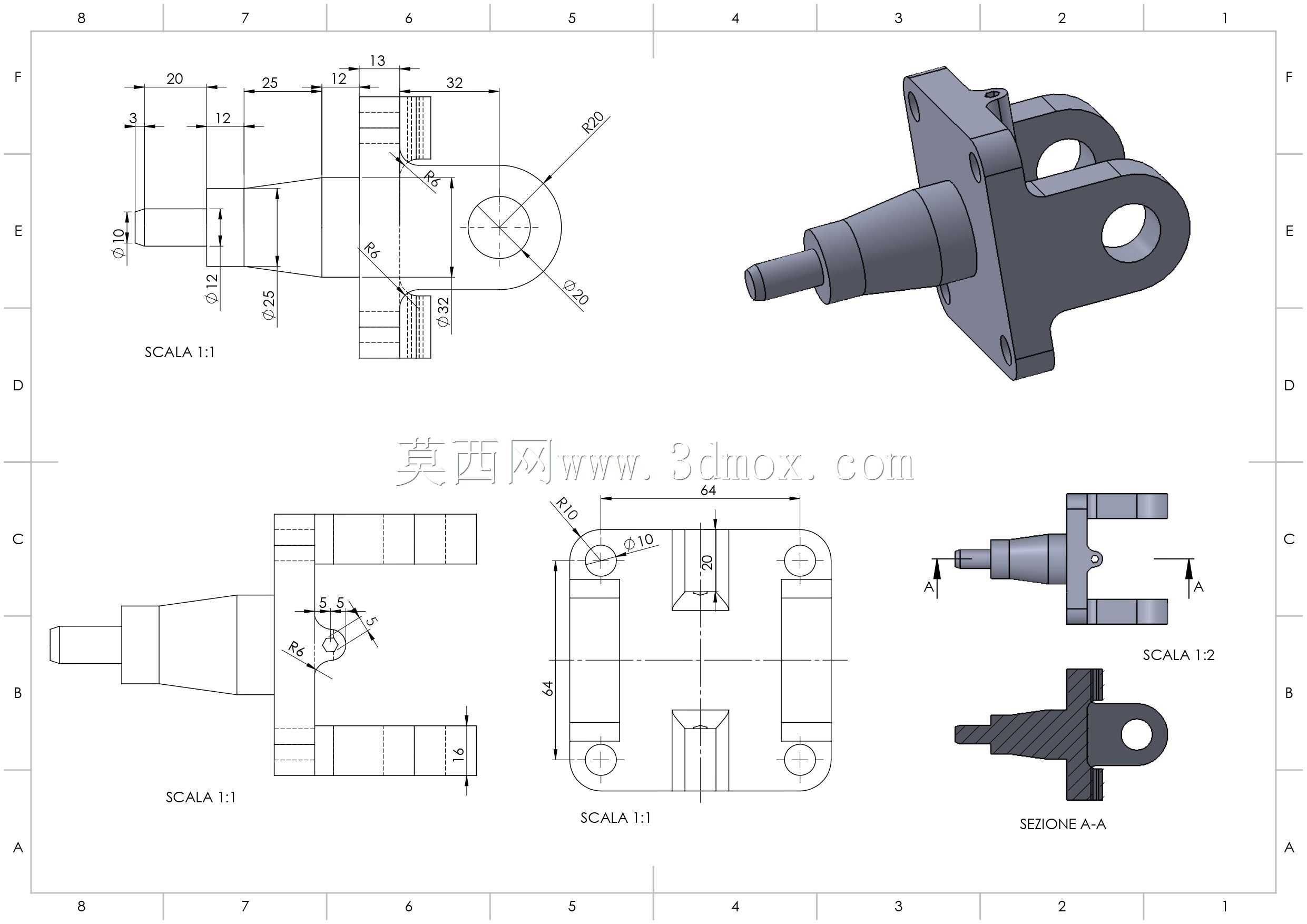

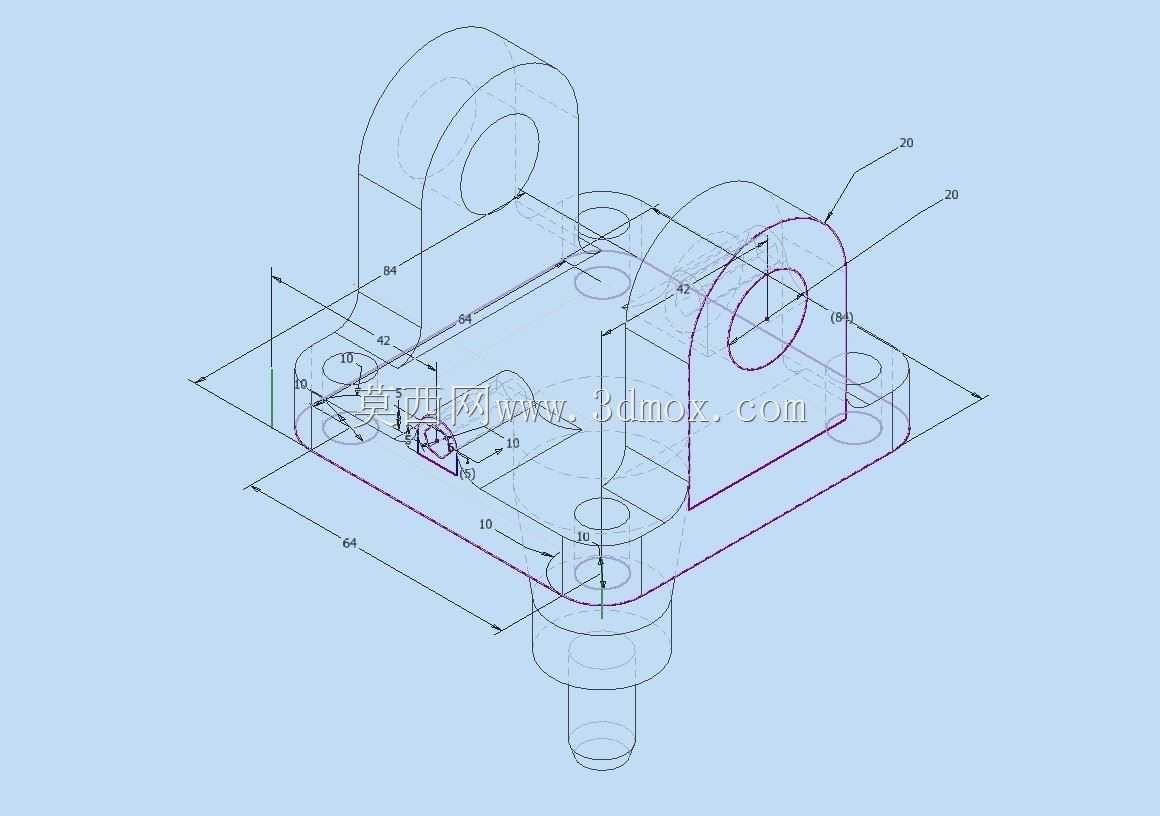

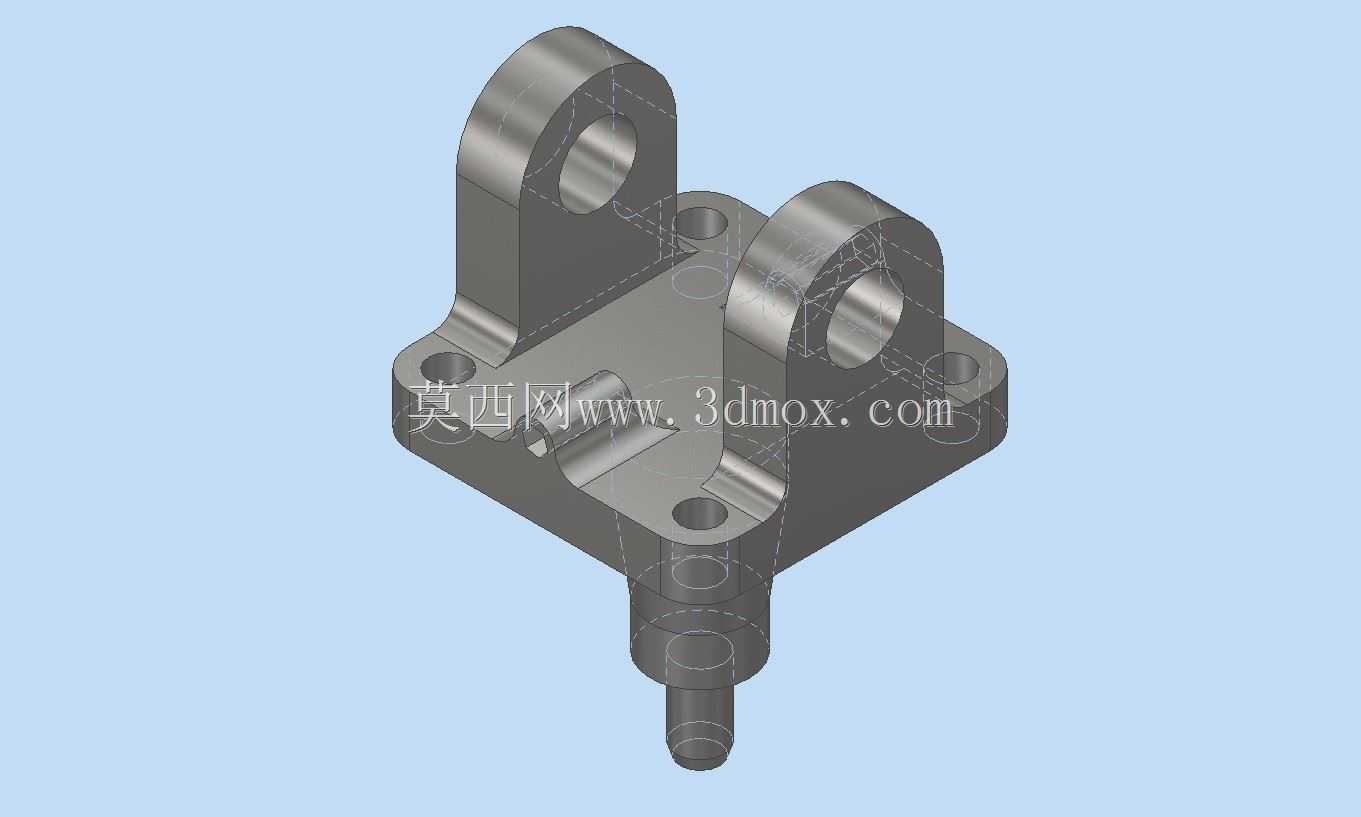

双耳带安装法兰立式铰接支撑座结构设计

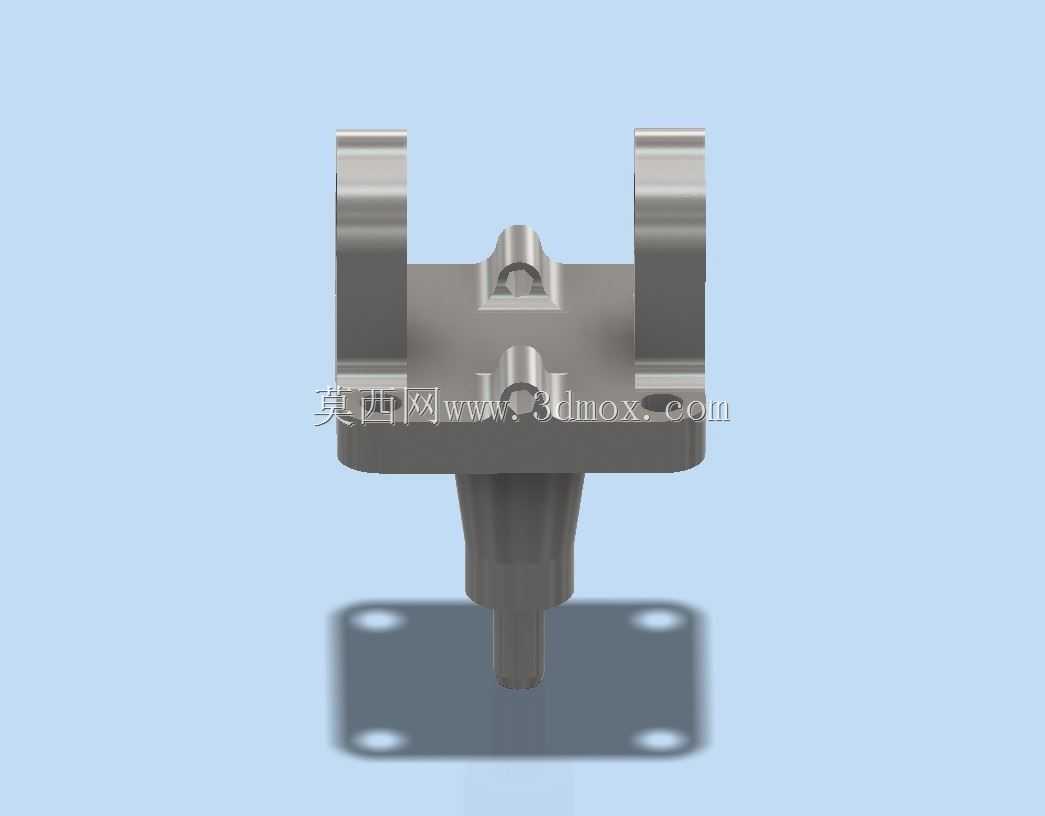

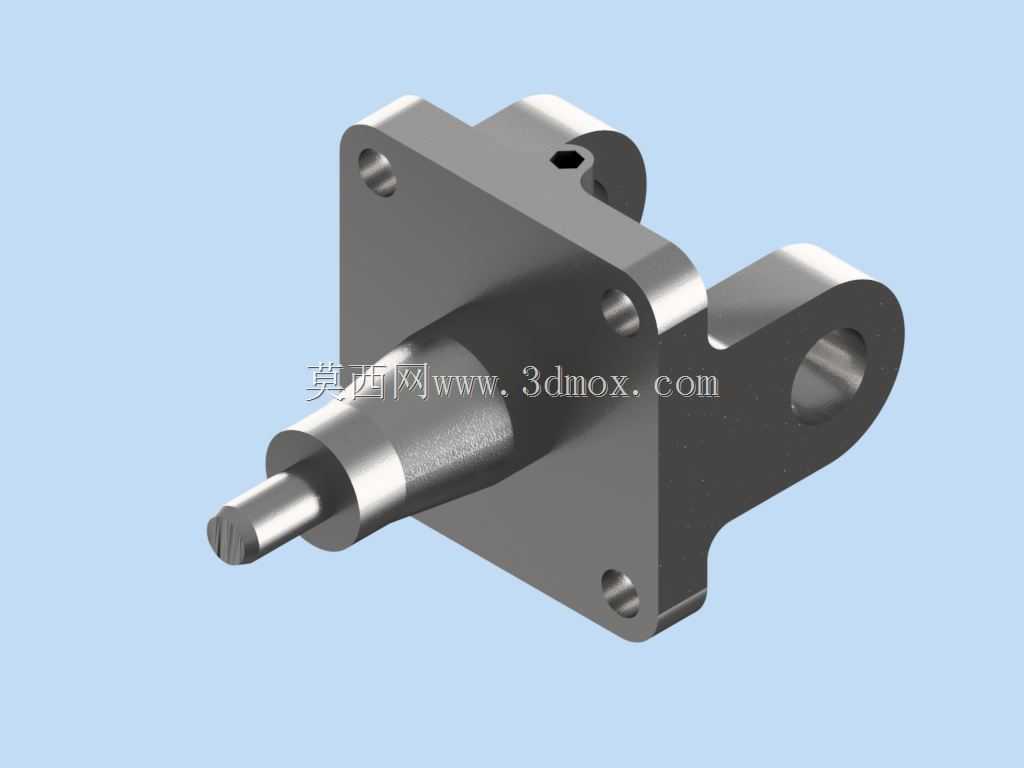

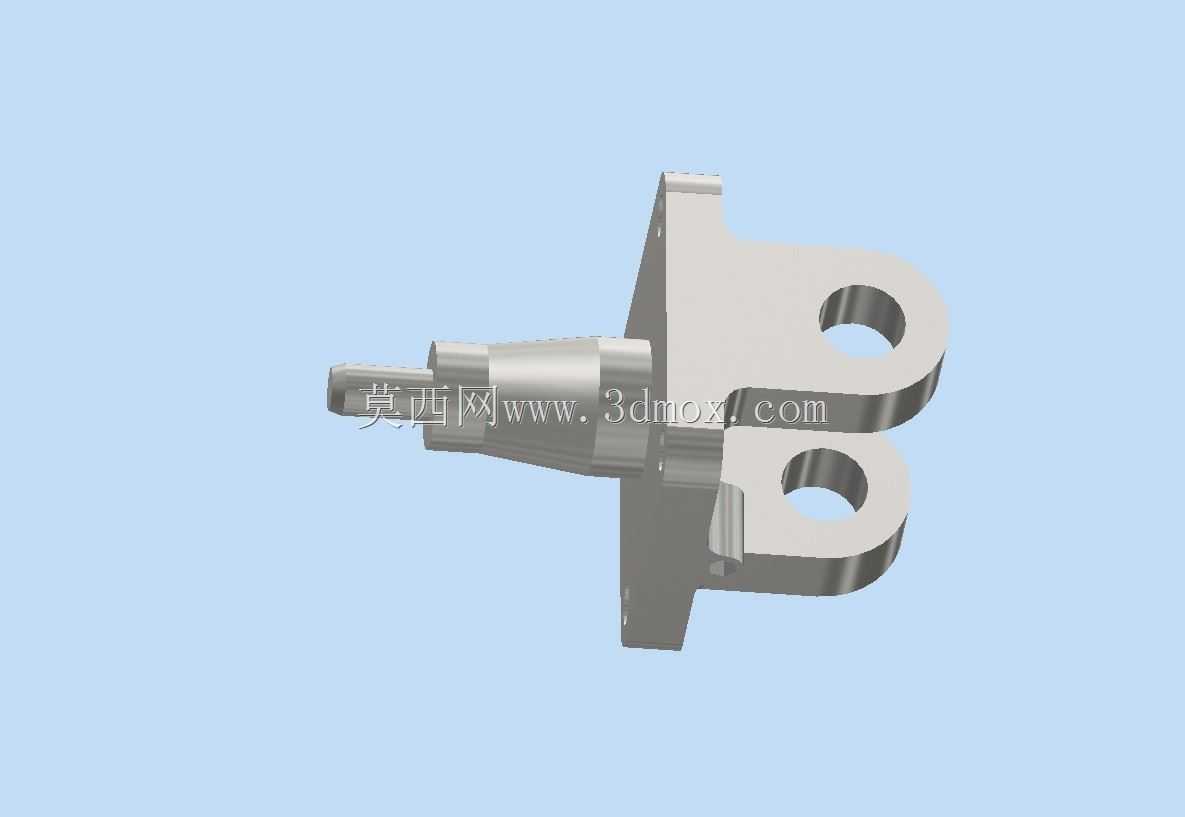

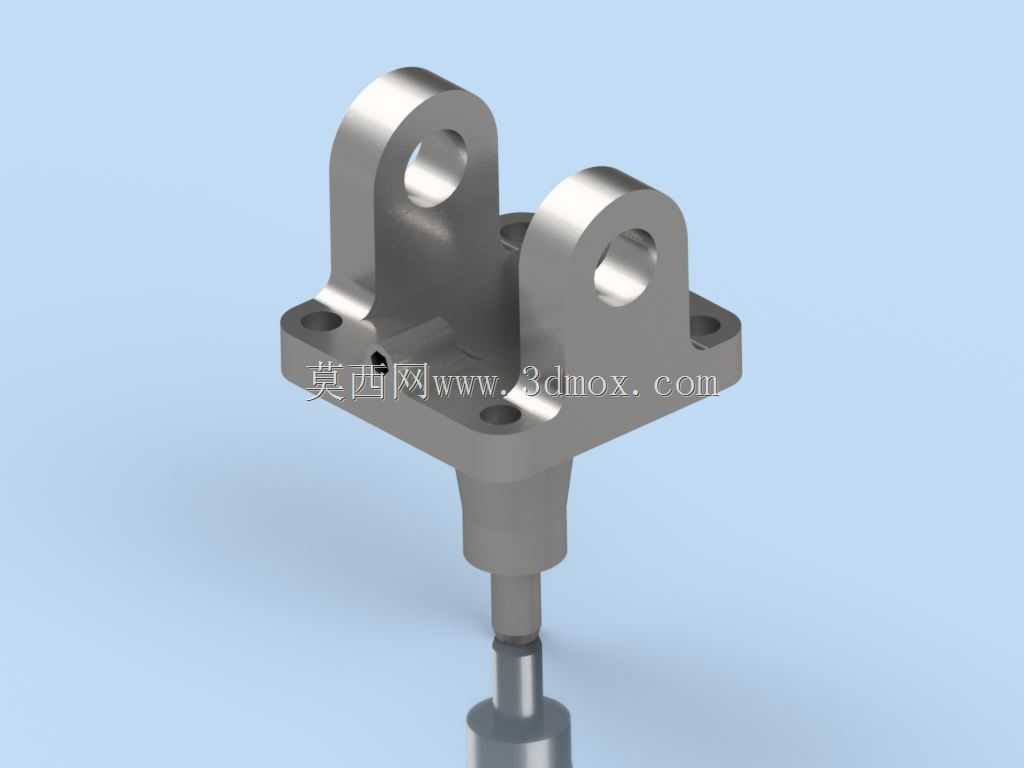

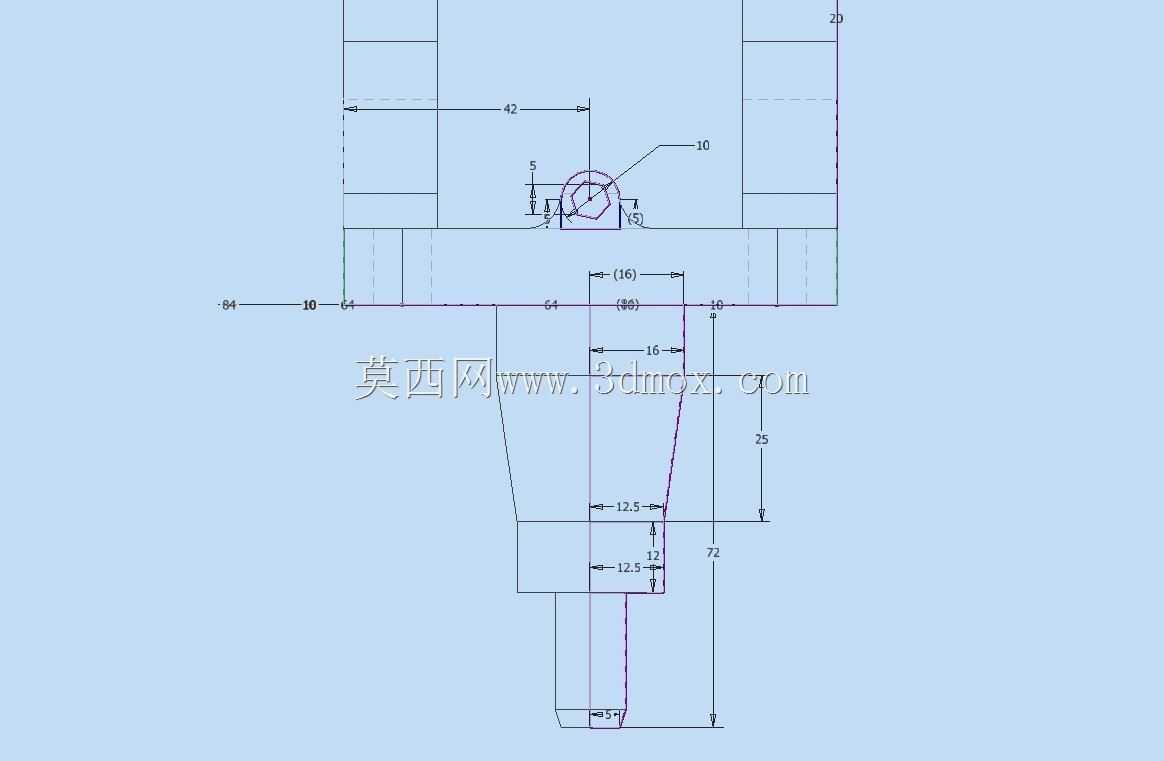

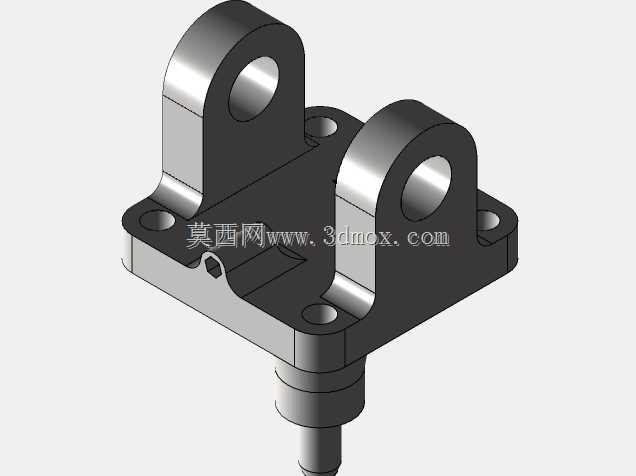

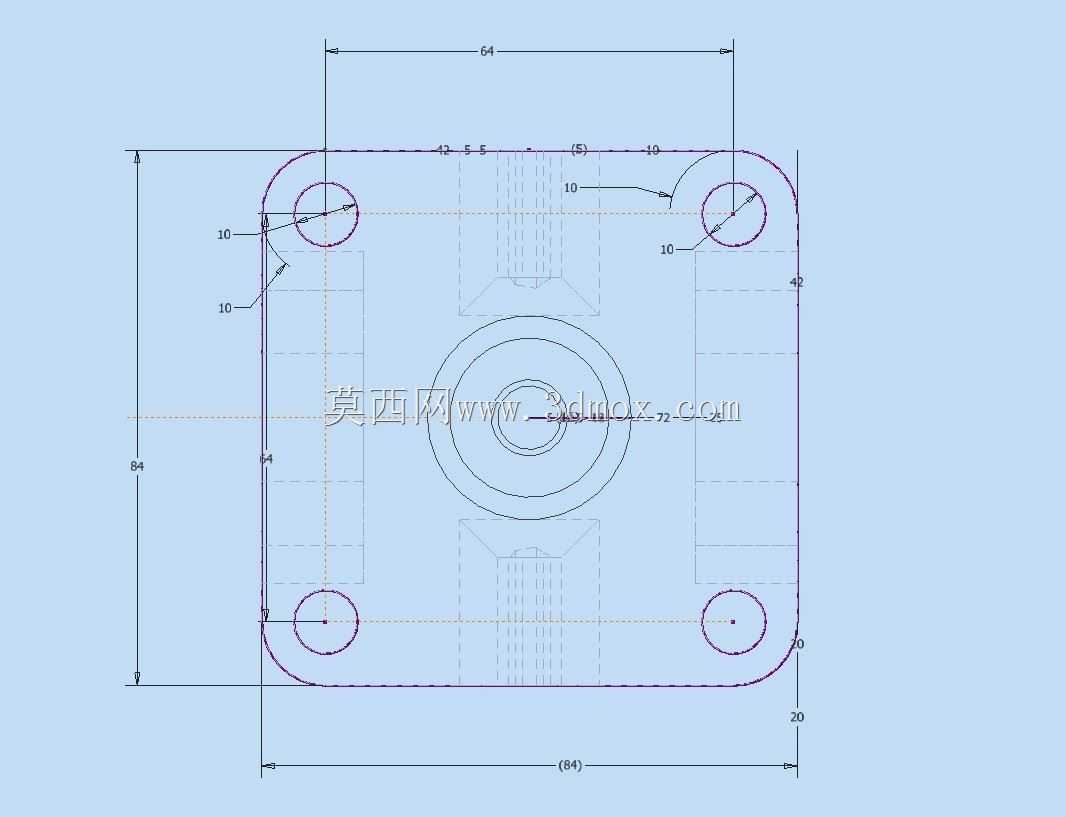

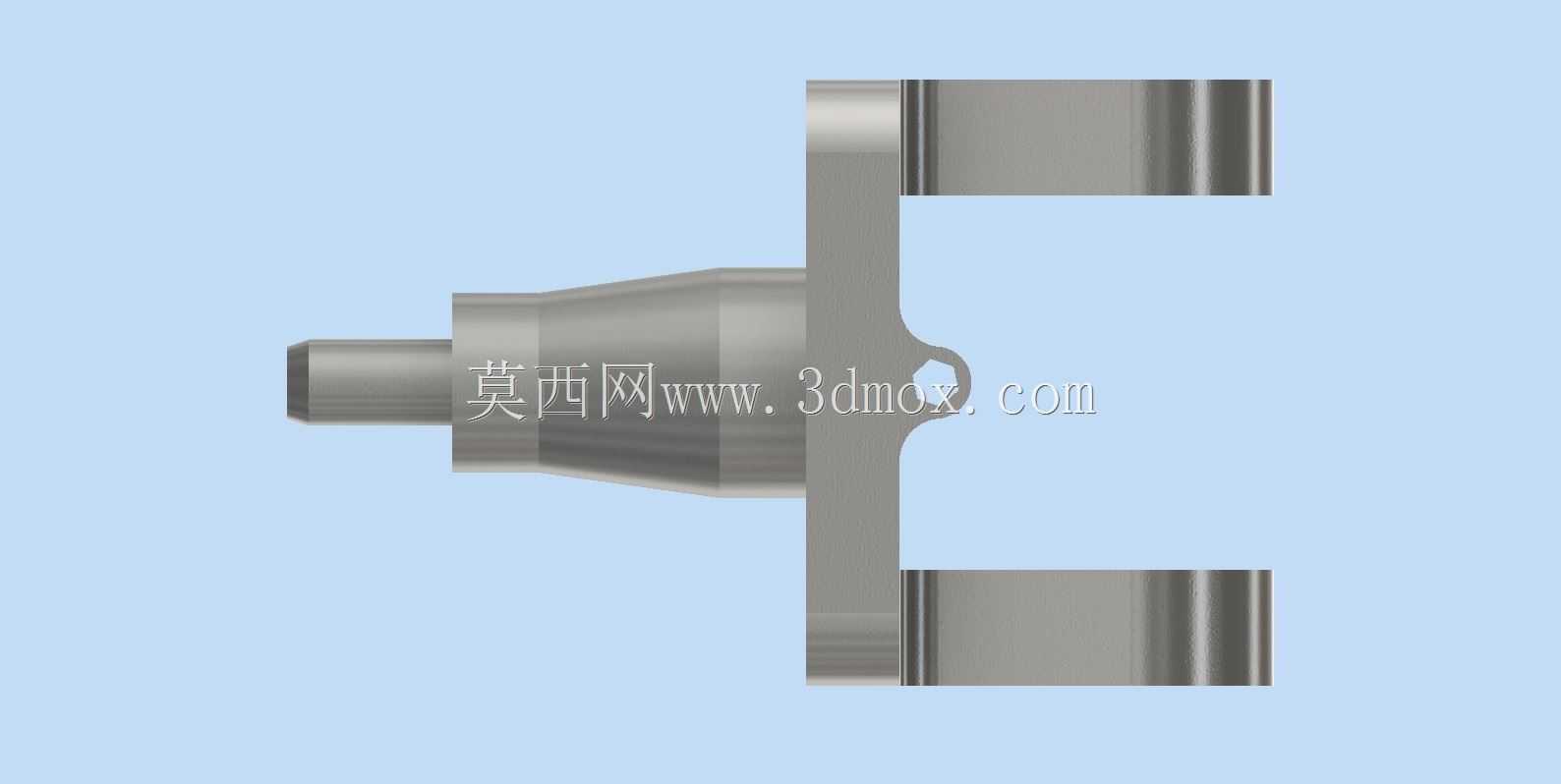

该零件属于机械传动与支撑系统中的典型铰接连接构件，主要应用于各类需要实现摆动铰接、载荷传递的工业设备场景，常见于自动化生产线连杆机构、轻工机械摆臂连接端、小型工装夹具的活动铰接点位，以及输送设备的张紧调节支座位置，承担着连接固定端与活动端、传递径向与轴向载荷、限定摆动自由度的核心作用。从功能特性来看，零件上部采用对称双耳铰接结构，两个同轴的铰接孔可配套销轴实现与外部摆臂、连杆的转动连接，双耳对称布局能够有效平衡铰接点位的侧向载荷，避免单耳结构易出现的偏载变形问题，孔位的同轴度设计直接决定了铰接转动的顺畅度，可减少销轴运行过程中的偏磨损耗。下部的方形安装法兰设置了四个对称分布的安装沉孔，能够通过螺栓将整个支撑座稳固锁紧在设备安装基面之上，沉孔设计可让螺栓头部完全沉入法兰平面内，避免螺栓突出干涉周边其他构件的运动轨迹，法兰与上方双耳结构之间采用渐变过渡的加强筋结构连接，可在不额外增加整体壁厚的前提下大幅提升结构的抗扭、抗弯强度，降低零件在交变载荷下出现断裂失效的风险。法兰下方延伸出的阶梯式定位轴段，可在安装时嵌入安装基面的定位孔内，实现安装过程的快速对位，同时承担部分径向剪切力，减少连接螺栓的载荷负担。从设计思路层面，该零件遵循了机械结构设计中“功能优先、工艺适配”的原则，整体外形规整无复杂曲面，既适合采用铣削加工完成金属件的量产制造，也可通过开模注塑实现工程塑料材质的低成本批量生产，各转角位置均设置了合理的工艺圆角，既能够消除加工过程中的应力集中点，也可避免热处理环节出现开裂隐患。在安装边界层面，方形法兰的外形尺寸决定了安装基面所需预留的最小平面空间，四个安装孔的孔距符合通用机械安装的孔位规范，可适配多数常规设备的安装基面预留孔位，上部双耳的间距与铰接孔孔径匹配常用规格的连接销轴，无需额外定制非标连接件即可完成装配，下部定位轴段的直径与长度可适配不同厚度的安装面板，能够满足不同安装场景的适配需求。零件整体的载荷设计覆盖了常规轻载工业场景的使用要求，铰接部位的接触面预留了足够的承压面积，可在长期摆动运行过程中保持稳定的结构精度，不会因长期磨损出现铰接间隙过大的问题。
