小型精密注塑成型注射模具结构

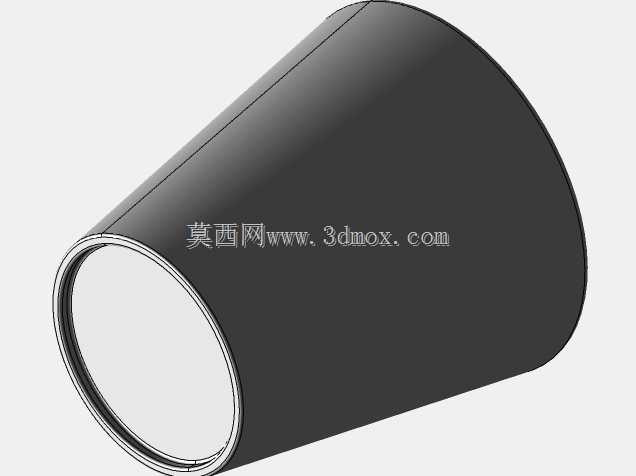

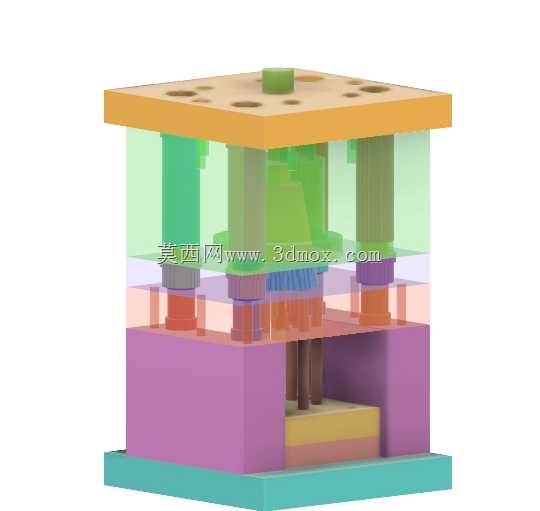

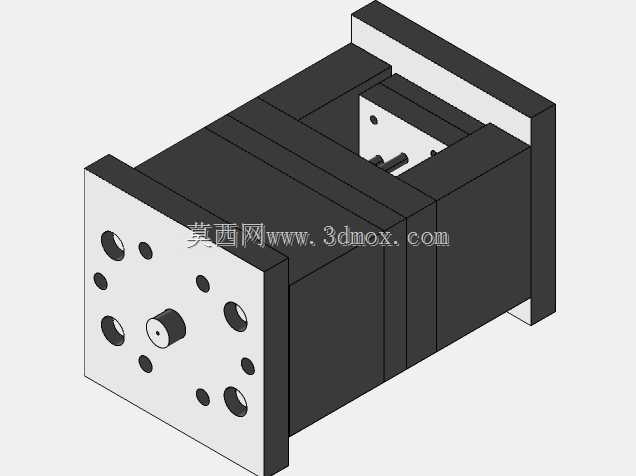

这套注射模具主要应用于小型热塑性塑胶零件的批量注塑生产场景，适配常规卧式注塑机安装使用，常见于消费电子小结构件、精密接插件外壳、小型工业塑胶配件的成型工序，能够在连续生产工况下稳定完成熔融塑胶的填充、保压、冷却、开模顶出全流程作业，满足中小批量精密塑胶件的成型精度要求。模具整体采用标准两板模结构布局，从功能分区来看，前端为定模侧，直接对接注塑机射嘴完成熔融塑胶注入，面板上均匀布置多组定位安装孔与冷却水路接口，中心位置设置主流道衬套，精准匹配注塑机射嘴的对中定位要求，避免射胶过程中出现溢料、漏胶问题。动模侧集成了成型型芯、顶出机构与模脚支撑结构，开模时动定模沿分型面分离，内置的顶杆结构可将冷却固化后的成型件平稳顶出，避免零件顶出变形、表面顶白等常见成型缺陷。设计过程中优先考虑了成型过程的温度均匀性，模架内部预留了循环冷却水道布置空间，可根据成型塑胶原料的熔融温度特性调整冷却水流量，缩短成型周期，提升单批次生产效率。同时模架整体采用标准化方铁与支撑板组合结构，整体安装边界符合常规100吨级以内卧式注塑机的拉杆间距要求，无需额外定制改装即可直接上机适配，模具合模时的导向依靠边角布置的导柱导套完成，合模定位精度可控制在0.02mm以内，有效避免合模错位导致的型腔啃伤、成型件飞边超标问题。模具的成型型腔部分采用镶拼式结构设计，针对不同结构的成型零件可快速更换对应镶件，无需整体更换模架，能够有效降低多品种小批量生产时的模具制造成本，同时镶拼结构也更利于型腔内部的排气设计，减少填充过程中困气导致的零件烧焦、缺胶等不良问题。顶出系统采用均匀分布的圆顶杆布局，顶出力覆盖成型件的整个受力面，顶出行程预留足够安全余量，开模顶出时不会出现零件顶穿、变形的问题，回程过程依靠复位杆完成精准回位，合模前即可确保顶出机构完全退回到位，避免合模时顶杆与定模型腔发生碰撞损伤。
