冰箱反射镜零件精密注塑模具结构

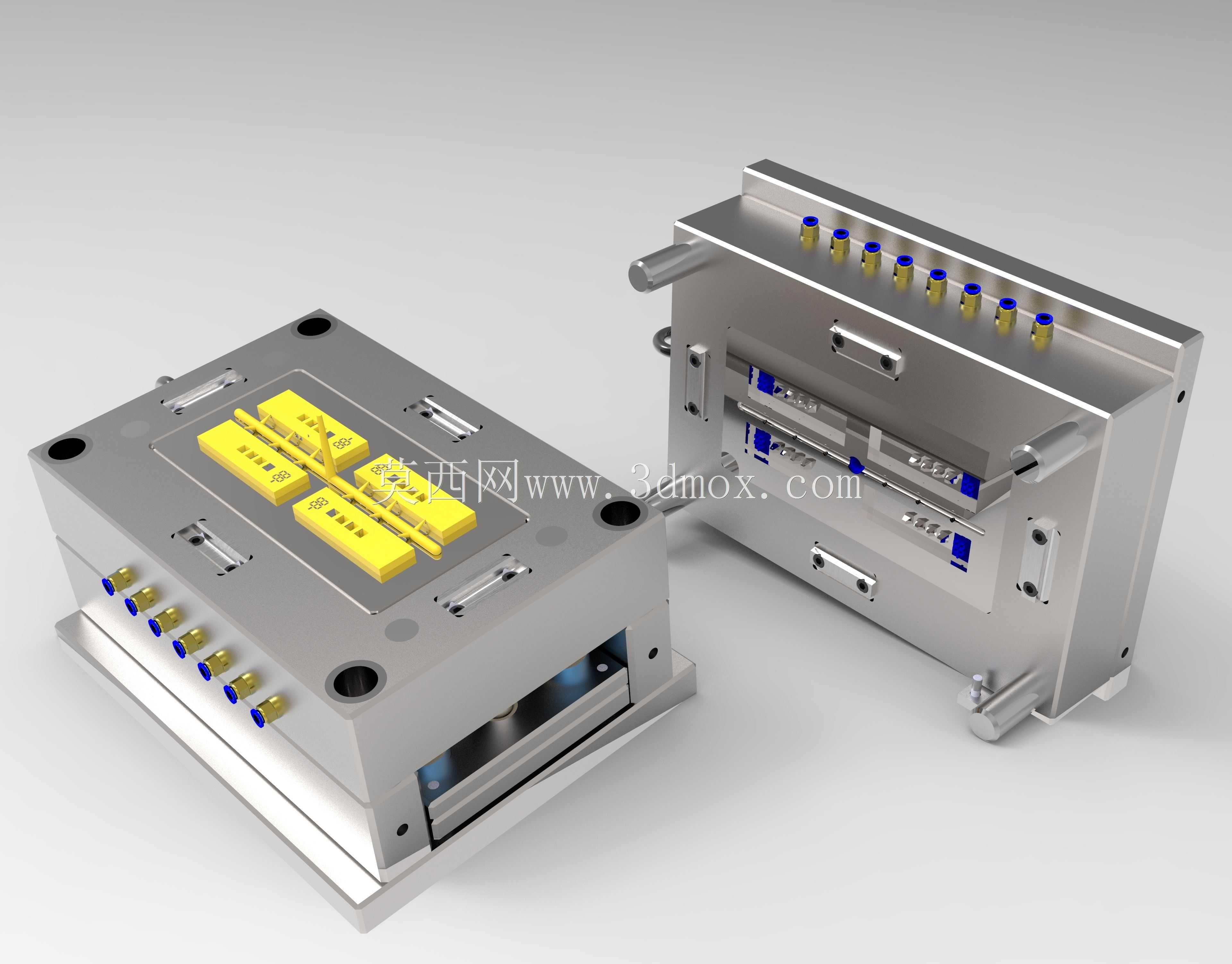

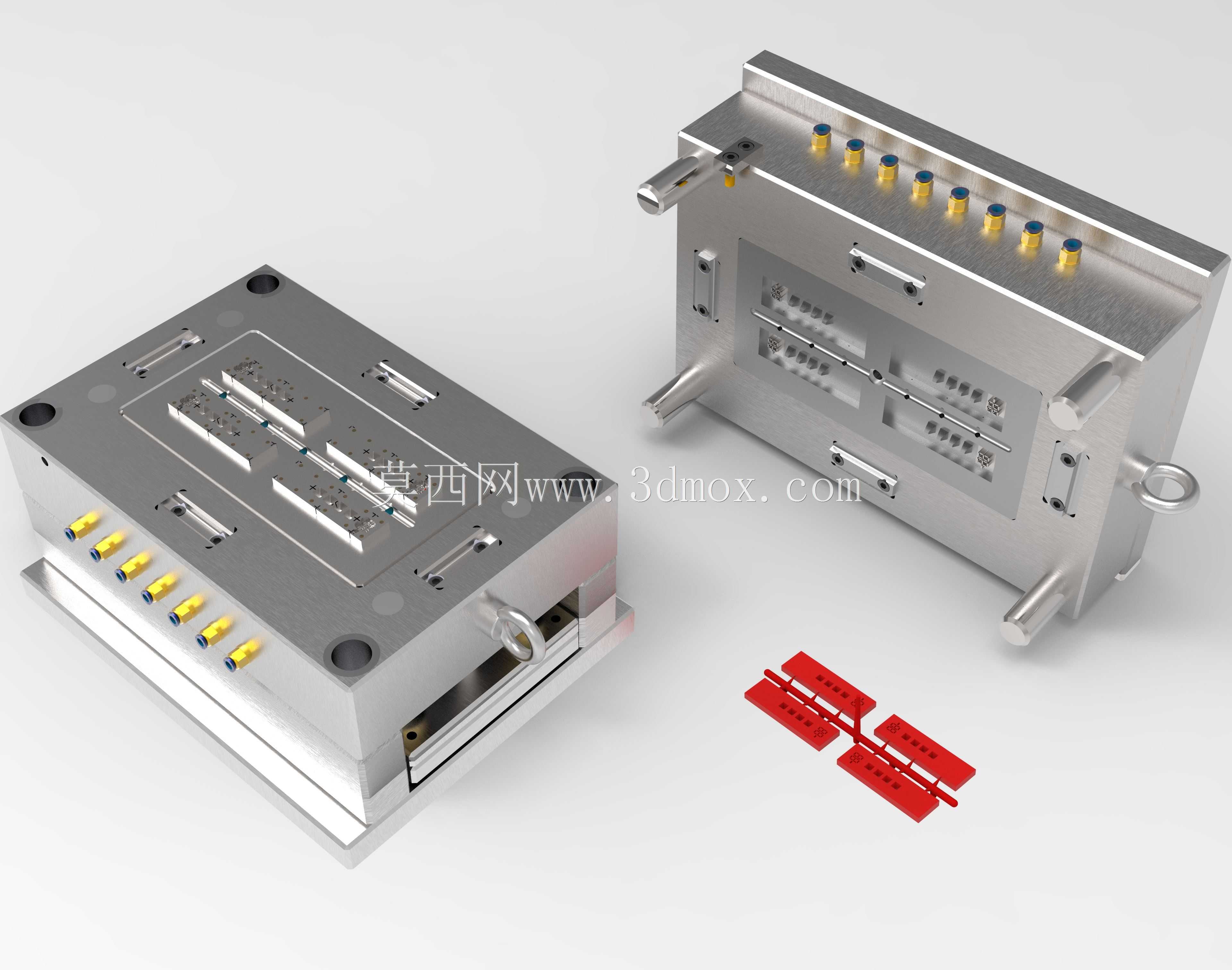

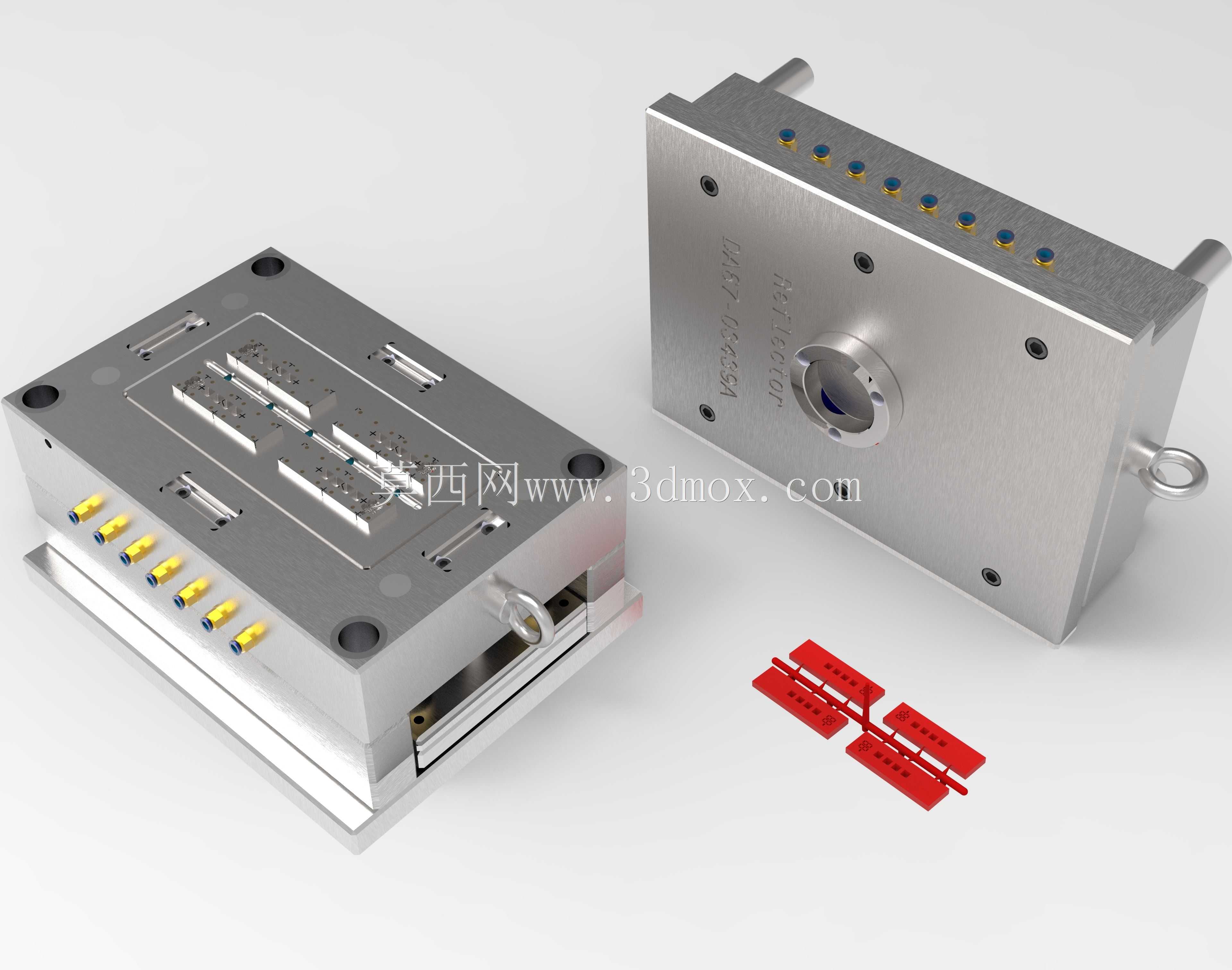

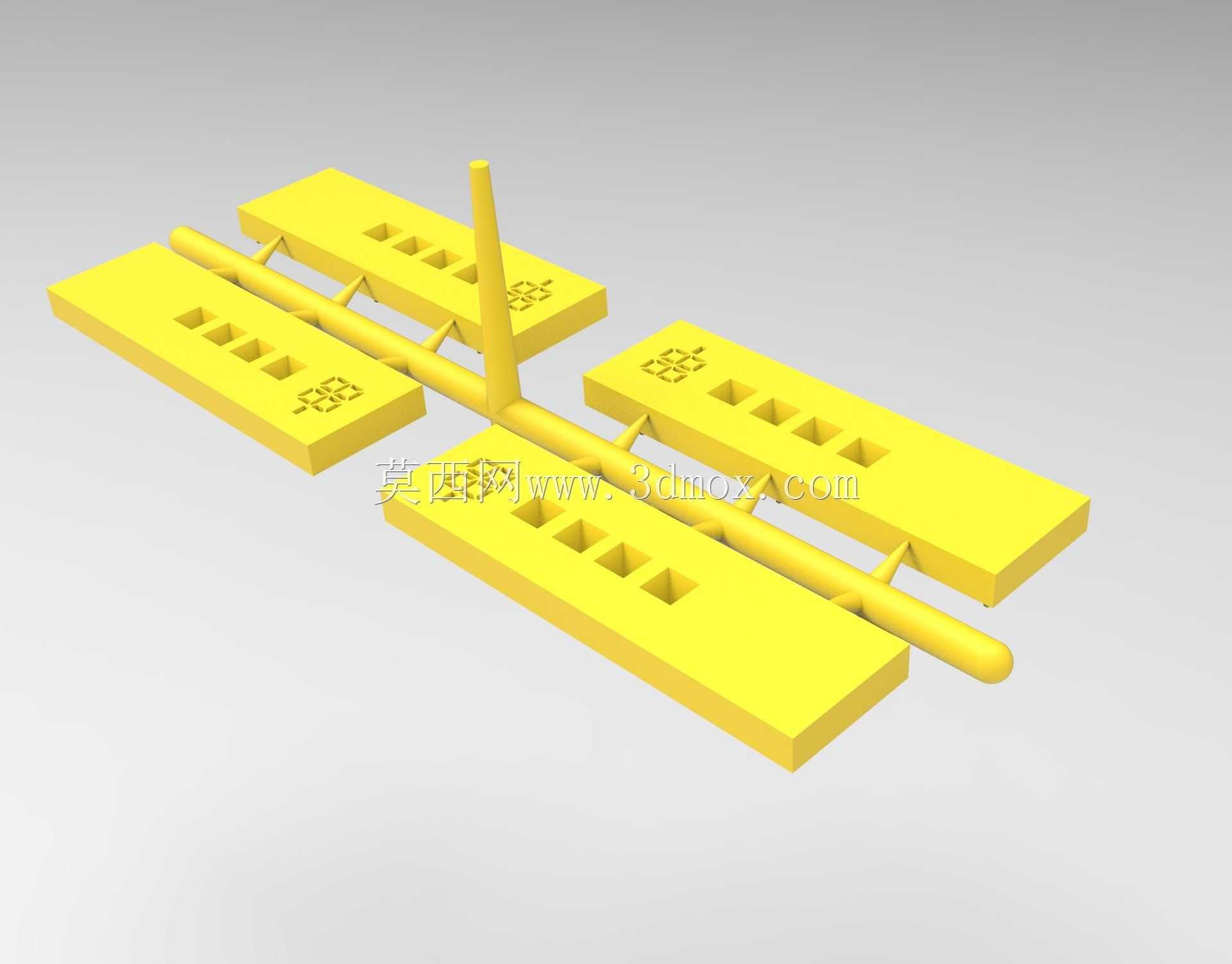

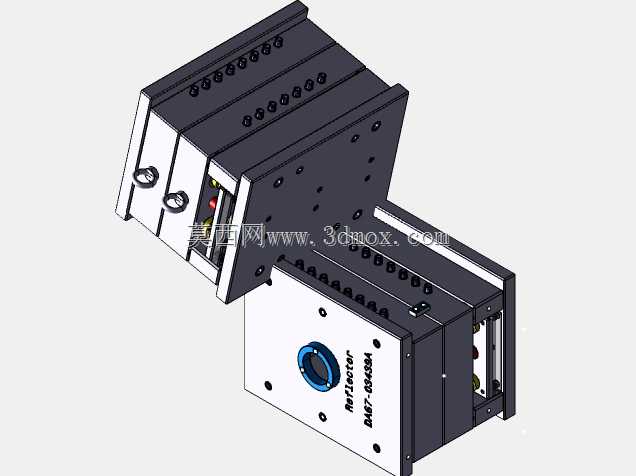

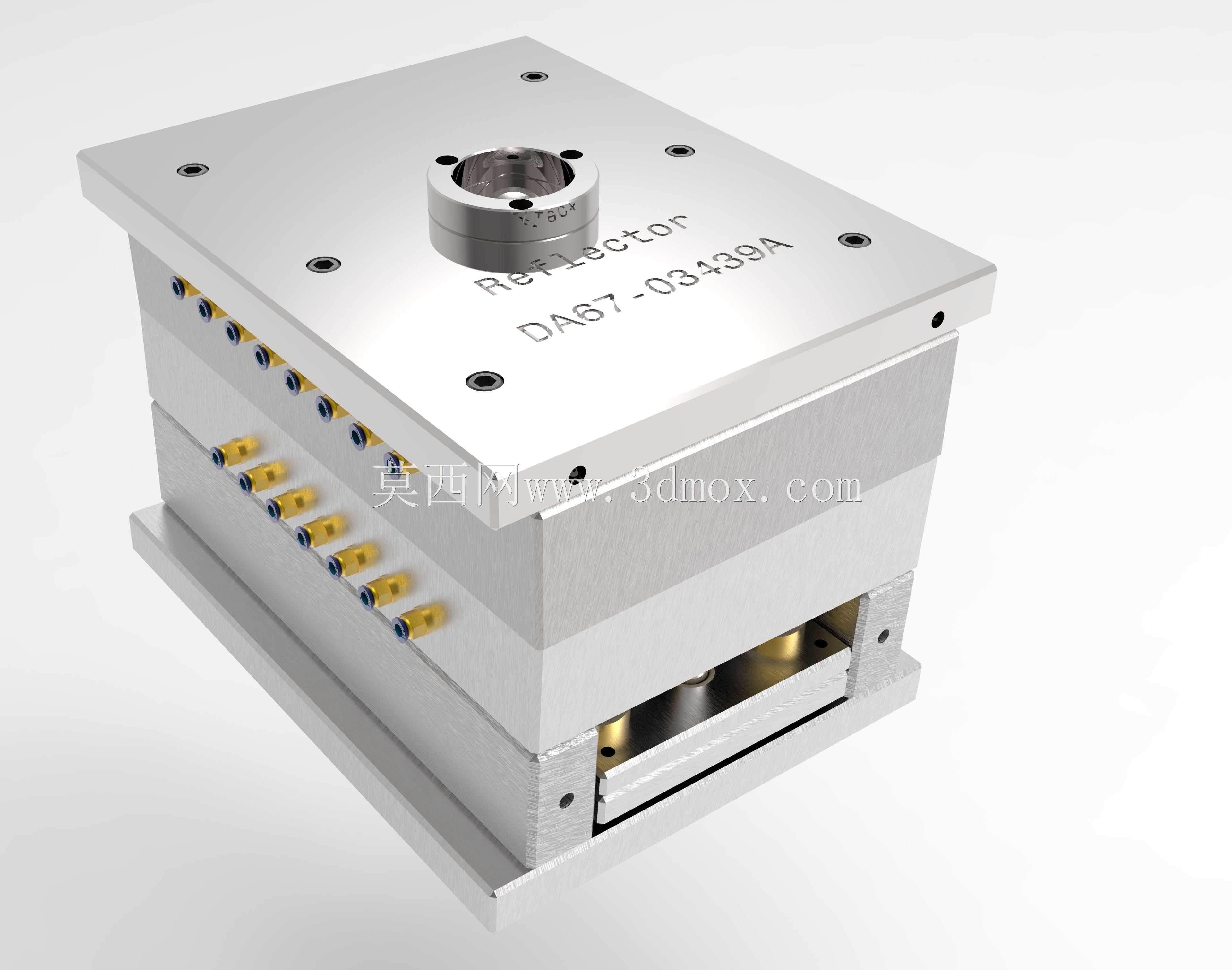

这套模具主要应用于家电零部件生产领域，专门针对冰箱温控箱配套的反射镜零件做注塑成型加工，在冰箱温控模块的量产环节中承担核心成型工装的作用，能够稳定完成反射镜类薄壁带光学面结构零件的批量注塑生产，适配常规卧式注塑机的安装使用需求，可直接接入现有家电注塑生产线完成连续生产作业。从实际用途来看，该模具通过合模、射胶、保压、冷却、开模、顶出的完整注塑工序，一次性成型出符合装配精度要求的反射镜零件，成型后的零件可直接进入冰箱温控模块的装配环节，无需额外做二次外形修整，能有效降低零件生产的工序成本，提升家电配件的量产一致性。在功能特性上，这套模具采用多层叠合的标准模架结构，顶部设置有与注塑机射嘴对位的定位浇口套，能够保证射胶过程中熔料的精准注入，模架侧面排布有多组冷却水路接头，可接入恒温冷却水循环系统，精准控制模腔各区域的温度，避免反射镜光学面因冷却不均出现翘曲、缩痕、透光率不均的缺陷；模具侧面预留的顶出结构安装位，适配注塑机的顶杆系统，开模后可平稳将成型零件从模腔中顶出，避免零件受力变形。设计思路上，针对反射镜零件的光学面成型需求，模腔成型区域做了针对性的抛光预留设计，保证成型面的光洁度满足零件反光功能要求；冷却水路的排布围绕模腔轮廓做等距设计，确保零件各部位冷却速率一致，减少内应力残留，提升零件长期使用的尺寸稳定性；模架的导向结构采用标准导柱导套配合，保证合模过程中动模与定模的对位精度，避免出现错模、飞边等成型缺陷。从安装边界来看，模具整体为方正叠层结构，顶部安装面预留有标准的注塑机固定螺孔，可直接适配对应吨位卧式注塑机的模板安装尺寸，模架整体外轮廓尺寸规整，无突出的外置结构，安装时无需对注塑机模板做额外改造；侧面的水路接头、气路接口均采用标准规格，可直接对接车间现有注塑配套的水、气路系统，上下模的开模行程预留充足，能够满足反射镜零件的顶出距离要求，不会出现开模行程不足导致零件无法取出的问题。
