PLA材质多自由度仿生手动机械执行机构

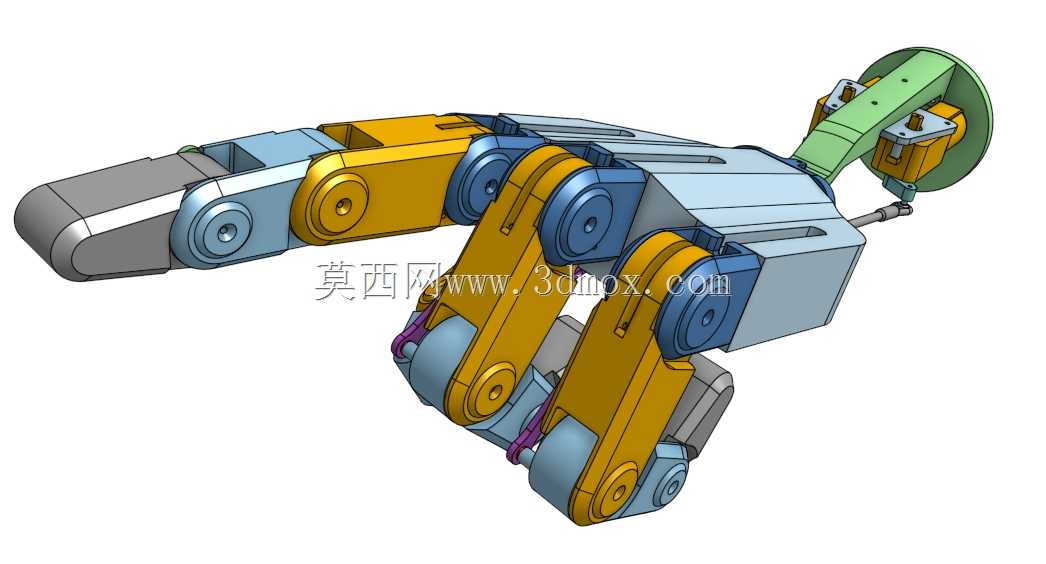

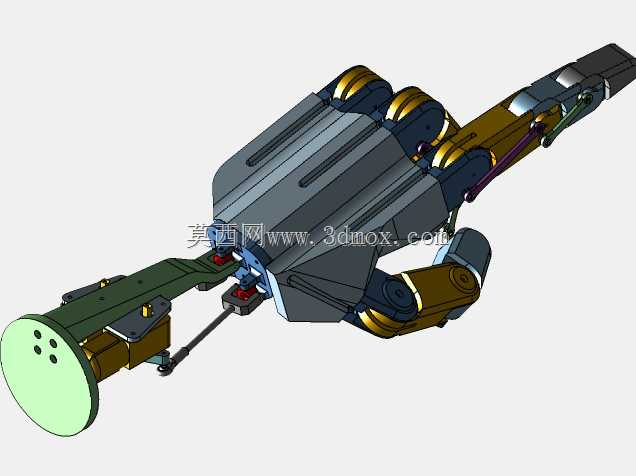

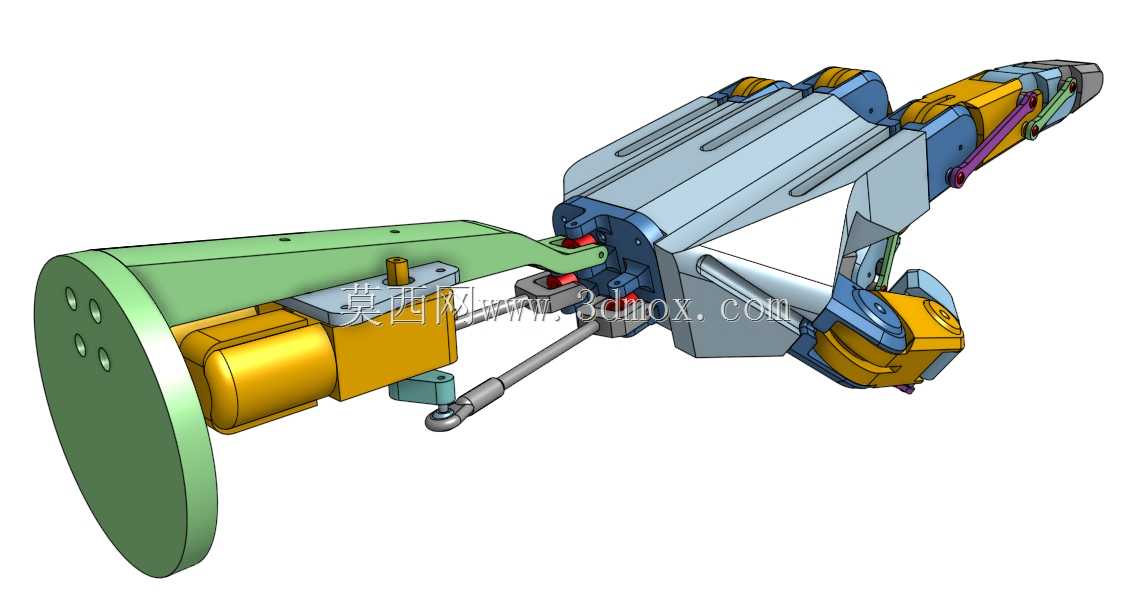

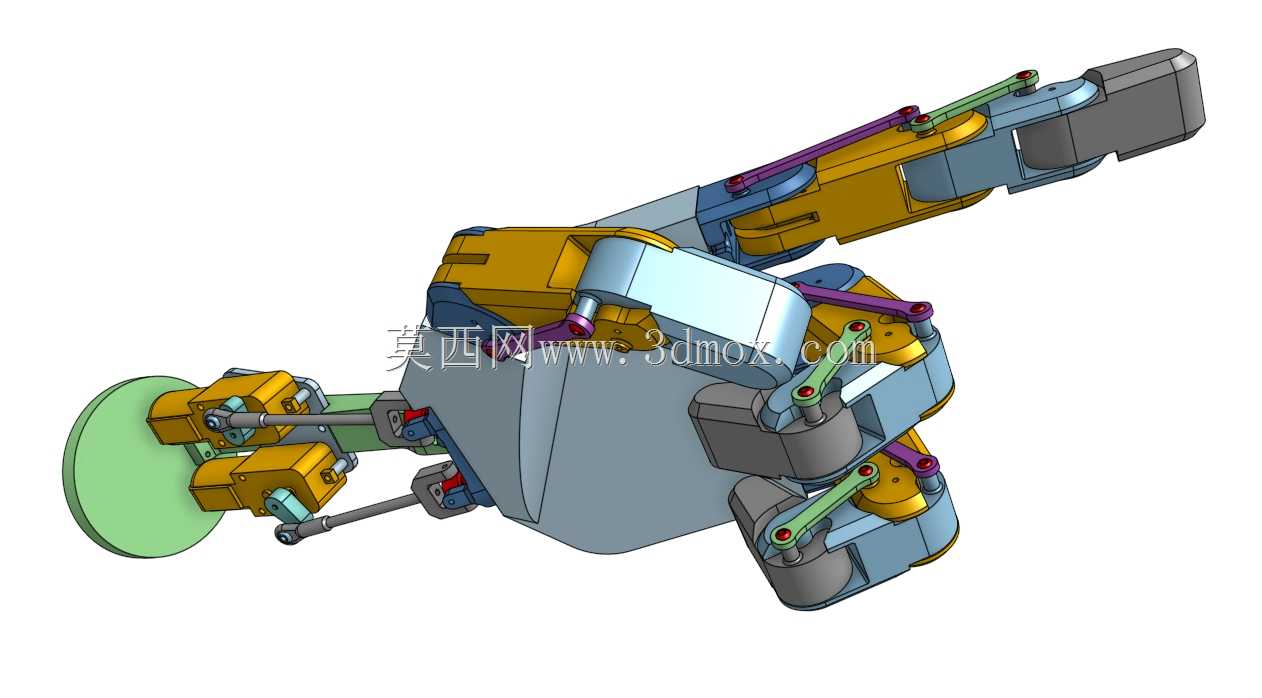

这款手动机械执行机构主要面向教学演示、创客实践、轻型物料分拣以及仿生机械原理验证场景，可作为高校机械原理课程的具象教学具，也能适配小型工作台的轻型物件搬运、工位辅助取放作业，还可作为3D打印创客项目的功能验证载体，帮助学习者直观理解连杆传动、球面铰接的运动逻辑。设备依靠纯手动驱动完成动作，无需外接动力源与电控系统，操作者通过调整基座端的操控结构，即可带动多组连杆同步传动，最终实现末端指节的弯曲、收拢、偏转动作，可完成对不同外形小型物件的包覆式抓取，适配圆柱、方块、不规则曲面等多种形态的轻型被抓取物，抓取过程中各铰接点的运动顺滑无卡滞，指节接触面可根据需求加装防滑垫层提升抓取摩擦力。设计阶段围绕仿生人手的运动逻辑展开，核心铰接部位采用2-56规格R/C球连杆球面压入结构作为骨铰接点，这类铰接结构可同时实现三个维度的小角度转动，完美复刻人体指关节的多自由度运动特性，同时大幅降低传统铰接结构的装配复杂度，所有构件均采用PLA材质加工，适配主流FDM3D打印设备的成型要求，无需额外的金属嵌件即可完成整机组装，大幅降低了制作门槛与物料成本。整体结构采用模块化拆分设计，基座端为圆形安装法兰，法兰盘面预留多组均匀分布的安装孔，可直接固定在标准型材支架、工作台面或者定制化连接座上，安装边界清晰，法兰直径适配常规小型机械臂的末端安装尺寸，无需额外设计转接件即可完成对接；从基座法兰到末端指节的整体伸展长度控制在小型作业场景适配范围内，收拢状态下整体外轮廓紧凑，不会占用过多工位空间，各连杆的长度经过反复运动校核，确保在全行程动作范围内不会出现结构干涉，每处球铰的压入深度都经过适配调整，既保证铰接点转动灵活，又避免出现松脱移位的问题，基座侧的驱动模块与传动连杆采用隐藏式布局，外部无突兀凸起结构，日常使用中不易发生管线、异物勾挂的问题，整体结构兼顾了运动可靠性与组装便捷性，即使是机械入门学习者也可参照结构完成组装与调试，快速理解多连杆传动、球面副铰接的实际应用逻辑。
