方口电动旋转给料卸料阀结构设计

这款旋转阀是粉体物料输送、除尘排灰系统中的核心配套设备，主要应用在粮食加工、建材生产、化工粉体输送、冶金除尘、环保脱硫脱硝等工况场景中，安装在料仓、除尘器灰斗、螺旋输送机、气力输送管道的衔接位置，承担均匀给料、锁气密封、连续卸料的核心作用，能够在上下腔体存在气压差的工况下稳定工作，避免气流窜动影响物料输送效率，同时保证物料连续均匀排出，不会出现堵料、漏料、气流反窜的问题。

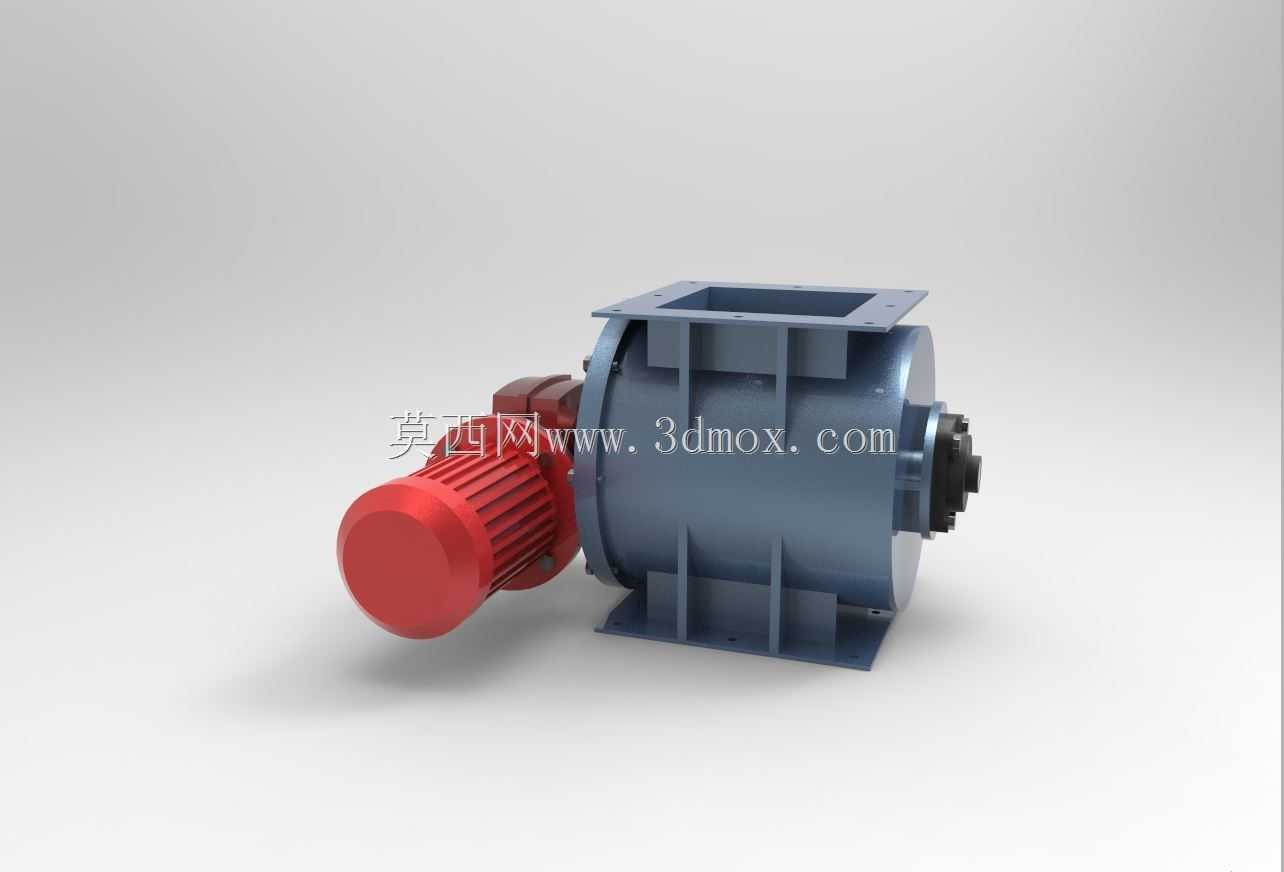

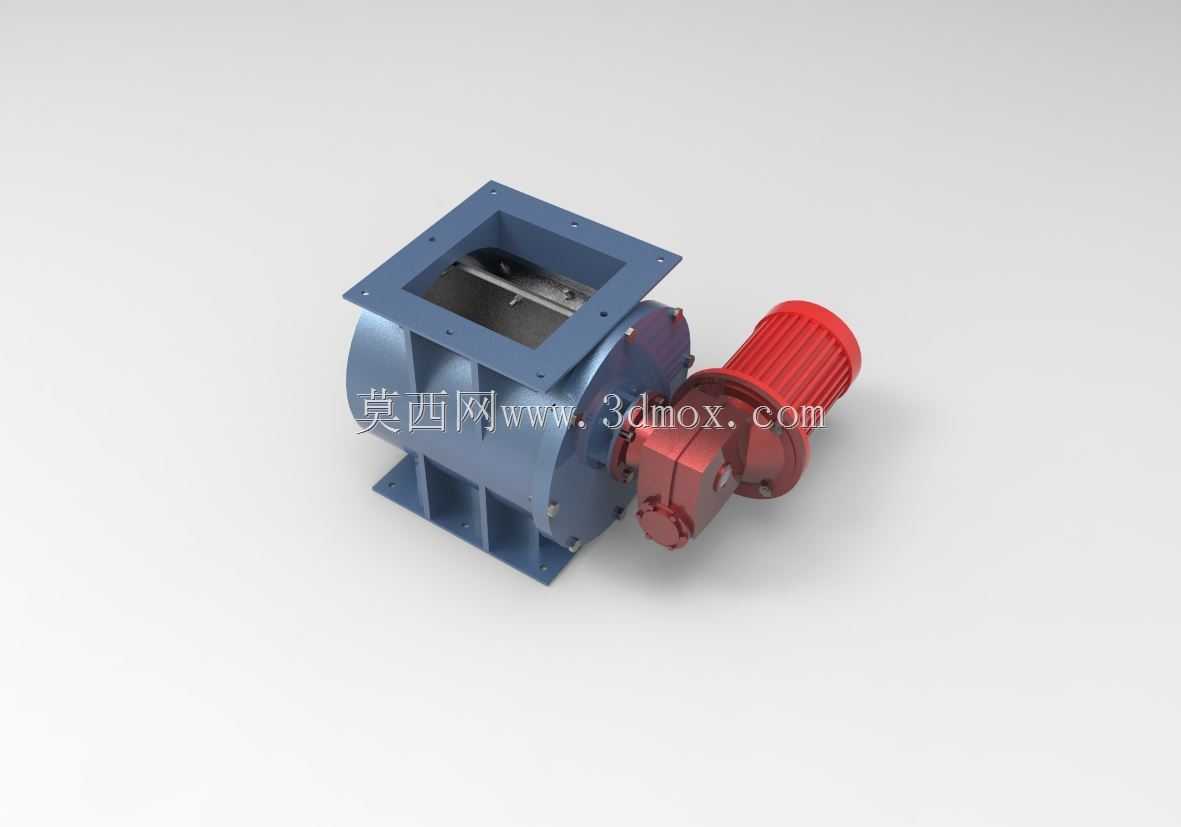

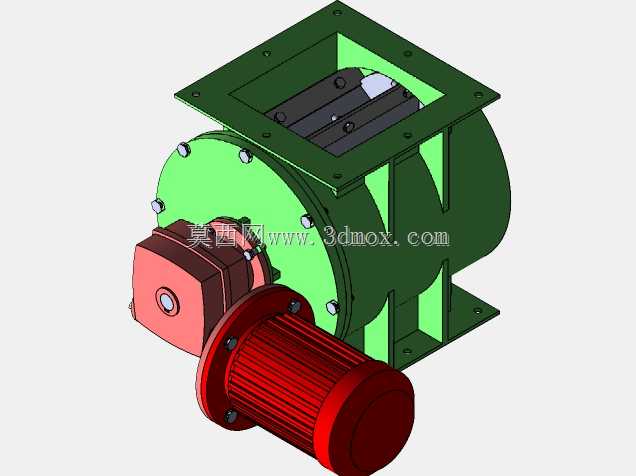

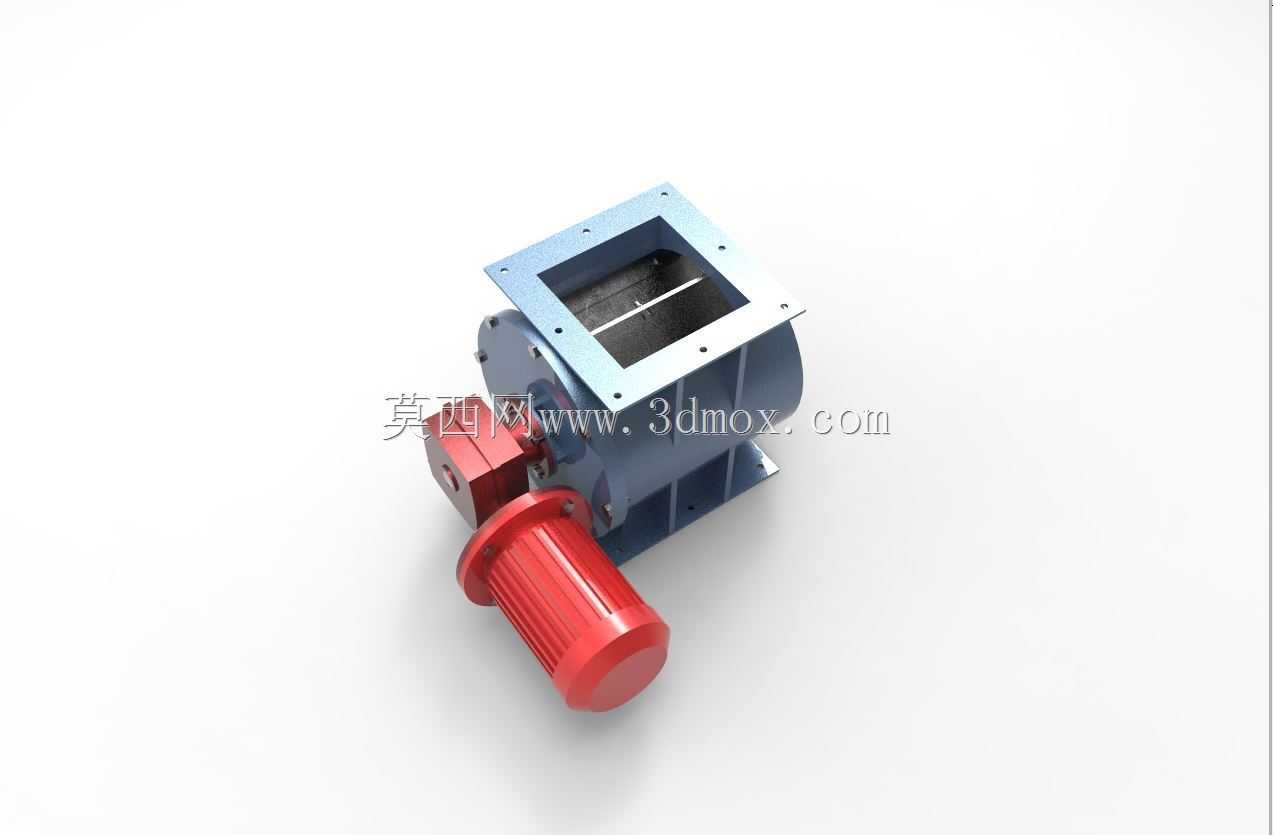

从功能特性来看，该款旋转阀采用侧装直连驱动结构，阀体主体为方形上下法兰接口，上方法兰对接料仓或设备出料口，下方法兰对接下游输送设备，法兰边预留均匀分布的螺栓安装孔，能够直接与同口径的方口设备对接，无需额外加装变径接头，大幅降低现场安装的适配成本。阀体内部的转子带有多片等距分布的叶片，叶片边缘与阀体内腔保持极小的配合间隙，转子转动过程中，上方料仓落下的物料会填充在叶片之间的格腔内，随着转子转动被带到下方出料口排出，通过控制转子的转速就能精准调节卸料量，适配不同产能的生产线需求。侧装的驱动单元采用减速机构与阀体直连的结构，相比链条传动的结构传动效率更高，运行噪音更低，同时减少了传动部件的外露风险，更适合粉尘浓度较高的车间工况使用，驱动端的密封结构能够避免粉尘进入减速机构内部，延长设备的使用寿命。

在设计思路上，这款旋转阀优先考虑了工况的耐用性与安装适配性，阀体外壳采用加厚板材焊接后机加工成型，保证内腔的圆度与法兰面的平面度，避免转子转动过程中出现卡滞、漏风的问题；转子叶片做了耐磨处理，针对磨琢性较强的粉体物料也能保证长期使用的间隙稳定性，不会因为叶片磨损导致锁气效果下降。安装边界方面，该款旋转阀的方形法兰接口尺寸适配常规工业料仓的出料口径，整体安装高度紧凑，不会占用过多的竖向安装空间，驱动单元侧伸的长度预留了足够的接线与维护空间，现场安装时不需要额外预留过大的侧向操作空间，日常维护仅需要定期检查驱动端的润滑情况与密封件磨损状态即可，维护难度低。设备运行过程中转动平稳，没有明显的冲击与振动，既可以连续运行配合连续生产的生产线，也可以通过变频控制实现间歇卸料，适配不同的生产工艺需求，能够有效解决粉体物料卸料过程中的锁气、均匀给料难题，避免因为卸料不均匀导致下游输送设备出现堵料、过载的问题，同时减少现场粉尘外溢，改善车间的生产环境。
