倾斜式谷物上料输送提升设备结构

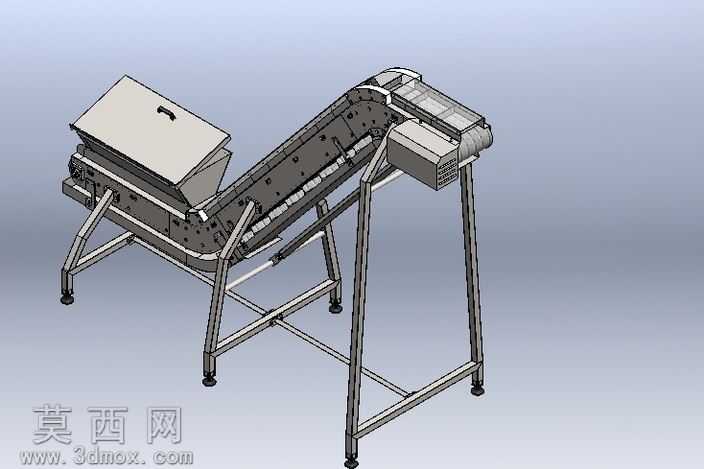

本模型为倾斜式谷物输送提升设备，整体采用三维参数化建模完成，建模过程中严格遵循机械设计的公差配合规范，对每一处结构的装配关系进行了完整约束，确保各部件可实现真实的运动模拟效果。设备整体采用Z型倾斜布局，底部设置敞口式受料料斗，料斗带翻盖结构可避免输送过程中物料洒落与外界杂物混入，料斗与倾斜输送段采用平滑过渡连接，避免谷物卡滞。输送段采用模块化网带式输送结构，网带表面设置挡料条，可在倾斜输送过程中承托谷物，防止物料下滑，输送段两侧设置封闭式护板，既可以避免物料外泄，也能对内部输送结构起到防护作用。设备机架采用方管焊接式框架结构，底部配置可调式脚杯，可根据现场安装地面的平整度调节设备高度与水平度，保证设备运行的稳定性，机架斜撑结构采用三角形稳定布局，大幅提升整体结构的刚性，避免设备运行过程中出现晃动。顶部出料端设置导料罩与出料口，可将提升后的谷物精准导入下游设备，出料端配套设置驱动单元安装位，驱动电机采用侧装式布局，可有效节省设备安装空间，同时便于后期的维护与检修。建模过程中对各部件的材质进行了区分设置，机架部分赋予碳钢喷塑材质，输送网带赋予食品级工程塑料材质，料斗与护板赋予不锈钢材质，渲染阶段采用柔和的工业环境光，对结构的接缝、焊接处、装配孔位等细节进行了精细化呈现，完整还原了设备的真实外观与结构特征。设计过程中充分考虑了谷物输送的工况需求，倾斜角度经过合理测算，既保证足够的提升高度，也避免角度过大导致物料回流，各转动部位预留了轴承安装位与润滑通道，可有效降低设备运行的磨损，延长设备使用寿命，整体结构紧凑，占地面积小，可适配粮食加工、农产品处理等多种场景的物料提升上料需求。
