带检测工位的辊筒皮带组合输送设备

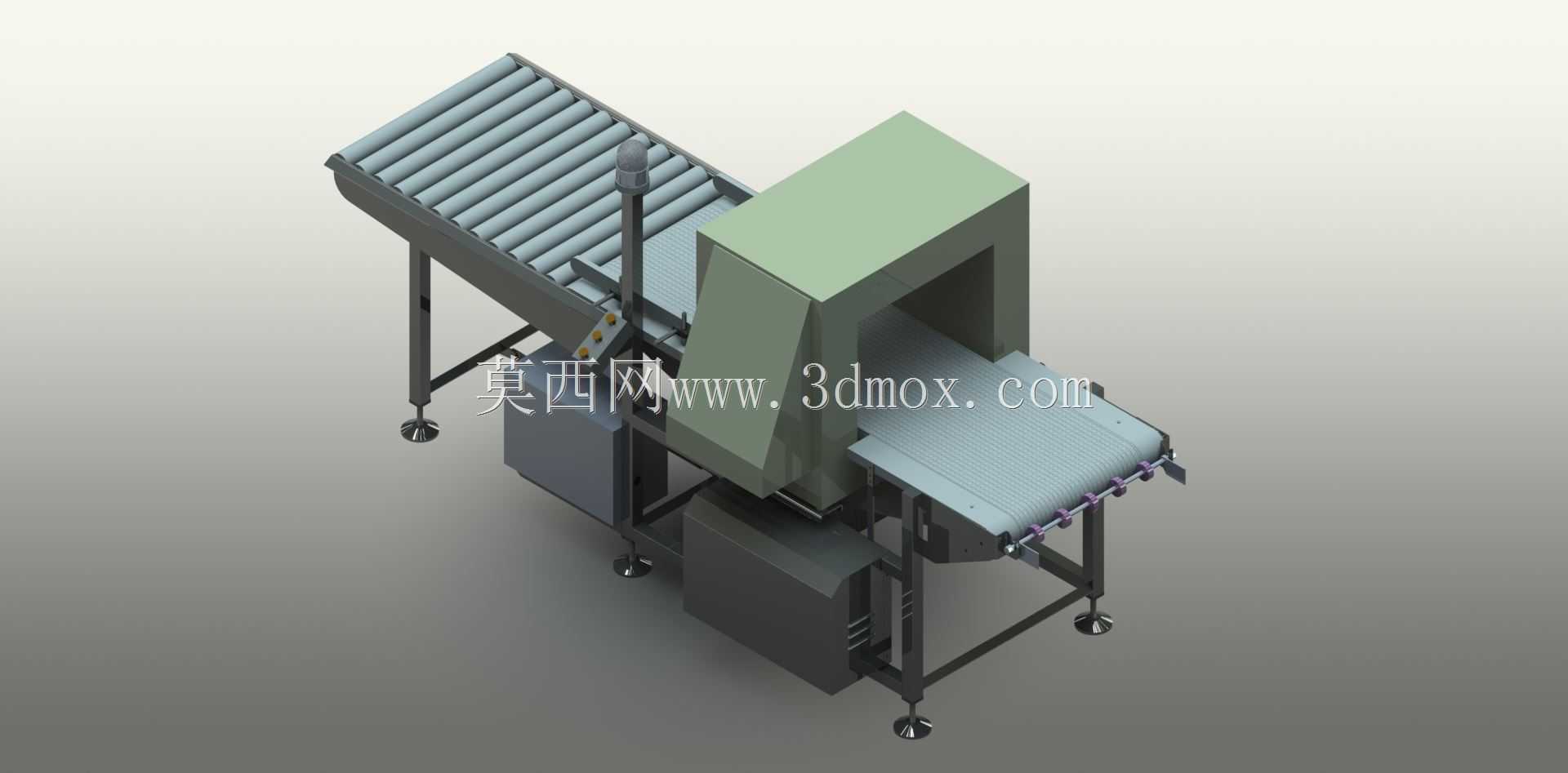

　　这款组合式输送检测设备，主要面向生产流水线末端或工序间的在线检测环节设计，常见于食品包装、日化品生产、电子元器件组装等行业的产线布局中，用来完成待检物料的自动输送、通过式检测以及合格品的分流输出，替代传统人工搬运+定点检测的作业模式，能有效降低人工重复搬运的劳动强度，同时减少人工操作带来的检测漏判、物料磕碰等问题。设备整体采用三段式结构布局，进料端采用辊筒输送段，辊筒间距根据常规待检物料的最小尺寸设计，避免小件物料卡滞，辊筒采用不锈钢材质，适配多数生产车间的清洁要求，支腿搭配可调脚杯，可根据现场对接产线的高度差调整进料端水平高度，适配不同高度的上游出料设备。中间段为核心检测工位，采用框架式龙门结构作为检测模块的安装载体，

　　龙门框架采用方管焊接成型后做喷塑处理，内部预留检测元件的安装空间与走线槽位，检测通道的宽度与高度覆盖常规盒装、袋装工业产品的尺寸范围，通道两侧设置导向护边，避免物料输送过程中偏移剐蹭检测模块内壁，护边采用耐磨非金属材质，减少对物料外包装的磨损。出料端采用平皮带输送段，皮带表面做防滑处理，可对接下游的分拣、装箱工位，皮带输送的运行速度可与中间检测段、进料辊筒段做同步匹配，根据检测节拍调整整体线体运行速度，避免物料在段与段的衔接位置出现堆积。从设计思路来看，这款设备优先考虑了产线对接的通用性，进料端辊筒段的悬臂长度可根据现场安装空间做调整，龙门检测模块的安装位置预留了前后微调的余量，方便后期更换不同规格的检测元件时调整检测点位；

　　机架整体采用模块化组装设计，各段之间通过螺栓连接，无需现场焊接，方便设备进场安装以及后期的搬迁移位，支腿底部的脚杯同时兼顾水平调节与防滑固定功能，无需额外打膨胀螺栓固定，适配部分需要频繁调整产线布局的柔性生产车间。设备的安装边界需要注意，进料端与上游设备对接时需预留至少100mm的衔接间隙，避免设备运行振动导致两端硬接触产生异响，检测工位顶部预留至少300mm的检修空间，方便后期打开检测模块上盖进行元件校准与维护，出料端两侧预留200mm的操作空间，方便操作人员处理检测出的异常物料。设备的传动部分采用内置式电机安装设计，电机布置在机架下方的安装位，避免外露积灰，传动链条外侧设置可拆卸防护罩，既满足安全防护要求，也方便后期加注润滑脂、

　　更换磨损链条。在实际使用场景中，这款设备可搭配金属检测、重量检测、外观视觉检测等不同功能的检测模块，不需要改动主体输送结构，只需调整龙门框架内的安装支架即可适配不同检测需求，对于多品种小批量的生产车间来说，这种通用化的主体结构能减少不同检测工序的设备重复投入，降低产线改造成本。辊筒段与皮带段的衔接位置采用过渡板设计，过渡板表面做抛光处理，减少物料通过时的阻力，避免软包装物料在衔接位置被卡挂。设备整体的外形尺寸根据常规产线的通行要求设计，主体宽度控制在1.2米以内，长度可根据检测节拍需求调整辊筒段与皮带段的长度，常规配置下整体长度约2.8米，适合多数中小型生产车间的产线布局，不会占用过多通道空间。走线全部采用机架内置的穿线孔布置，外部无裸露线缆，既避免车间清洁时水溅、灰尘堆积对线缆的损坏，也让设备整体外观更整洁，符合生产车间的5S管理要求。
