长距离平面皮带输送设备结构设计

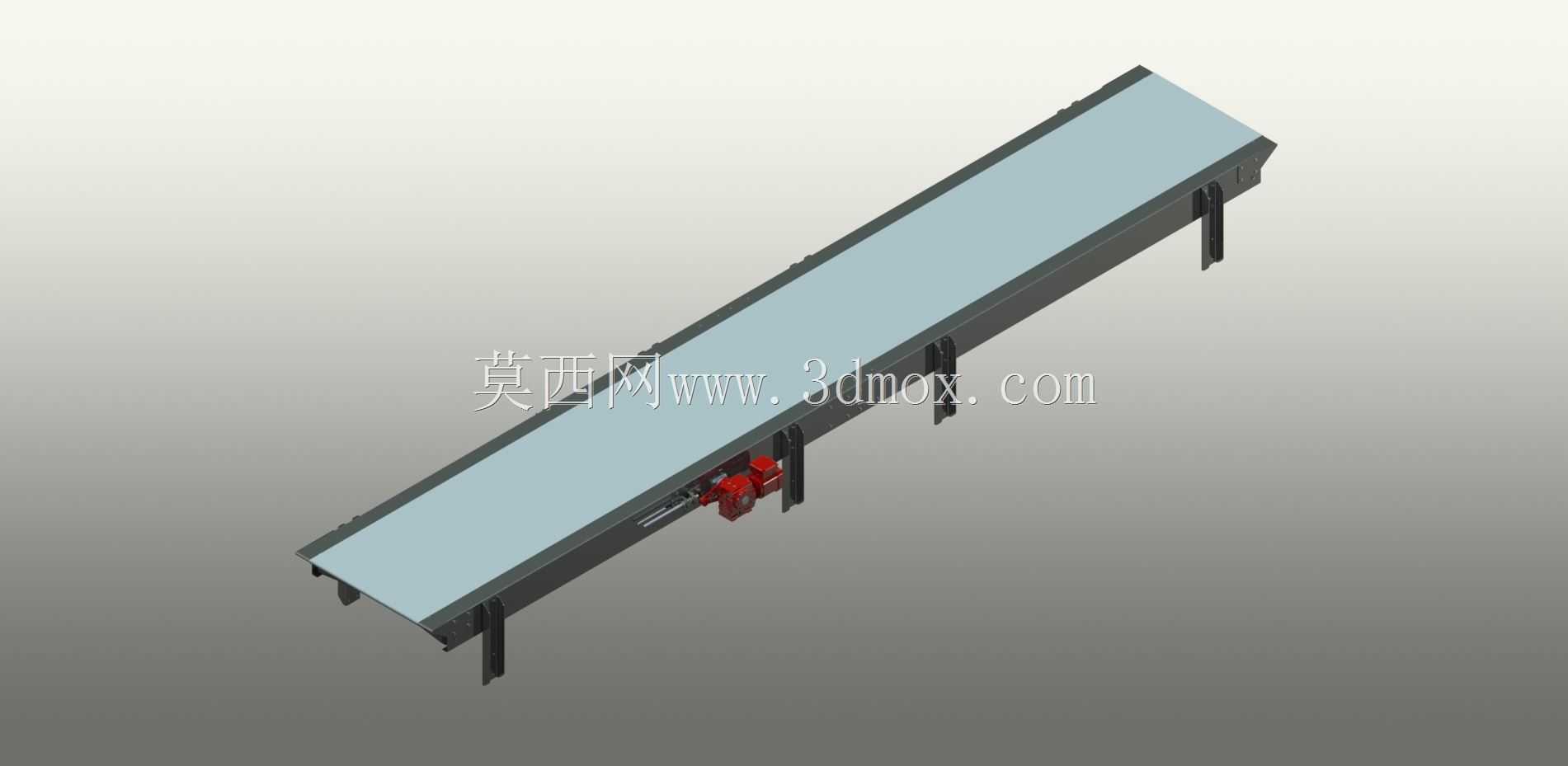

　　在车间物料转运、仓储分拣、轻工产品生产流水线这类需要持续完成散料或规整件水平移载的场景里，长行程平面皮带输送设备是适配性极强的基础单元，不同于短距工位间的微型输送台，这类长幅面的平带设备往往承担跨工位、跨作业区的物料传递任务，设计时首先要考量的是长期运行下的皮带跑偏抑制、机架挠度控制以及驱动端的负载匹配问题。从结构布局来看，该设备采用单侧端部驱动的布置形式，驱动组件集成在设备进料端下方的机架内侧，没有额外占用输送面两侧的操作空间，这种布局对于需要在输送线两侧布置人工操作工位、检测工位或者辅助工装的场景十分友好，不会因为驱动单元外凸干涉周边设备的安装排布。机架部分采用标准化型材焊接拼接的框架结构，支腿为等间距布置的立式支撑结构，

　　每个支腿底部预留了安装调节的余量，可适配地面存在小幅高度差的安装场景，安装时不需要额外做大规模的地面找平处理，仅通过支腿端的调节结构就能将整个输送面调整至水平状态，避免因为输送面倾斜导致物料在运行过程中出现侧滑、偏移的问题。输送面采用平型皮带作为承载构件，皮带表面为平整光面设计，既可以输送纸箱、周转箱这类规整的成件物料，也能适配颗粒状、小块状散料的短距转运，不会因为带面有凸起结构导致物料卡滞，日常清理带面残留的物料碎屑也十分便捷。皮带的张紧结构集成在尾部滚筒位置，通过调节尾部滚筒的轴向位置来调整皮带张紧度，不需要拆解机架主体就能完成张紧度的调整作业，日常维护的操作门槛较低。两侧的机架边框高出皮带承载面一定高度，

　　形成了简易的侧边挡边结构，能够避免物料在输送过程中从带面两侧掉落，对于边缘尺寸略小于带宽的物料，不需要额外加装侧边挡条就能完成稳定输送。从安装边界来看，该设备的整体宽度控制在常规输送线的通用尺寸区间内，可直接对接同宽度的其他输送设备，不需要额外做过渡转接结构；设备的整体高度符合车间作业的常规人机工程要求，操作人员站在输送线两侧取放物料时不需要过度弯腰或者抬臂，长时间作业的疲劳度更低。驱动端采用减速电机直连驱动滚筒的传动形式，传动链路短，运行过程中的传动损耗小，噪音水平也更低，适合在对环境噪音有一定要求的装配车间、包装车间内使用。设计过程中特意将驱动组件的维护面朝向设备外侧，日常检查电机运行状态、更换传动部件时不需要钻入设备底部，

　　站在设备侧面就能完成大部分维护操作。考虑到长距离输送过程中皮带的下垂问题，机架内侧在上下层皮带的回程段和承载段都布置了间隔均匀的托辊结构，承载段托辊支撑带面及上方物料的重量，避免长跨距下带面出现凹陷导致物料堆积，回程段托辊承托回程皮带，避免皮带长期下垂出现褶皱、提前老化的问题。整个设备的结构没有复杂的定制化异形构件，大部分零部件都可以采用通用标准件加工制作，生产制造成本可控，后期更换易损件也不需要专门定制配件，运维成本相对较低。在实际产线布局中，这类平带长输送机既可以单独作为物料转运的主输送线使用，也可以多台拼接组成更长的输送路径，还能根据现场布局需求在带面上方加装扫码装置、分拣拨杆、计数传感器等附属组件，拓展成具备分拣、检测、计数功能的综合性输送单元，适配不同行业的生产流转需求。
